倒吊（置）桶式蒸汽疏水阀内部是一个倒吊桶为液位敏感件，吊桶开口向下，倒吊桶连接杠杆带动阀心开闭阀门。倒吊桶式疏水阀能排空气，不怕水击，抗污性能好。过冷度小，漏汽率小于3%，最大背压率为75%，连接件比较多，灵敏度不如自由浮球式疏水阀。因倒吊桶式疏水阀是靠蒸汽向上浮力关闭阀门，工作压差小于0.1MPA时，不适合选用。当装置刚启动时，管道内的空气和低温凝结水进入疏水阀内，倒吊桶靠自身重量下坠，倒吊桶连接杠杆带动阀心开启阀门，空气和低温凝结水迅速排出。当蒸汽进入倒吊桶内，倒吊桶的蒸汽产生向上浮力，倒吊桶上升连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力，靠自身重量向下沉，倒吊桶连接杠杆带动阀心开启阀门，循环工作，间断排水。

倒吊（置）桶式蒸汽疏水阀‌工作原理与结构特点

‌工作循环‌：装置启动时阀门全开，迅速排出空气和低温凝结水；当蒸汽进入倒吊桶内产生向上浮力，带动阀芯关闭阀门；部分蒸汽经顶部小孔排出凝结后，吊桶失去浮力下沉，重新开启阀门排水，形成间断排水循环 。‌

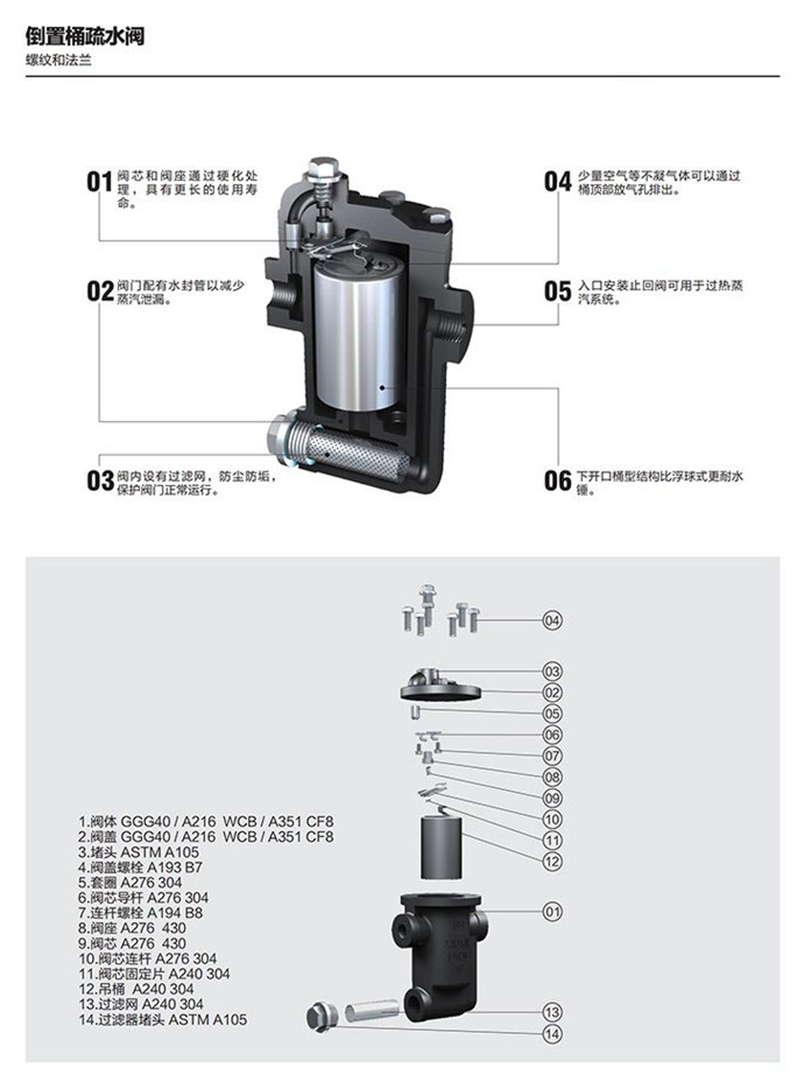

倒吊（置）桶式蒸汽疏水阀‌结构设计‌：

‌核心部件‌：内部为开口向下的倒吊桶液位敏感件，连接杠杆系统控制阀芯开闭 。‌

‌材质工艺‌：内腔运动部件通常采用不锈钢材质，耐磨损、耐腐蚀，阀座与阀瓣位于阀体顶部具有自清洗性能 。‌

‌排气机制‌：倒置桶顶部设有小排气孔，能自动连续排放不凝性气体，但排气速度相对较慢 。‌

性能优势与局限

倒吊（置）桶式蒸汽疏水阀‌主要优点‌：

‌高背压适应性‌：允许背压率高，通常可达 75%-90% 以上，在高背压工况下仍能良好工作 。‌

‌安全可靠性‌：失效模式通常为常开状态，适合汽轮机等需安全保障的场景；抗水击能力强，不怕水锤 。‌

‌节能抗污‌：阀座处于水封保护下无新鲜蒸汽泄漏，且阀瓣开关可使污物通过，不易堵塞 。‌

‌使用局限‌：

‌低压限制‌：工作压差小于 0.1MPa 时性能受限，不适合选用 。‌

‌水封依赖‌：若系统压力突然下降或应用于过热蒸汽，可能因闪蒸失去水封导致蒸汽泄漏，建议进口安装止回阀 。‌

‌环境要求‌：暴露在零度以下环境可能被冰冻损坏，需进行保温处理 。‌

倒吊（置）桶式蒸汽疏水阀应用领域与维护建议

‌适用行业‌：广泛应用于石油、化工、制药、造纸、纺织等工业领域的蒸汽加热设备及蒸汽管网 。‌

 工作原理：倒吊（置）桶式蒸汽疏水阀它是利用冷凝水和蒸汽的密度差的工作原理，内部结构是由杠杆系统连接倒吊桶，克服蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，倒吊桶开口向下。装置刚起动时，管道内出现空气和低温冷凝水，此时疏水阀是全开放，空气和低温冷凝水迅速排出，装置很快提升温度。当蒸汽进入倒吊桶内，倒吊桶产生向上浮力，倒吊桶连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔，能自动排空气，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力向下沉，倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内，阀门再关闭，循环工作，间断排水。

倒置桶式疏水阀‌是一种‌机械型蒸汽疏水装置‌，通过‌倒吊桶连接杠杆驱动阀芯‌，利用‌蒸汽与凝结水的密度差‌实现阻汽排水功能，广泛应用于工业蒸汽供热系统 。
