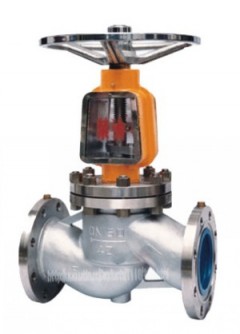

氧气截止阀

  • 型   号:YJ41W-16P
  • 类   别:氧气截止阀,氧气专用截止阀,氧气截止阀尺寸
  • 材   质:DN15-500
  • 压   力:上海

氧气截止阀是氧气管网专用阀门的一种;氧气截止阀具有普通截止阀功能外还具有阻燃性好,导电性能好,传热快,结构紧凑,防油,安全可靠等特点;氧气截止阀用于煤气、液化石油、天然气、氧气等多种燃气介质管路上。

分享到:

一、氧气截止阀的用途原理:

氧气截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。氧气截止阀是氧气管网专用阀门的一种.使用于城市液化气石油气贮备站,氧气截止阀也使用于炼油厂,石油化工厂,石油化工厂的液化气系统,作为控制介质截流的启闭装置.

二、氧气截止阀的特点:

氧气截止阀是氧气管网专用阀门的一种.它除了具有普通截止阀功能外还具有阻燃性好,导电性能好,传热快,结构紧凑,防油,安全可靠等特点:

(1)结构比闸阀简单,制造与维修都较方便。

(2)密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重,密封性能好,使用寿命长。

(3)启闭时,阀瓣行程小,因而截止阀高度比闸阀小,但结构长度比闸阀长。

(4)启闭力矩大、启闭较费力,启闭时间校长。

(5)流体阻力大,因阀体内介质通道较曲折,流体阻力大,动力消耗大。

(6)介质流动方向 公称压力PN16MPa时,一般采用顺流,介质从阀瓣下方向上流;公称压力PN20MPa时,一般采用逆流,介质从阀瓣上方向下流.以增加密封件能。使用时,截止阀介质只能单方向流动,不能改变流动方向。

(7)全开时阀瓣经常受冲蚀。

三、氧气截止阀主要性能规范:

公称压力PN

1.6

2.5

4

水压强度试验压力Mpa

2.4

3.75

6

水压密封试验压力Mpa

1.76

2.75

4.4

气压强度试验压力Mpa

1.76

2.75

4.4

气压密封试验压力Mpa

1.76

2.75

4.4

最大工作压力Mpa

1.6

2.5

4

工作温度℃

 -20~150

适用介质

氧气,氮气,空气等

四、氧气截止阀主要外形及连接尺寸:

公称通径
DG
mm)

尺寸(mm)

L

D

D1

D2

b

Z-φd

D3

H

H1

D0

15

130

95

65

45

16

44

82

218

228

120

20

150

105

75

55

16

44

95

258

272

140

25

160

115

85

65

16

44

98

275

292

160

32

190

135

100

78

18

48

120

282

308

160

40

200

145

110

85

18

48

135

330

354

200

50

230

160

125

100

18

48

150

350

380

240

65

290

180

145

120

18

48

175

400

428

280

80

310

195

160

135

20

88

190

355

390

240

100

350

215

180

155

20

88

210

415

460

280

125

400

245

210

185

22

88

250

460

520

320

150

480

280

240

210

24

8-23

300

510

580

360

 五、氧气截止阀安装注意事项
①截止阀的安装及安装人员必须严格遵守有关规定,严禁与油类接触
②截止阀的安装位置推荐阀杆垂直向上。
③截止阀安装时,必须使阀体介质流向箭头标志与使介质的流向一致。
③截止阀的安装不能影响阀的密封性,法兰垫片宜采用聚四氟乙烯或聚四氟乙烯金属缠绕式垫片。
④截止阀不能安装在靠近明火和油污的使用点上,并应设在不产生火花的保护外罩内。
⑤截止阀安装时应有良好的接地装置,法兰端导电螺栓孔要有良好接地,以防静电。
⑥对安装大口径的截止阀及管道应给予足够的支撑。
六、氧气截止阀操作原则
①氧气截止阀操作人员所用的工具、工作服、手套等用品及阀门的零部件严禁沾染油脂。
②开关氧气截止阀应缓慢进行,手动操作时,操作人员应站在阀的侧面,禁止将截止阀作为调节阀使用用和操作。
③对于DN> 15。的手动氧气截止阀,在开、关前应采取减小主截止阀前后压差的安全措施。
七、氧气截止阀维护保养
①截止阀应定期进行维护、保养或检测,以保证氧气截止阀的安全性和密封性。
②截止阀的维护、保养,包括修理只应由氧气截止阀的制造厂或其他有资格单位来执行。
③截止阀在维护过程中的关键零件应由原制造厂提供或满足原零件的技术要求。

订货须知:

    一、①产品名称与型号②JY41W氧气截止阀口径③是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按氧气截止阀型号直接向我们沃托阀门销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们沃托阀门专家为您审核把关。
