一、插管式软密封闸阀特点：

     插管式软密封闸阀也叫承插式软密封闸阀。插管式软密封闸阀的主要特点是在阀门两端设置两个承口，此承口与管子间形成承插连接，即：将管子直接插入承口内，安装极为方便，管子和承口间放置橡胶密封圈实现密封。这种连接不同于法兰连接，称其为柔性连接或无应力连接，其优点是允许管道在与承口连接处有适量的伸缩，能对管道的长度变化起到补偿作用，同时可以消除管道因热胀冷缩产生的材料应力，以达到保护管子的目的。

①插管式软密封闸阀整体包胶：阀板采用高品质的橡胶进行整体内，外包胶，国内一流的橡胶硫化技术使得硫化后的阀板能够保证精确的几何尺寸，且橡胶与球墨铸铁阀闸板连接牢靠。不易脱落及弹性记忆佳。

②插管式软密封闸阀耐腐蚀：阀体采用粉沫环氧树脂涂装，可防止阀体的腐蚀与生锈，并可用于污水系统。

③插管式软密封闸阀不易碎裂：以往传统铸铁闸阀常因外物击中，碰撞或重叠而造成断裂等现象。由于本阀改用球墨铸铁，此种情形已可大幅度减少。

④插管式软密封闸阀“O”型环密封圈：由于阀杆采用三“O”型环密封圈密封设计，可减少开关时的磨擦阻力，大幅减少漏水现象及可以不停水施工更换密封圈。

⑤插管式软密封闸阀有助生饮：由于阀体内部以无毒性环氧树脂涂装，闸板的内外表面均以橡胶完全包覆而不至于出现锈水或腐蚀现象，可供生饮。

⑥插管式软密封闸阀精铸阀体：阀体采用精密铸造，精确的y~#-f尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。

⑦插管式软密封闸阀重量轻：本阀采用球墨铸造而成，重量较传统闸阀重量减轻约20%一30%。安装维修方便。开关阀门，安装在自来水管消防道路上。

二、插管式软密封闸阀使用范围

插管式软密封闸阀可用于城镇给排水管网、小区供水管理、小区供暖管理、园林绿化、油品等行业。

三、插管式软密封闸阀制造标准

四、插管式软密封闸阀技术参数

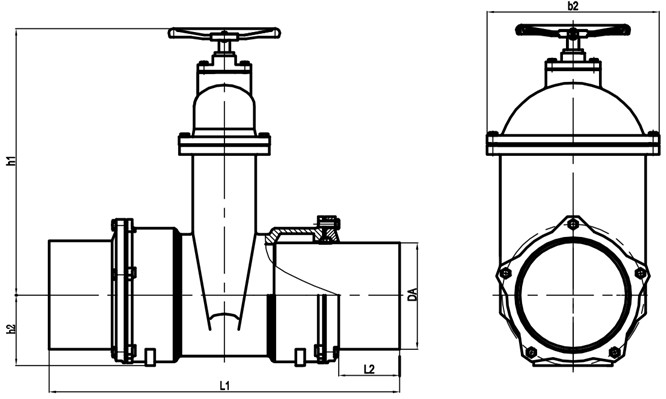

DN80-DN200结构图

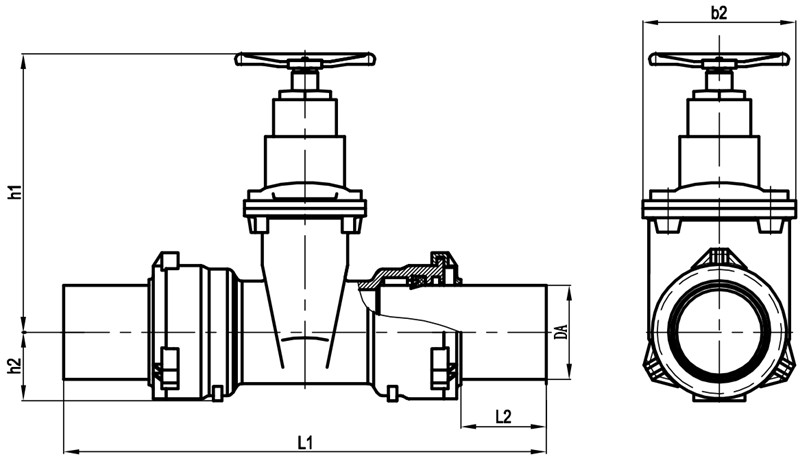

 DN250-DN350结构图

五、 插管式软密封闸阀材料表：

六、插管式软密封闸阀结构连接尺寸 单位：毫米

七、插管式软密封闸阀型号编制说明Z45X-10
