一、卡套式截止阀特性:
1. 卡套式截止阀制造标准：GB/T12224-2005 JB/T7747-1995
2. 卡套式截止阀连接形式：卡套式
3. 卡套式截止阀结构特征：锥面密封，活动阀瓣
4. 阀门检验及试验：GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-40℃～+350℃
7. 适用介质：水，油，气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
|
|
二、卡套式截止阀主要零件材料/Materials of main parts
|
序号 NO. |
零件名称 Part name |
材质 Material |
|
1 |
卡套 Ferrule & Ferrule Set |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
连接螺母 Connector Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
3 |
阀体 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
阀盖垫片 Bonnet Gasket |
紫铜(Red copper) PTFE RTFE |
|
5 |
阀盖Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
|
6 |
填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
|
7 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
8 |
填料压盖 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
锁紧螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
手轮 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
12 |
带帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |

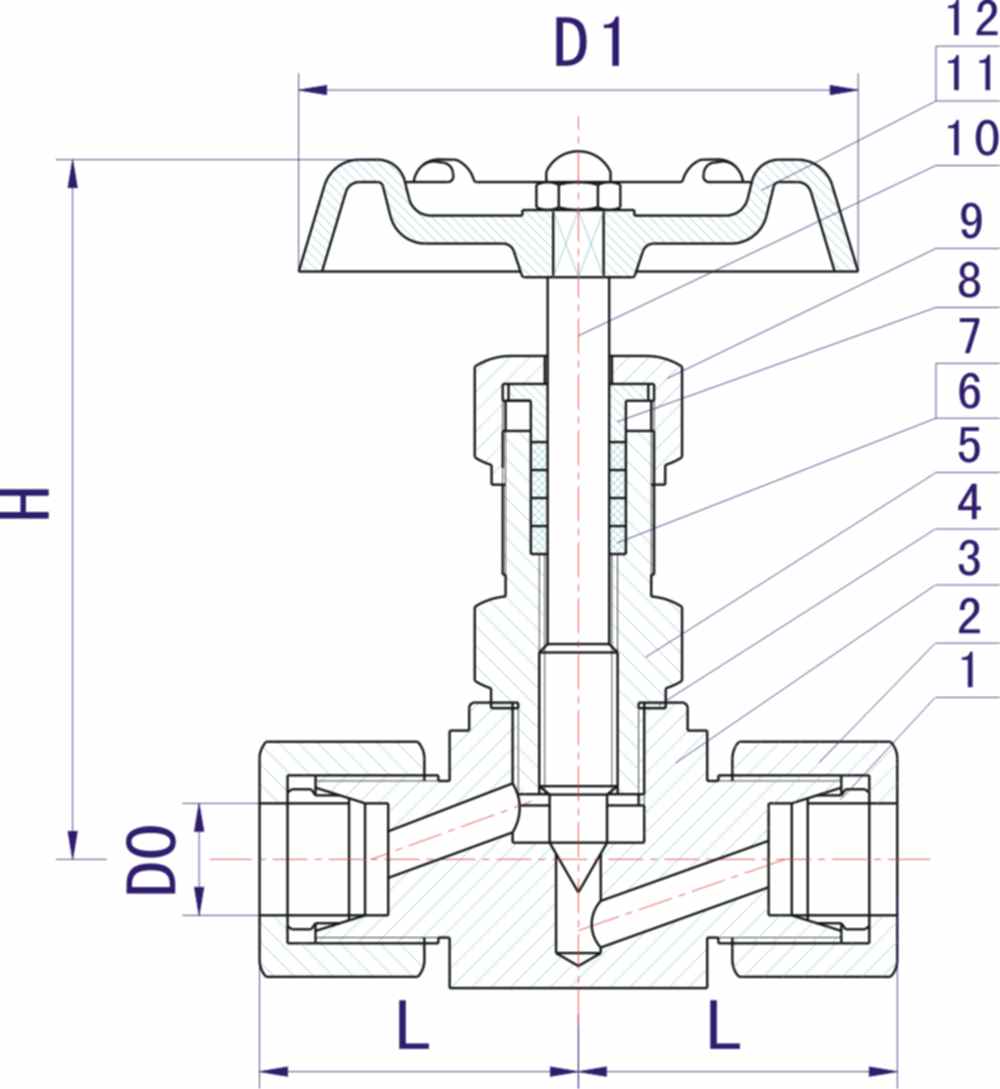

三、 卡套截止阀外型及连接尺寸
|
型号 |
口径D0 |
L |
H |
D1 |
|
J91W/H-1 |
ø8 |
38 |
92 |
ø70 |
|
J91W/H-2 |
ø10 |
38 |
92 |
ø70 |
|
J91W/H-3 |
ø12 |
39 |
92 |
ø70 |
|
J91W/H-4 |
ø14 |
40 |
94 |
ø70 |
|
J91W/H-5 |
ø18 |
42 |
100 |
ø80 |
