产品展示
当前位置:首页 > 产品中心 > 氧气截止阀,氧气专用截止阀,氧气截止阀尺寸

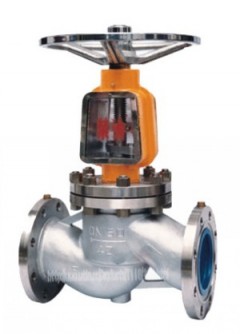

氧气专用截止阀

  • 型   号:JY41H
  • 类   别:氧气截止阀,氧气专用截止阀,氧气截止阀尺寸
  • 材   质:DN15/600
  • 压   力:上海

氧气专用截止阀是氧气管网专用阀门的一种;氧气专用截止阀具有普通截止阀功能外还具有阻燃性好、导电性能好、传热快、结构紧凑、防油、安全可靠等特点;氧气专用截止阀广泛应用于钢铁、冶金、医药、化工等系统中作为控制介质截流的启闭装置。

分享到:

一、氧气专用截止阀的用途原理:

氧气专用截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。氧气专用截止阀是氧气管网专用阀门的一种使用于氧气贮备站,随着冶金工业的发展,氧气专用截止阀与氧气球阀一起被广泛应用于钢铁、冶金、医药、化工等系统,作为控制介质截流的启闭装置

二、氧气专用截止阀的特点:

  1)结构比闸阀简单,制造与维修都较方便。

  (2)密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重,密封性能好,使用寿命长。

  (3)启闭时,阀瓣行程小,因而截止阀高度比闸阀小,但结构长度比闸阀长。

  (4)启闭力矩大、启闭较费力,启闭时间校长。

  (5)流体阻力大,因阀体内介质通道较曲折,流体阻力大,动力消耗大。

  (6)介质流动方向 公称压力PN≤16MPa时,一般采用顺流,介质从阀瓣下方向上流;公称压力PN≥20MPa时,一般采用逆流,介质从阀瓣上方向下流.以增加密封件能。使用时,截止阀介质只能单方向流动,不能改变流动方向。

  (7)全开时阀瓣经常受冲蚀。

三、氧气专用截止阀主要外形及连接尺寸:

氧气专用截止阀结构尺寸 (mm)

DN

L

D

D1

D2

b

z×ød

H

D0

重量/KG

10

130

90

60

40

14

4×ø14

198

120

5

15

130

95

65

45

14

4×ø14

200

120

5.5

20

150

105

75

55

14

4×ø14

243

140

7.3

25

160

115

85

65

14

4×ø14

253

160

8

32

180

135

100

78

15

4×ø18

280

160

12

40

200

145

110

85

16

4×ø18

312

200

16

50

230

160

125

100

16

4×ø18

321

200

16

65

290

180

145

120

18

4×ø18

325

240

22

80

310

195

160

135

20

4×ø18

355

240

31

100

350

215

180

155

20

4×ø18

415

280

45

125

400

245

210

185

22

4×ø18

460

320

80

150

480

280

240

210

24

8×ø23

510

360

97

200

600

335

295

265

26

12×ø23

590

360

169

订货须知



    一、①JY41H氧气专用截止阀产品名称与型号②JY41H氧气专用截止阀口径③是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定JY41H氧气截止阀型号,请按JY41H氧气截止阀型号直接向我们沃托阀门销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们沃托阀门专家为您审核把关。
