一、波纹管球阀用途
新型波纹管球阀主要用在易燃、易爆和低温有毒工况的苛刻场合,通过填料和波纹管的双重作用实现阀杆密封,达到阀门和外界的零泄露。新型波纹管球采用拨叉结构,把阀杆的直线运动转化为球体的旋转运动,结构紧凑,设计新颖,克服了波纹管截止阀、闸阀及普通轨道式波纹管球阀的缺点,适用于大口径生产。波纹管球阀适用于石油、化工、制药、化肥、电力等行业。
二、波纹管球阀主要标准
|
设计标准：DIN3356 |
结构长度：EN558-2-1995 |
|
连接法兰：DIN2543-2546 |
试验和检验：DIN3230 |
三、波纹管球阀主要优点
（1）波纹管球阀具有三级密封。第一级密封设在阀杆下端处，采用锥面密封，属于金属与金属的硬密封，且压力越大密封越好。第二级密封为波纹管密封，由于进入波纹管的流体通过第一道毛细管式的密封，压力大大降低，成为稳恒的流体，波纹管受流体的压力不是交变应力，而是稳恒定力，这样大大改善了波纹管受力工况。第三级密封是阀门通常采用的填料密封。
（2）以上三级密封，使得本法密封性能更加优越、可靠。
四、波纹管球阀的性能规范表
|
性能规范表 |
|||
|
公称压力 |
PN |
MPa |
|
|
试验压力 |
强度试验 |
1.5×PN |
|
|
密封试验 |
1.1×PN |
||
|
气密封试验 |
0.6×PN |
||
|
波纹管组件试验 |
1.1×PN |
||
|
适用温度 |
-196℃~600℃ |
||

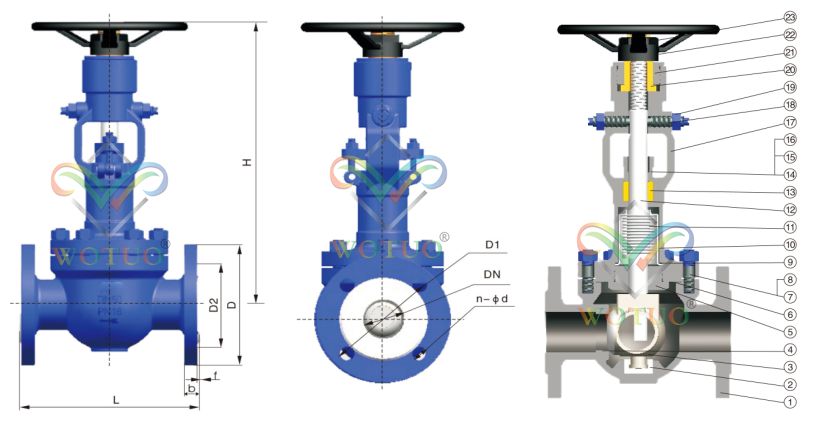

五、波纹管球阀的主要零部件材质
|
序号 |
名称 |
材质 |
|
1 |
阀体 |
WCB、CF8、CF8M |
|
2 |
导向座 |
20Cr13、S.S304、S.S316 |
|
3 |
球 |
A105、F304、F316 |
|
4 |
阀座 |
304、Stellite |
|
5 |
锁紧螺母 |
45#、S.S304、S.S316 |
|
6 |
复合垫 |
柔性石墨+45# |
|
7 |
双头螺栓 |
ASTMA193-B7、A193-B8、A193-B8M |
|
8 |
螺母 |
ASTMA194-2H、A194-8、A194-8M |
|
9 |
垫片 |
柔性石墨+45#、PTFE |
|
10 |
密封体 |
S.S304、S.S316 |
|
11 |
波纹管 |
S.S304、S.S316L |
|
12 |
阀杆 |
20Cr13、F304、F316 |
|
13 |
填料 |
柔性石墨、PTFE |
|
14 |
压板 |
WCB、CF8 |
|
15 |
千斤螺栓 |
ASTMA193-B7、A193-B8、A193-B8M |
|
16 |
千斤螺母 |
ASTMA194-2H、A194-8、A194-8M |
|
17 |
阀盖 |
WCB、CF8、CF8M |
|
18 |
导向螺钉 |
35CrMo |
|
19 |
螺母 |
ASTMA193-B7、A193-B8、A193-B8M |
|
20 |
螺母 |
铜合金、BL2、D2 |
|
21 |
轴承压 |
|
|
22 |
手轮 |
QT 400 |
|
23 |
盖帽 |
45# |
四、波纹管球阀的主要连接尺寸
|
口径 DN |
波纹管球阀主要连接尺寸 |
||||||
|
PN16 |
|||||||
|
总长 |
外圆 |
中心 |
水介 |
法兰厚 |
水介厚 |
n-φd |
|
|
50 |
230 |
165 |
125 |
102 |
20 |
3 |
4-φ18 |
|
65 |
290 |
185 |
145 |
122 |
20 |
3 |
4-φ18 |
|
80 |
310 |
200 |
160 |
138 |
20 |
3 |
8-φ18 |
|
100 |
350 |
220 |
180 |
158 |
20 |
3 |
8-φ18 |
|
125 |
400 |
250 |
210 |
188 |
22 |
3 |
8-φ18 |
|
150 |
480 |
285 |
240 |
212 |
22 |
3 |
8-φ22 |
|
200 |
600 |
340 |
295 |
268 |
24 |
3 |
12-φ22 |
|
250 |
730 |
405 |
355 |
320 |
26 |
3 |
12-φ26 |
|
300 |
850 |
460 |
410 |
378 |
28 |
4 |
12-φ26 |
|
350 |
980 |
520 |
470 |
438 |
30 |
4 |
16-φ26 |
|
400 |
1100 |
580 |
525 |
490 |
32 |
4 |
16-φ30 |
|
PN25 |
|||||||
|
50 |
230 |
165 |
125 |
102 |
20 |
3 |
4-φ18 |
|
65 |
290 |
185 |
145 |
122 |
22 |
3 |
8-φ18 |
|
80 |
310 |
200 |
160 |
138 |
24 |
3 |
8-φ18 |
|
100 |
350 |
235 |
190 |
162 |
24 |
3 |
8-φ22 |
|
125 |
400 |
270 |
220 |
188 |
26 |
3 |
8-φ26 |
|
150 |
480 |
300 |
250 |
218 |
28 |
3 |
8-φ26 |
|
200 |
600 |
360 |
310 |
278 |
30 |
3 |
12-φ26 |
|
250 |
730 |
425 |
370 |
335 |
32 |
3 |
12-φ30 |
|
300 |
850 |
485 |
430 |
395 |
34 |
4 |
16-φ30 |
|
350 |
980 |
555 |
490 |
450 |
38 |
4 |
16-φ33 |
|
400 |
1100 |
620 |
550 |
505 |
40 |
4 |
16-φ36 |
|
PN40 |
|||||||
|
50 |
230 |
165 |
125 |
102 |
20 |
3 |
4-φ18 |
|
65 |
290 |
185 |
145 |
122 |
22 |
3 |
8-φ18 |
|
80 |
310 |
200 |
160 |
138 |
24 |
3 |
8-φ18 |
|
100 |
350 |
235 |
190 |
162 |
24 |
3 |
8-φ22 |
|
125 |
400 |
270 |
220 |
188 |
26 |
3 |
8-φ26 |
|
150 |
480 |
300 |
250 |
218 |
28 |
3 |
8-φ26 |
|
200 |
600 |
375 |
320 |
285 |
34 |
3 |
12-φ30 |
|
250 |
730 |
450 |
385 |
345 |
38 |
3 |
12-φ33 |
|
300 |
850 |
515 |
450 |
410 |
42 |
4 |
16-φ33 |
|
350 |
980 |
580 |
510 |
465 |
46 |
4 |
16-φ36 |
|
400 |
1100 |
660 |
585 |
535 |
50 |
4 |
16-φ39 |
