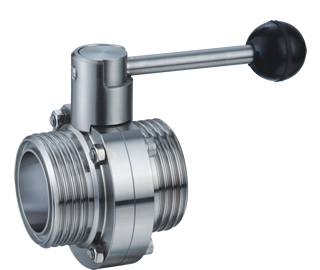

卫生级螺纹蝶阀

  • 型   号:WD11F
  • 类   别:卫生级阀门
  • 材   质:DN15~50
  • 压   力:

卫生级螺纹蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。卫生级螺纹蝶阀专用于乳制品、食品、制药、啤酒、化妆品等工业领域。

分享到:

一、卫生级螺纹蝶阀特点

卫生级螺纹蝶阀结构简单、体积小、重量轻、材料耗用省,安装尺寸小、而且驱动力矩小,操作简便、迅速,并且还可同时具有良好的流量调节功能和关闭密封特性。

1、设计新颖、合理、结构独特,重量轻,启闭迅速。

2、操力矩小,操作方便,省力灵巧。

3、可以任何位置安装,维修方便。

4、密封材料耐老化、耐腐蚀,使用寿命长等特点。

二、卫生级螺纹蝶阀工作原理

卫生级螺纹蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。卫生级螺纹蝶阀专用于乳制品、食品、制药、啤酒、化妆品等工业领域。所有与介质接触部份均为镜面抛光。密封圈Ф25-Ф108使用范围为两种:三元乙丙(EPDM)、硅胶(SI ),Ф57以下为三元乙丙(EPDM) ;启闭件往复回转90°左右来开启、关闭和调节流体通道的一种不锈钢蝶阀。

卫生级螺纹蝶阀在完全开启时,卫生级法兰蝶阀具有较小的流阻,当开启在大约°70°之间时,又能进行灵敏的流量控制,因而在大口径的调节领域,阀板的运动带有擦拭性,因而可用于带悬浮固定颗粒的介质,依据密封件的强度也可用于粉状和颗粒状介质。

三、卫生级螺纹蝶阀用途

卫生级螺纹蝶阀采用标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。快速拆装阀,使阀门打开和维修快捷容易,使过程停机时间缩短。具有结构紧凑、装拆方便等优点。卫生级螺纹蝶阀应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。

四、卫生级螺纹蝶阀密封性能:

卫生级螺纹蝶阀属中线不锈钢软密封蝶阀,其密封原理为,阀板加工时保证其密封面具有合适的表面粗造度值,合成橡胶阀座在模压成型时形成密封面合适的表面粗糙值。不锈钢蝶阀关闭时,卫生级法兰蝶阀通过阀板的转动,阀板的外圆密封面挤压合成橡胶阀座,使合成橡胶阀座产生弹性变形弹性力作为密封比压保证阀门的密封
五、卫生级螺纹蝶阀制造检验标准

设计与制造

结构长度

法兰尺寸

压力-温度

试验-检验

GB/T2238-1989

GB/T12221-1989

GB/T9113.1-2000

GB9131

GB/T13927 JB/T9092

六、卫生级螺纹蝶阀零件材质

零件名称

材料

阀体

304316316L

阀板

304316316L

密封圈

硅橡胶、氟橡胶、聚四氟

阀杆

304316316L

填料

硅橡胶、氟橡胶、聚四氟

七、卫生级螺纹蝶阀性能参数

公称通径

DNmm

1550

公称压力

PNMPa

0.6

1.0

1.6

试验压力

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

气密封试验

0.6

0.6

0.6

适用介质

空气、水、蒸气、油品等。

驱动形式

手动、气传动、电传动。

连接方式

快装式、卡箍式、外螺纹、焊接式等

八、卫生级螺纹蝶阀维护及安装使用说明

 1、卫生级螺纹蝶阀安装前,应将管道及阀门清洗干净,密封面处不得有划伤痕和污物,以免产生内漏或减少产品的使用寿命。

2、安装时须仔细核对卡箍连接型号是否一致,卡箍与该阀连接处应安装专用密封圈,使该阀与管道连接密封可靠。水平管道、垂直不锈钢角钢管道均可安装。

3、卫生级螺纹蝶阀安装完成通入压力介质时,转动手柄90O检查内外密封,如无渗漏现象,即可投入正常使用。

4、使用过程中如发现蝶阀关闭时,内部仍有渗漏现象,须更换密封圈,重新正确安装后再投入使用。

5、卫生级螺纹蝶阀一般用于接通及断开介质,也可以用于调节流量,但不要将该阀安装于要求严格调节介质流量大小的系统中。
