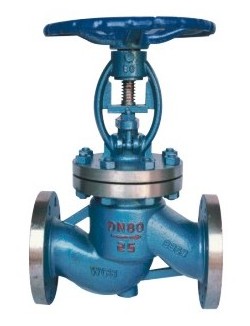

国标波纹管截止阀

  • 型   号:WJ41H
  • 类   别:波纹管截止阀-波纹密封管截止阀-氢气波纹管截止阀
  • 材   质:DN15-600
  • 压   力:上海

波纹管截止阀采用国外金属波纹管密封技术制造,高性能的弹性金属波纹管,伸缩疲劳寿命特别长;完全消除了普通阀门阀杆填料密封老化快易泄露的缺点,不但提高了使用能源效率,增加生产设备安全性,减少了维修费用及频繁的维修保养,还提供了清洁安全的工作环境。

分享到:

一、国标波纹管截止阀详情:

波纹管截止阀采用国外金属波纹管密封技术制造,高性能的弹性金属波纹管,伸缩疲劳寿命特别长;完全消除了普通阀门阀杆填料密封老化快易泄露的缺点,不但提高了使用能源效率,增加生产设备安全性,减少了维修费用及频繁的维修保养,还提供了清洁安全的工作环境。波纹管截止阀适用于石油、化工、制药、化肥、电力等行业的各种工况管路上,用于切断或接通管路介质。

二、波纹管截止阀结构特点:

1.双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也会避免。

2.结构合理、密封可靠、性能优良、造型美观。

3.没有流体损失,降低能源损失,提高工厂设备安全。

4.密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长,减少维修次数,降低经营成本。

5.坚固耐用的波纹管密封设计,保证阀杆的零泄漏,提供无需维护的条件。

6.截止阀阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;

7.阀杆升降位置指示更直观。

三、 国标波纹管截止阀技术规范

结构形式

BB-BG-OS&Y

驱动方式

手动

电动

设计标准

GB12235

结构长度

GB12221

连接法兰

GB9113JB/T79HG20596

试验和检验

JB/T9092GB/T13927

四、 国标波纹管截止阀产品性能规范

公称压力
MPa

壳体试验压力
MPa

密封试验压力
(MPa)

适用温度
(
)

1.6

2.4

1.76


≤350

2.5

3.75

2.75

4.0

6.0

4.4

6.4

9.6

7.04

五、 国标波纹管截止阀主要零部件材质

序号

名称

材质

1

阀体

WCBWC6WC9C5CF8CF8MCF3CF3M

2

阀瓣

251Cr132Cr131Cr18Ni9Ti
0Cr18Ni12Mo2Ti20Cr1Mo1V
25Cr2MoV

3

轴销

251Cr132Cr131Cr18Ni9Ti
0Cr18Ni12Mo2Ti20Cr1Mo1V
25Cr2MoV

4

阀杆

251Cr132Cr131Cr18Ni9Ti
0Cr18Ni12Mo2Ti20Cr1Mo1V
25Cr2MoV

5

波纹管组件

1Cr18Ni9Ti304316304L316L

6

垫片

柔性石墨+不锈钢、PTFE

7

阀盖

WCBWC6WC9C5CF8CF8MCF3CF3M

8

双头螺栓

0Cr18Ni9Ti0Cr18Ni12Mo2Ti
35CrMoV
25Cr2MoV

9

六角螺母

0Cr18Ni9Ti0Cr18Ni12Mo2Ti
35CrMoV
25Cr2MoV

10

填料

柔性石墨

11

填料压盖

WCBWC6WC9C5CF8CF8MCF3CF3M

12

阀杆螺母

铜合金

13

手轮

WCBQT400-18

六、 国标波纹管截止阀规格尺寸表

型号

GWJ41-16

压力等级

PN16

口径

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

980

H

190

195

225

260

280

310

340

395

435

470

535

590

630

680

720

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量(Kg)

5

5

5.5

11

13.5

19

26

36

46

74

102

168

270

420

620

七、 国标波纹管截止阀规格尺寸表

型号

GWJ41-25

压力等级

PN25

口径

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

980

H

190

195

225

260

280

310

340

395

435

470

535

590

630

680

720

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量(Kg)

5

5

5.5

11

14

20

27

37

48

77

105

172

3100

520

690



订货须知



    一、①国标波纹管截止阀产品名称与型号②口径③是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按型号直接向我们沃托阀门销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们沃托阀门专家为您审核把关。
