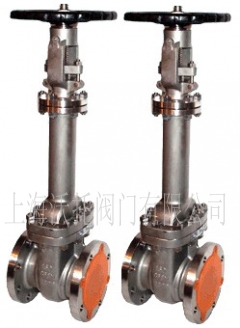

一、锻钢波纹管闸阀概述：
锻钢波纹管阀门有二种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (304L夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖。按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。
二、锻钢波纹管闸阀结构：
自定心压板压套式
螺栓连接，缠绕垫片密封式阀盖和螺纹连接，全焊密封式阀盖
整体式上密封座
承插端符合 ASME B16.11
螺纹端符合 (NPT)AMME B
明杆支架型 (OS&Y)
阀杆带注脂阀
三、锻钢波纹管闸阀零部件材质：
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 As=合金钢：ss=不锈钢 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

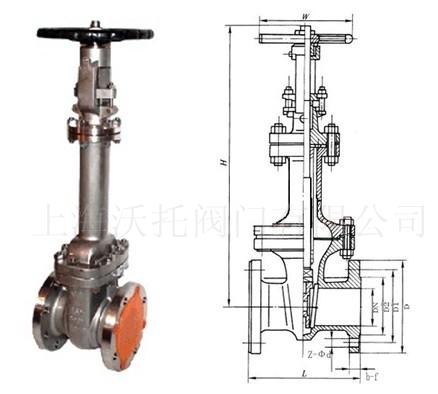

四、锻钢波纹管闸阀尺寸(mm)和重量(kg)
|
NPS |
缩径 |
3/8 |
1/2″ |
3/4″ |
1 |
1 1/4″ |
1 1/2″ |
2 |
|
全径 |
|
3/8 |
1/2″ |
3/4 |
1 |
1 1/4″ |
1 1/2″ |
|
|
L |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
|
|
H(0PEN) |
220 |
220 |
225 |
244 |
321 |
321 |
347 |
|
|
W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
|
|
重量 |
3.2 |
3.0 |
4.8 |
7.9 |
11.0 |
16.8 |
25.2 |
|
|
焊接式 |
3.0 |
2.8 |
4.8 |
7.0 |
9.6 |
13.5 |
20.25 |
|
