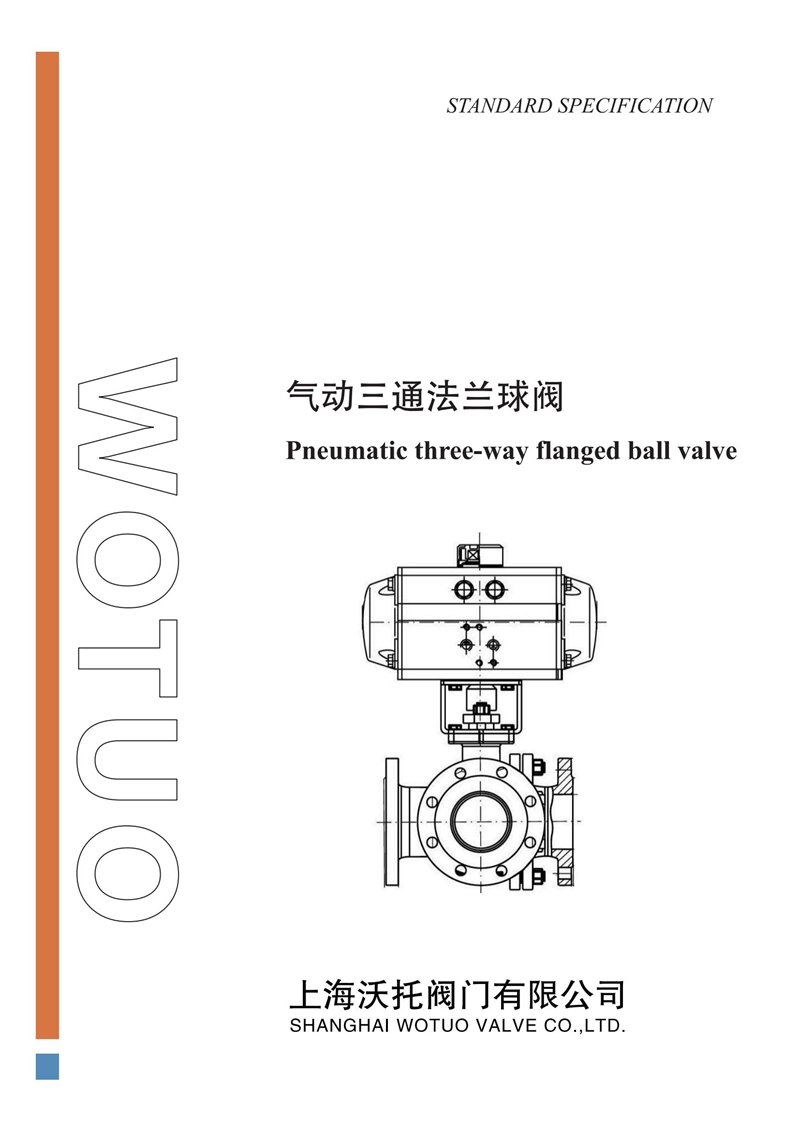

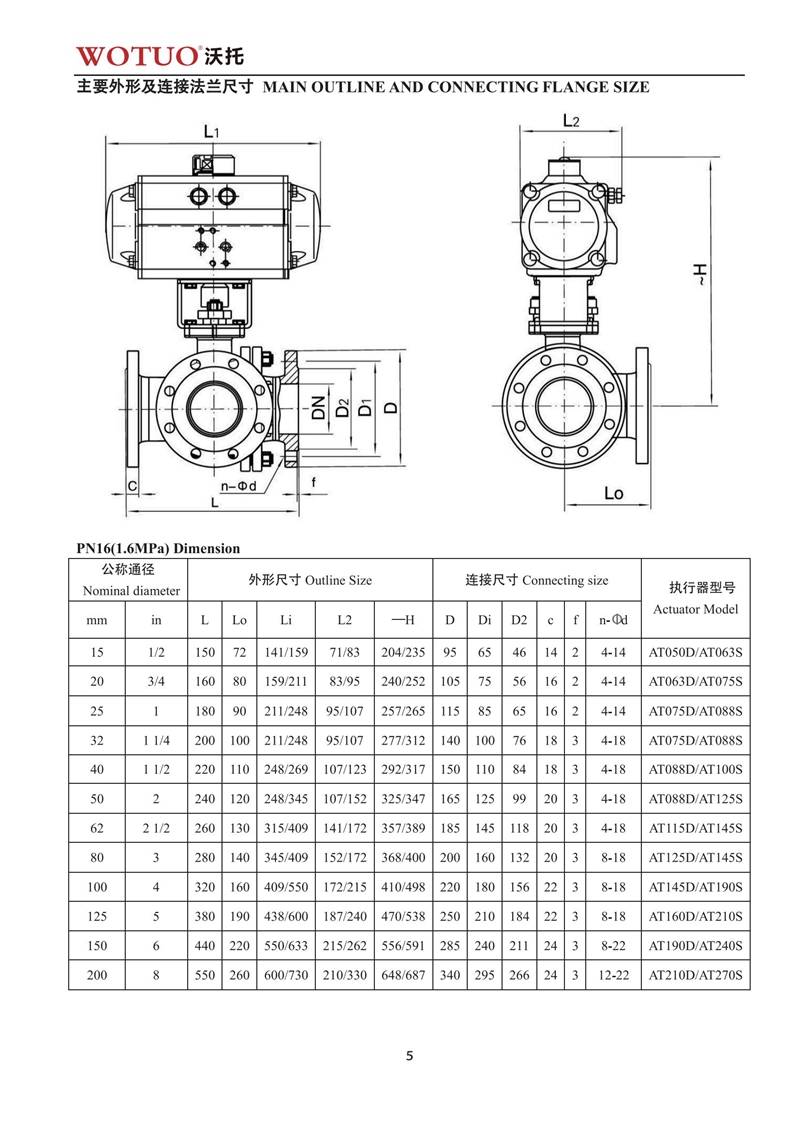

Q645F/Q644F气动三通法兰球阀说明书
发布时间：2026-05-03 点击次数：3次
气动三通球阀是一种利用气动执行器驱动球体旋转，以实现管道介质分流、合流或流向切换的流体控制装置，主要分为L 型和T 型两种流道结构 。该阀门结构紧凑、启闭迅速，广泛应用于石化、供水、食品等工业管路系统，支持法兰、螺纹及卫生级卡箍等多种连接方式 。
气动三通球阀工作原理与结构类型

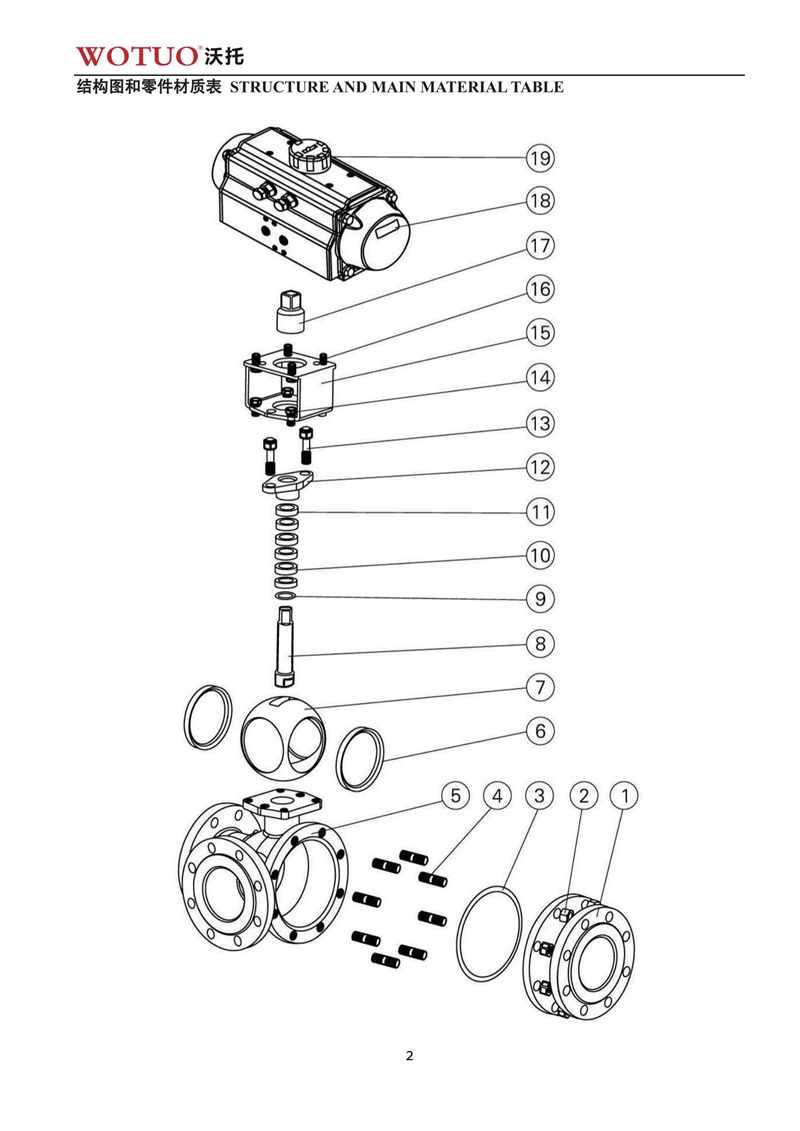

气动三通球阀通过气动活塞执行机构带动阀芯旋转 90 度或 180 度，改变球体孔道与管道口的连接状态，从而控制流体路径 。其核心结构差异主要体现在流道形式与密封设计上：

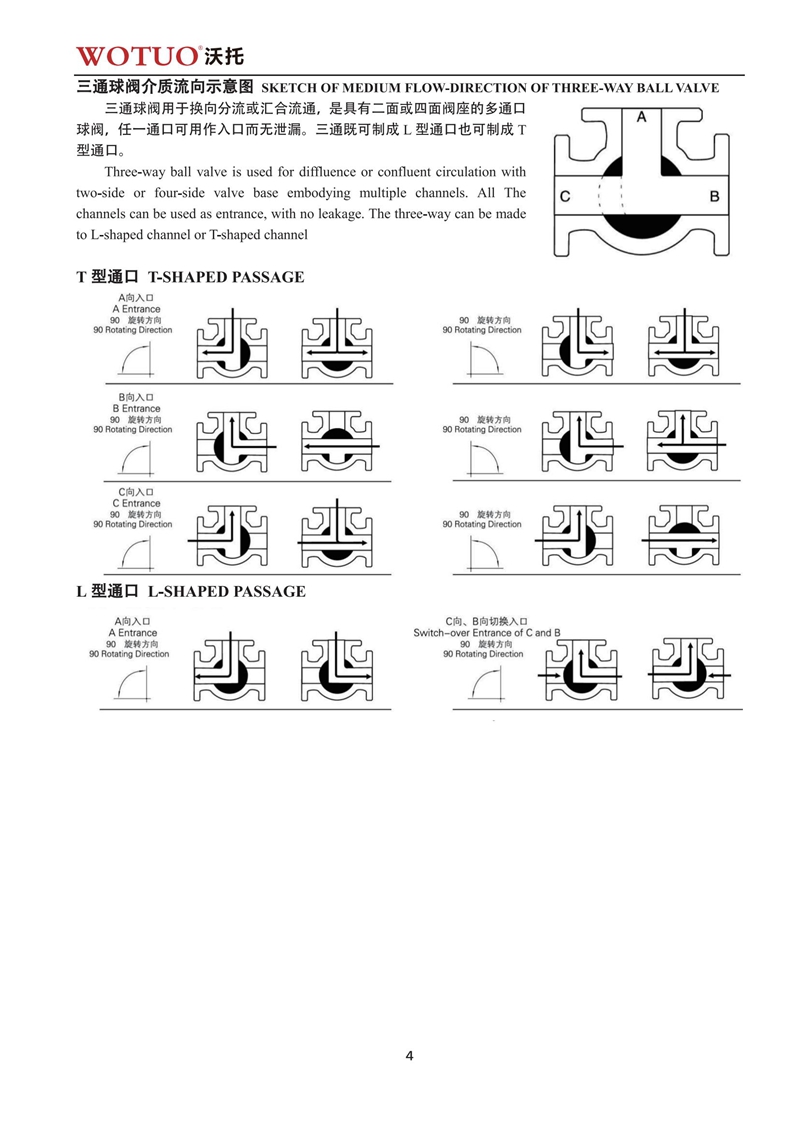

气动三通球阀流道形式区别：
L 型：球体通道呈直角，仅能连通相互垂直的两个通道，适用于介质流向的切换（如二选一功能），第三个通道始终关闭 。
T 型：球体通道呈 T 字形，可使三个通道互相连通，或连通其中两个，适用于介质的分流、合流及配比调节 。
阀座密封结构：
一般采用两阀座结构，结构紧凑，密封性能好，适用于流向切换 。
也可采用四阀座结构，能实现三个通道相互连通，同时可关闭任意一个通道，灵活控制合流或分流 。
执行器驱动方式：
双作用：需气源驱动开启和关闭，失气时阀位保持 。
单作用：带弹簧复位，失气时自动回到预设状态（常开或常闭），适用于安全保护场景 。
应用场景与选型指南
该阀门适用于水、蒸汽、油品、酸类、气体等多种介质，选型时需结合工况参数与特殊需求 。
气动三通球阀主要应用领域：
工业管路：石油化工、冶金、电力、矿山系统中用于介质换向或混合 。
民生与轻工：供水、造纸、食品、制药行业，其中食品医药行业常选用卫生级气动三通球阀，采用卡箍快接连接，满足洁净要求 。

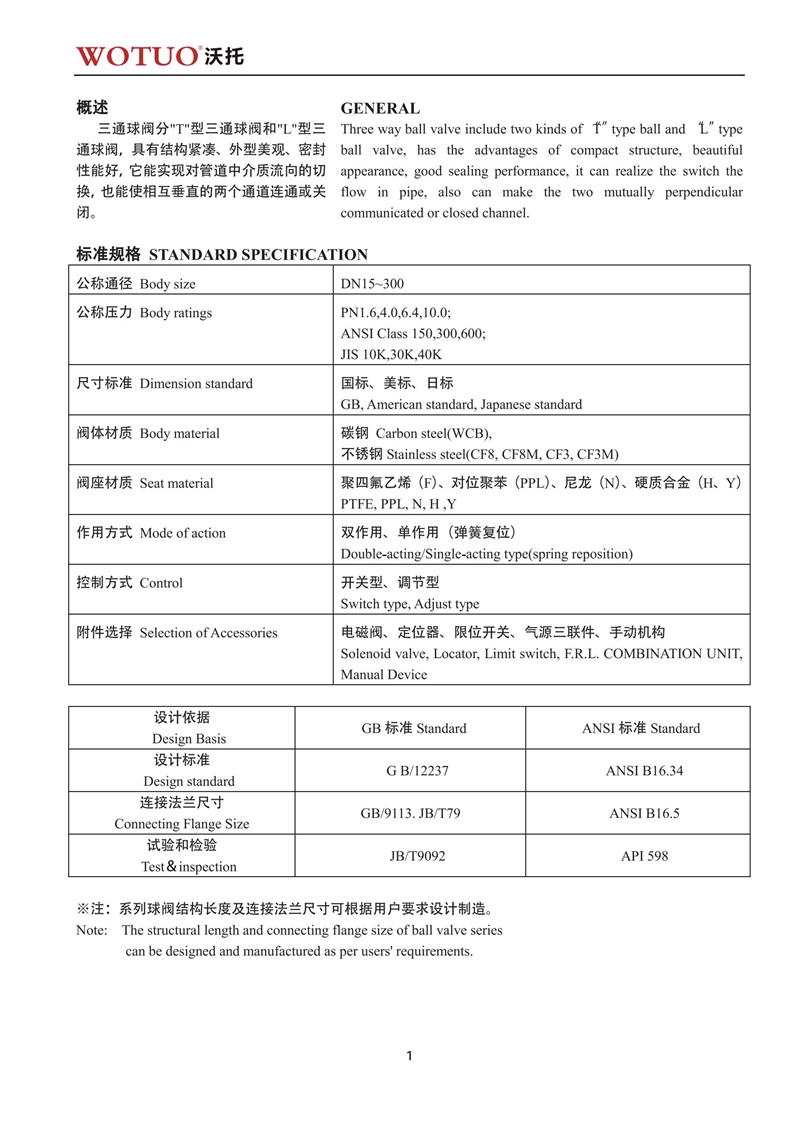

气动三通球阀关键选型参数：

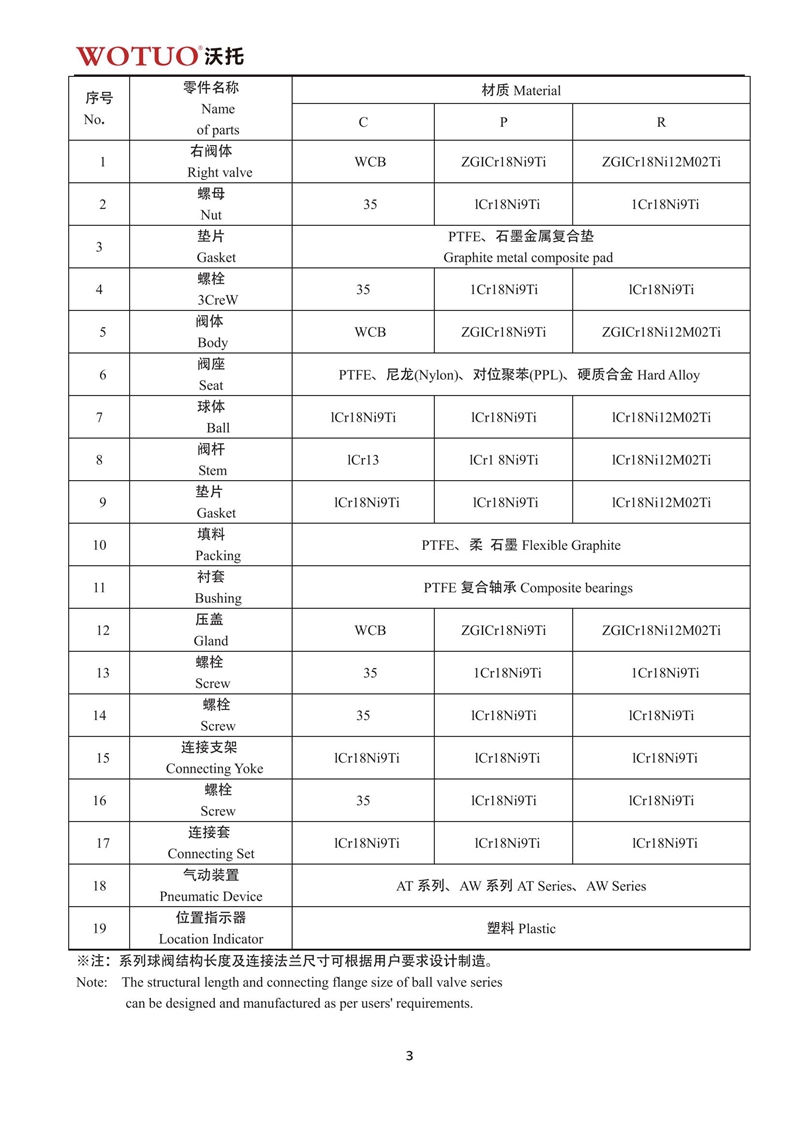

材质选择：阀体常用 WCB 铸钢、304 或 316 不锈钢；腐蚀性介质建议选用 316L 材质 。
密封材料：PTFE（聚四氟乙烯）适用于常温至 180℃；PPL（对位聚苯）可耐更高温度至 250℃ 。
连接方式：小管路多用内螺纹，大管路用法兰，卫生级管路用卡箍 。

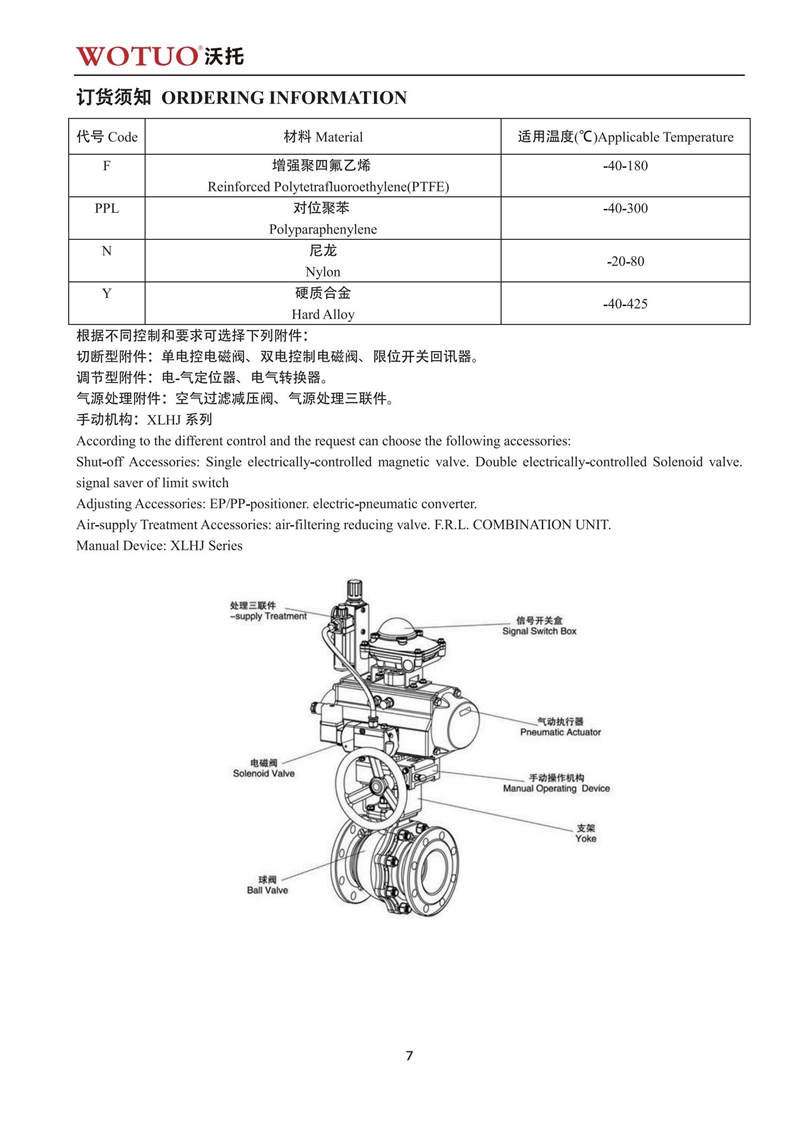

附件配置：根据自动化需求可选配定位器、电磁阀、限位开关及手轮机构 。
