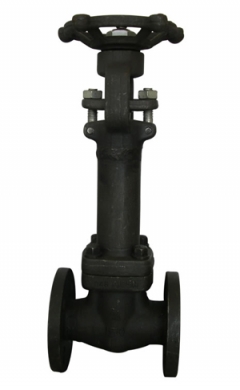

国标波纹管闸阀

型号：WZ41H
类别：波纹管阀门
材质：DN15-DN600
压力：上海

上海沃托阀门有限公司生产的国标波纹管闸阀结构合理、密封可靠、性能优良、造型美观；国标波纹管闸阀密封面堆焊Co基硬质合金、耐腐、抗摩擦性能好、使用寿命长；国标波纹管闸阀阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能。

分享到：

一、国标波纹管闸阀结构特点：
国标波纹管闸阀适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
二、国标波纹管闸阀主要结构特点：
1、产品结构合理、密封可靠、性能优良、造型美观；

2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；

3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；

4、双重密封，性能更可靠；

5、阀杆升降位置指示，更直观；

6、零件材质及法兰、对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需。

三、国标波纹管闸阀技术规范：

结构形式	BB-BG-OS & Y
驱动方式	手动
驱动方式	电动
设计标准	GB12234
结构长度	GB12221
连接法兰	GB9113、JB79、HG20596
试验和检验	JB/T 9092、GB/T13927

四、国标波纹管闸阀性能规范性能规范：

公称压力（MPa）	壳体试验压力（MPa）	密封试验压力(MPa)	适用温度(℃)	使用介质
1.6	2.4	1.76	≤350℃	水、蒸汽、油品等
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

五、国标波纹管闸阀主要零部件材质：

序号	名称	材质
1	阀体	WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2	阀板	25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3	阀杆	25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4	波纹管组件	1Cr18Ni9Ti、304、316、304L、316L
5	支架	WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、
6	垫片	柔性石墨+不锈钢Flexible graphite+stainless steel、PTFE
7	阀盖	WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
8	六角螺母	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
9	双头螺栓	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
10	填料	柔性石墨
11	填料压盖	WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
12	阀杆螺母	铜合金
13	手轮	WCB QT400-18

六、国标波纹管闸阀主要尺寸：

型号	WZ41-16
压力等级	PN16
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H	200	210	250	260	290	370	398	440	490	530	580	670	760	850	950
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	8	9	10	15	22	30	43	57	73	105	150	190	270	380	480

七、国标波纹管闸阀主要尺寸：

型号	WZ41-25
压力等级	PN25
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
H	200	210	250	260	290	370	398	440	490	530	580	670	760	850	980
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	9	10	12	17	23	34	50	65	82	115	165	210	300	420	540

八、国标波纹管闸阀主要尺寸：

型号	WZ41-40
压力等级	PN40
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H	200	210	250	260	290	370	398	440	490	530	580	670	760	850	980
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	9	10	12	18	25	38	53	70	88	125	175	225	310	440	560

上海沃托阀门有限公司创建于 1997 年 6月，现有员工 179人，各类技术人员 57人，其中高级工程师 3 人。拥有数控加工中心、等离子焊接、全自动气体保护焊接、半自动真空熔焊、超频真空热处理、车球专用数控车床、高效加工专机、理化和探伤检测等设备上海沃托阀门有限公司有近二十年生产高中压阀门的历史，专业生产各类手动、气动、电动闸阀、截止阀、止回阀、蝶阀、球阀、调节阀、安全阀等。
