波纹管密封截止阀

  • 型   号:WJ41H
  • 类   别:波纹管阀门
  • 材   质:
  • 压   力:上海

波纹管密封截止阀是引进国外先进技术 、采用国外金属波纹管密封技术制造,高性能的弹性金属波纹管,伸缩疲劳寿命特别长。波纹管截止阀采用波纹管密封的设计,完全消除了普通阀门阀杆填料密封老化快易泄露的缺点,还提供了清洁安全的工作环境。

分享到:







产品名称:

                                   波纹管密封截止阀

产品型号:

                                          WJ41H

产品口径:

                                         DN15-200

产品压力:

                                         1.6-6.4MPa

产品材质:

铸铁、铸钢、不锈钢等

产品简介:

 上海沃托阀门有限公司有近二十年生产高中压阀门的历史,专业生产各类手动、气动、电动闸阀、截止阀、止回阀、蝶阀、球阀、调节阀、安全阀等。阀门的材质 有:WCBWC6WC9LCBLC3F304F316304L316LCF8CF8MCF3CF3MCr5Mo 15Cr1Mo1V等,产品广泛应用于石油、化工、天然气、电站、冶金、国防科研等领域。

联系电话:

                                         021-57522756

                            产品详情

产品介绍:
波纹管密封截止阀是引进国外先进技术 、采用国外金属波纹管密封技术制造,高性能的弹性金属波纹管,伸缩疲劳寿命特别长。

波纹管截止阀采用波纹管密封的设计,完全消除了普通阀门阀杆填料密封老化快易泄露的缺点,不但提高了使用能源效率,增加生产设备安全性,减少了维修费用及频繁的维修保养,还提供了清洁安全的工作环境。


应用范围:
波纹管密封截止阀适用于石油、化工、制药、化肥、电力等行业的各种工况管路上,用于切断或接通管路介质。


结构特点:
1.
双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也会避免。
2.
结构合理、密封可靠、性能优良、造型美观。
3.
没有流体损失,降低能源损失,提高工厂设备安全。
4.
密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长,减少维修次数,降低经营成本。
5.
坚固耐用的波纹管密封设计,保证阀杆的零泄漏,提供无需维护的条件。
6.
截止阀阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;
7.
阀杆升降位置指示更直观。



一、波纹管密封截止阀制造标准

Bb Os & Y型结构

制造标准:DIN3356

结构长度:DIN3202

法兰标准:DIN2543-2545

对焊口标准:DIN3239

试验标准:DIN3230



Bb Os & Y structure

ManufactureDIN3356

Face to faceDIN3202

FlangeDIN2543-2545

Butt-weldingDIN3239

TestDIN3230



二、波纹管密封截止阀压力试验:

公称压力
(nominal pressure)

1.6Mpa

2.5Mpa

4.0Mpa

密封试验(seal test)

1.8MPa

2.8MPa

4.4MPa

壳体强度(shell)

2.4MPa

3.6MPa

6.0MPa

适用温度
(suitabletemprature)

300


三、波纹管密封截止阀特点(features)

双层波纹管(double walls bellow seal)

维修方便(maintenance-free)

波纹管密封阀杆(spindle with bellow seal)

双重密封(secondary sealing)

位置指示(position indicator)

无升降手轮(non-rising handwheel)


四、波纹管密封截止阀用途(selection of possible applications)

工业(industry)

电站(power station)

废气净化厂(flue gas puerification plant)

天然气(gas supply)

真空装置(vacuum facilities)

(ammonia)

热水(hot water)

冷冻系统(cllling&freezing systme)

加热设备(heating technology)

蒸汽系统(steam system)

五、波纹管密封截止阀主要零件材料及性能

零件名称
parta name

阀体 body

阀盖 bonnet

阀杆 stem

阀瓣 disc

密封面
sealing face

填料 paking

GS-C25

GS-C25

GS-C25

13Cr

2Cr13

2Cr13

柔性石墨
GRAPHITE

STL

304

CF8

CF8

304

304

304

柔性石墨
GRAPHITE

STL

PTFE

316

CF8M

CF8M

316

316

316

柔性石墨
GRAPHITE

STL

PTFE

304L

Cf3

CF3

316

304L

304L

柔性石墨
GRAPHITE

STL

PTFE

316L

CF3M

CF3M

316

316L

316L

柔性石墨
GRAPHITE

STL

PTFE

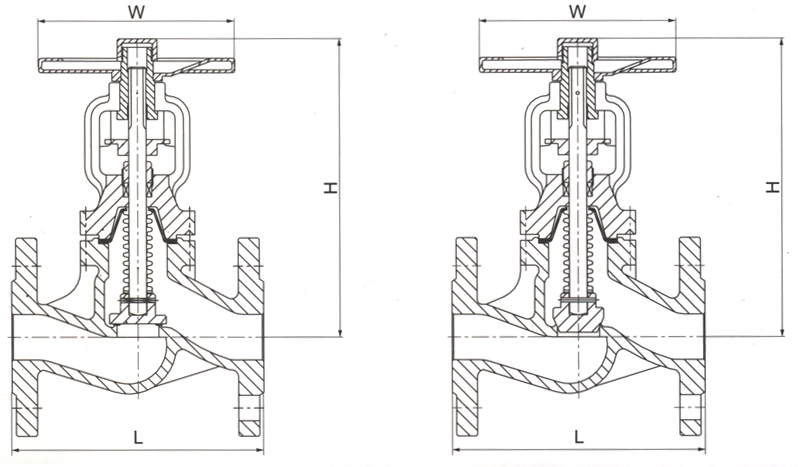

六、波纹管密封截止阀外形尺寸各连接尺寸 external and connection dimensions

PN

DN

L

D

D1

D2

B

f

H

N-ф

H
(STRODE)

1.6

15

130

95

65

45

16

2

191

4-14

6

20

150

105

75

58

18

2

191

4-14

6

25

160

115

85

68

18

2

197

4-14

8

32

180

140

100

78

18

2

200

4-18

8

40

200

150

110

88

18

3

218

4-18

13

50

230

165

125

102

20

3

220

4-18

13

65

290

185

145

122

20

3

238

4-18

16

80

310

200

160

138

20

3

257

4-18

20

100

350

220

180

158

20

3

340

4-18

25

125

400

250

210

188

22

3

360

4-18

32

150

480

285

240

212

22

3

390

8-22

40

200

600

340

295

268

24

3

530

12-22

50

2.5

15

130

95

65

45

16

2

191

4-14

6

20

150

105

75

58

18

2

191

4-14

6

25

160

115

85

68

18

2

197

4-14

8

32

180

140

100

78

18

2

200

4-18

8

40

200

150

110

88

18

3

218

4-18

13

50

230

165

125

102

20

3

220

4-18

13

65

290

180

145

122

22

3

238

4-18

16

80

310

200

160

138

24

3

257

4-18

20

100

350

235

190

162

24

3

340

8-22

25

125

400

270

220

188

26

3

360

8-26

32

150

480

300

250

218

28

3

390

8-26

40

200

600

360

310

278

30

3

530

12-26

50

4.0

15

130

95

65

45

16

2

191

4-14

6

20

150

105

75

58

18

2

191

4-14

6

25

160

115

85

68

18

2

197

4-14

8

32

180

140

100

78

18

2

200

4-18

8

40

200

150

110

88

18

3

218

4-18

13

50

230

165

125

102

20

3

220

4-18

13

65

290

185

145

122

22

3

238

4-18

16

80

310

200

160

138

24

3

257

8-18

20

100

350

235

190

162

24

3

340

8-22

25

125

400

270

220

188

26

3

360

8-26

32

150

480

300

250

218

28

3

390

8-26

40
