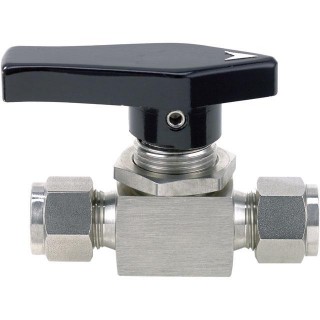

二通卡套球阀|卡套球阀

  • 型   号:Q91SA-64
  • 类   别:仪表阀_针型阀
  • 材   质:φ4-φ14
  • 压   力:上海

上海沃托阀门有限公司有近二十年生产高中压阀门的历史,专业生产的二通卡套球阀、卡套球阀是矿井常用高压球阀,承受压力高,采用卡套式快接方式,在矿井生产使用中能够实现快速安装及拆卸,连接牢﹑耐压能力高﹑密封性和反复性好,安装检修方便﹑工作安全可靠等特点。

分享到:

二通卡套球阀特点

1.     用于流路的开通-截断
2.     球阀无调节能力,如果系统需要实现流量调节,必须串联调节阀来完成
3.     卡套球阀的工作压力可达20.6MPa
4.     卡套球阀的标准形式是水平阀,也可选用角式阀
5.     使用介质为氧气时,需采用脱脂处理
6.     可面板安装

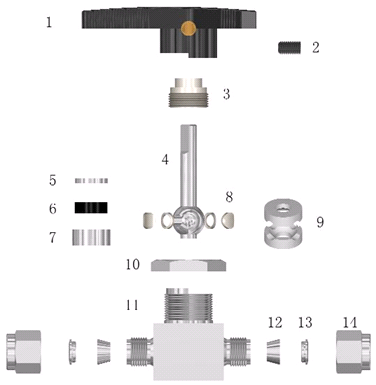

二通卡套球阀结构组成及材料
序号
零件
材料
标准
1
手柄
带有黄铜手柄芯的尼龙
2
顶丝
SCM435
DIN916-1980
3
压盖
4Cr13
GB/T1220-1992
*4
阀杆
316
GB/T1220-1992
5
垫片
316
GB/T1220-1992
*6
密封圈
RPTFE
HG2-535
*7
导向座
316
GB/T1220-1992
*8
衬垫、衬环
316
GB/T1220-1992
*9
密封帽
RPTFE
HG2-535
10
背母
316
GB/T1220-1992
*11
阀体
316
GB/T1220-1992
*12
前卡套
316L
GB/T1220-1992
13
后卡套
316
GB/T1220-1992
14
螺帽
316
GB/T1220-1992
注意:1.序号前加*表示与介质存在接触
2.润滑剂为硅脂

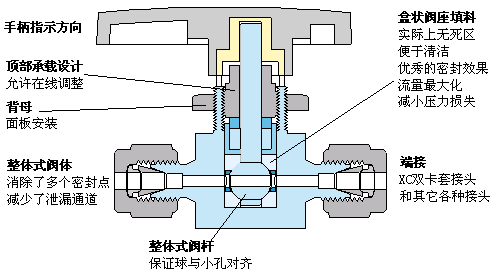

二通卡套球阀结构尺寸

端接
产品
编号
通径
(mm)
Cv
水平阀
Cv
角型阀
尺寸(mm)
入口/出口
尺寸
C
G
E
F
L
P
Q
H
H1
M
公制管接头
(mm)
2
kpa-1
1.8
0.15
0.1
48.6
9
9
25.6
51.2
4
14.5
33.5
24
36.1
3
kpa-2
2.4
0.2
0.15
48.6
9
9
25.6
51.2
4
14.5
33.5
24
36.1
4
kpa-3
2.4
0.2
0.15
48.6
9
9
26.5
53
4
14.5
33.5
25
37
6
kpa-4
3.2
0.6
0.35
48.6
9
9
28.7
57.4
4
14.5
33.5
26.7
39.2
kpa-5
4.5
2.4
0.9
64.5
10.5
10.5
30.7
61.4
6
19.5
40.5
30
43.2
8
kpa-6
4.5
1.5
0.9
64.5
10.5
10.5
31.5
63
6
19.5
40.5
29
43.5
10
kpa-7
4.5
1.5
0.9
64.5
12
12
33
66
5
19.5
40.5
32
46
kpa-8
7
6.0
2.0
84
14
14
39.5
79.1
7
27.5
54.5
35
59
12
kpa-9
4.5
1.5
0.9
64.5
12
13
35
70
3
19.5
40.5
34
47.8
kpa-10
7
6.0
2.0
84
14
14
41.6
83.2
7
27.5
54.5
36
61
英制管接头
(in.)
1/8
kpb-1
2.4
0.2
0.15
48.6
9
9
25.6
51.2
4
14.5
33.5
24
36.1
1/4
kpb-2
3.2
0.6
0.35
48.6
9
9
28
56
4
14.5
33.5
26
39.2
kpb-3
4.5
2.4
0.9
64.5
10.5
10.5
30
60
6
19.5
40.5
29.3
42.6
3/8
kpb-4
4.5
1.5
0.9
64.5
12
12
32.15
64.3
5
19.5
40.5
31.3
45
kpb-5
7
6.0
2.0
84
14
14
38.8
77.6
7
27.5
54.5
33.2
58.2
内锥管螺纹NPT
(In.)
1/8
kpb-6
3.3
0.5
0.3
48.6
9
9
20.6
41.2
4
14.5
33.5
19.1
31.1
1/4
kpb-7
4.5
0.9
0.75
64.5
10.5
10.5
26.15
52.3
6
19.5
40.5
26.2
38.8
内锥管螺纹Rc
(in.)
1/8
kpb-8
3.3
0.5
0.3
48.6
9
9
20.6
41.2
4
14.5
33.5
19.1
31.1
1/4
kpb-9
4.5
0.9
0.75
64.5
10.5
10.5
26.15
52.3
6
19.5
40.5
26.2
38.8
