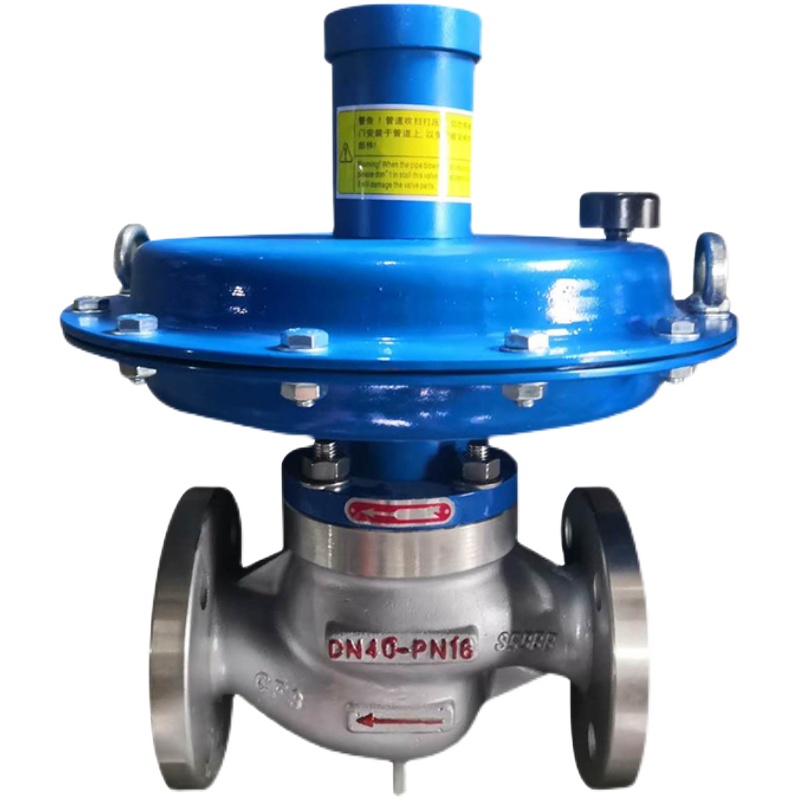

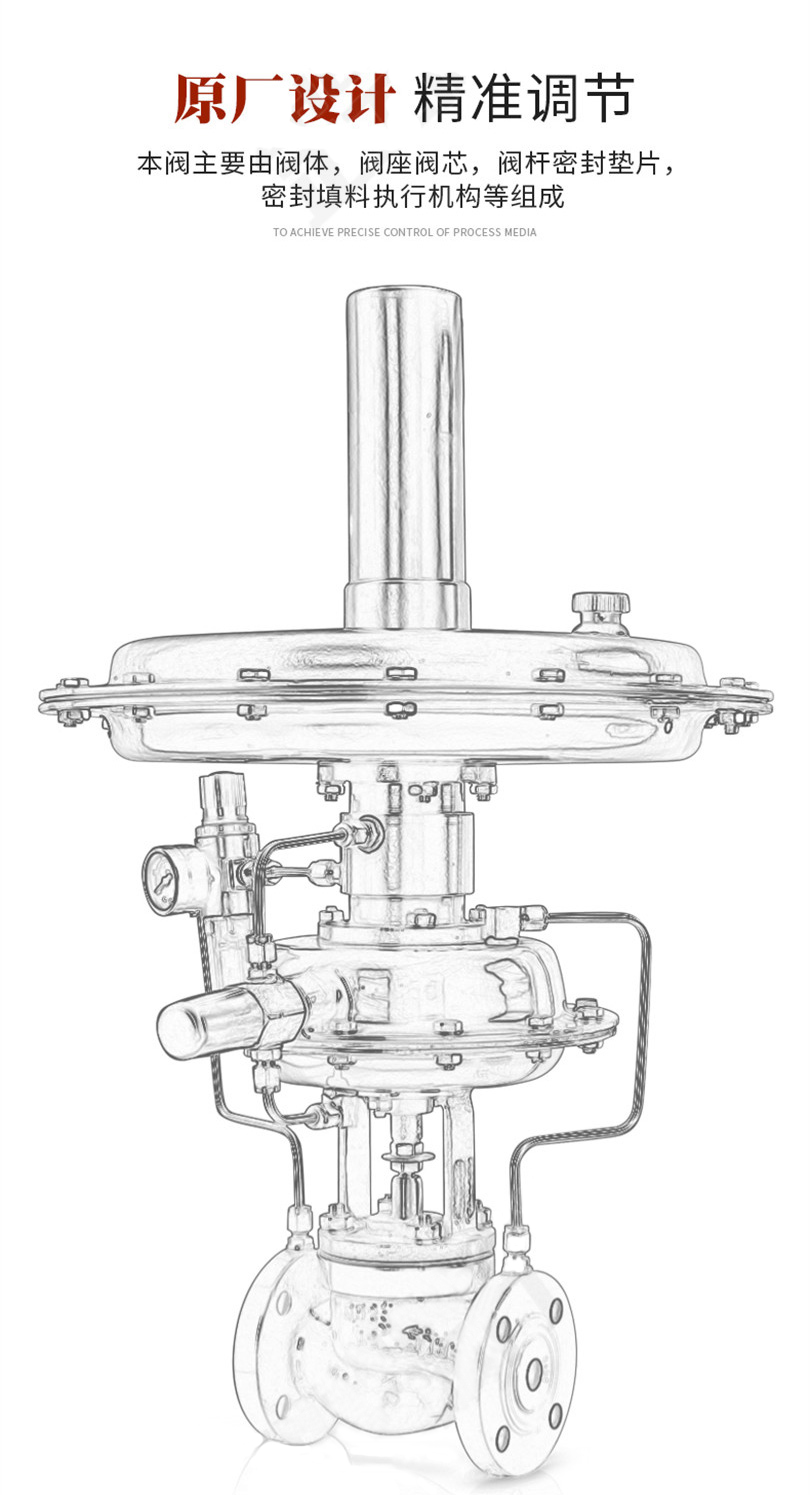

氮封阀

型号：ZZVP-16P
类别：调节阀
材质：DN15～300mm
压力：上海

氮封阀(氮封装置)主要用于储罐顶部氮气压力恒定控制，以保护罐内物料不被氮化及储罐安全;氮封阀(氮封装置)由ZZDQ快速泄放阀及ZZV自力式微压调节阀两大部分组成。

分享到：

氮封阀(氮封装置)主要用于储罐顶部氮气压力恒定控制，以保护罐内物料不被氮化及储罐安全。氮封阀(氮封装置)由ZZDQ快速泄放阀及ZZV自力式微压调节阀两大部分组成。快速泄放阀由压力控制器及ZMQ-16K型单座切断阀组成。

储罐内压力升高至设定压力时，快速泄放阀迅速开启，将罐内多余压力泄放。微压调节阀在储罐内压力降低时，开启阀门，向罐内充注氮气。因微压调节阀必须使用在压力为0.1Mpa压力以下，现场压力较高，必须安装ZZYP型压力调节阀将压力调节阀将压力降低至0.1Mpa以下才可使用。公称压力0.1Mpa，压力可按分段设定，从0.5Kpa 至66 Kpa以下，介质温度温度≤80℃。
氮封阀产品特点：
无需外加能源，能在无电、无气的场合工作，既方便又节约能源，降低成本。
氮封装置供氮，泄氮压力设定方便，可在连续经营的条件下进行。
压力检测膜片有效面积大，设定弹簧刚度小、动作灵敏、装置工作平衡。
采用无填料设计，阀杆所受磨擦力小、反应迅速、控制精度高。
供氮装置采用指挥器操作，减压比可达100:1，减压效果好、控制精度高。
为确保储罐的安全，需在罐顶设置呼吸阀。
呼吸阀公起安全作用，避免了常规氮封装置中启闭频繁易损坏的缺陷。

氮封阀主要技术参数

氮封阀,供氮阀,泄氮阀,氮气微压调节阀,带指挥器氮封装置

氮封阀阀体

阀体形式	直通铸造球型阀
公称通径	DN20～150mm
公称压力	PN1.0、1.6MPa
法兰标准	ANSI、JIS、DIN、GB、JB (特殊可按用户提供)
连接形式	法兰(FF RF RTJ)
阀盖形式	标准型(一体式)
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

氮封阀阀内件

阀芯形式	单座型阀芯
流量特性	线性

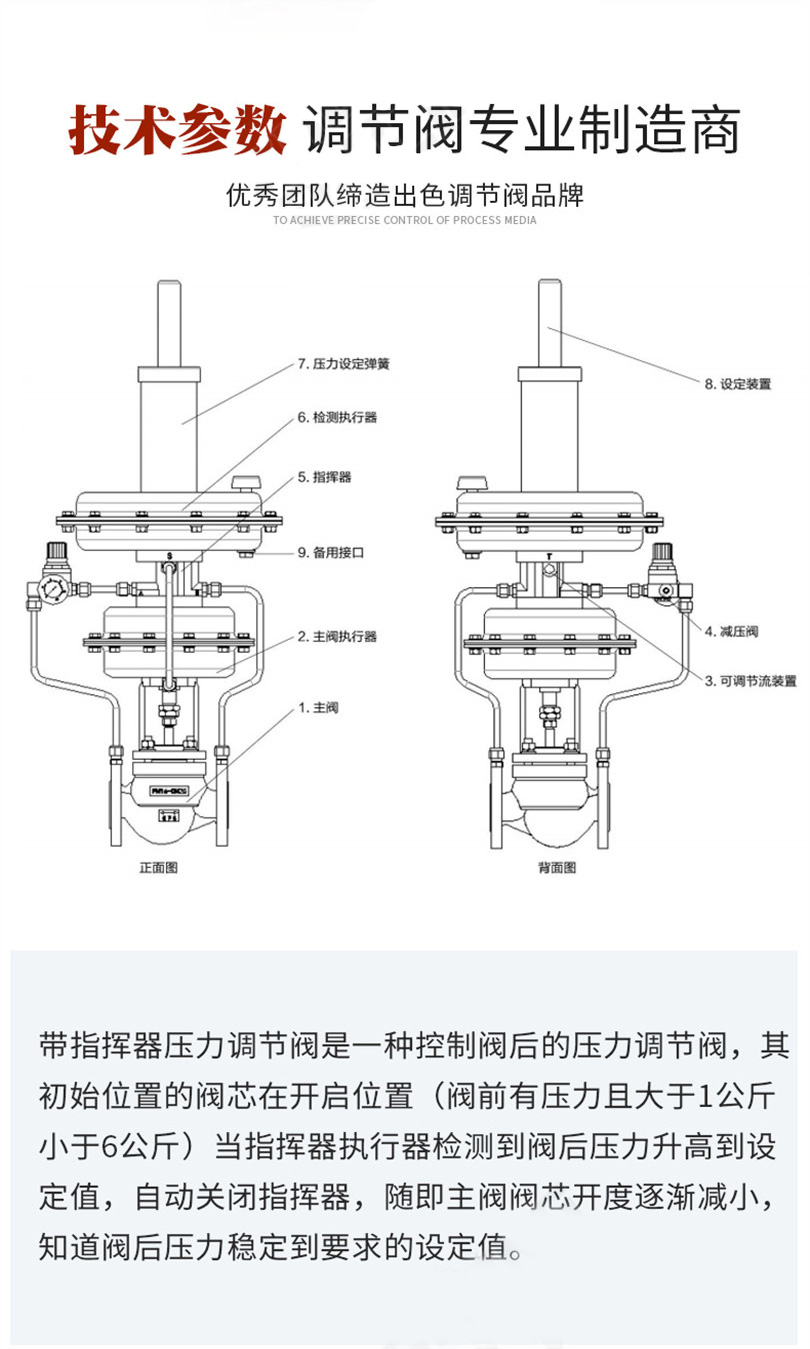

氮封阀主要零件材料及结构图

氮封阀,供氮阀,泄氮阀,氮气微压调节阀,带指挥器氮封装置

1	阀体	WCB	CF8	CF8M	CF3M
2	阀座	304	304	316	316L
3	垫芯	304	304	316	316L
4	导向套	Q235	304	316	316L
5	支架	WCB	CF8	CF8M	CF3M
6	执行机构1	膜盖：Q235、膜片：EPDM或FKM夹纤维
7	连接支架	Q235/304
8	减压阀	工程塑料
9	执行机构2	膜盖：Q235、膜片：EPDM或FKM夹纤维
10	上阀杆	304	304	316	316L
11	防护盖	Q235/304
12	弹簧	65Mn/60Si2Mn
13	调节螺母	35	304	316	316L

氮封阀主要性能参数及性能指标

公称通径(mm)	20			25	40		50	80		100	150
阀座直径(mm)	6	15	20	25	32	40	50	65	80	100	125	150
额定流量系数Kv	3.2	5	8	10	20	32	50	80	100	160	250	400
压力调节范围	0.5～70 20～120 60～400 300～700 500～1000 KPa
公称压力PN	1.0、1.6 MPa
被调介质温度	80、200 ℃
流量特性	快开型
调节精度	≤5%
允许压降(MPa)	1.6				1.6		1.1	0.6		0.4
薄膜有效面积(C㎡)	200				280			400
允许泄漏量	符合ANSIB16.104—1976 IV级

氮封阀主要外形及连接尺寸

氮封阀,供氮阀,泄氮阀,氮气微压调节阀,带指挥器氮封装置

注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。

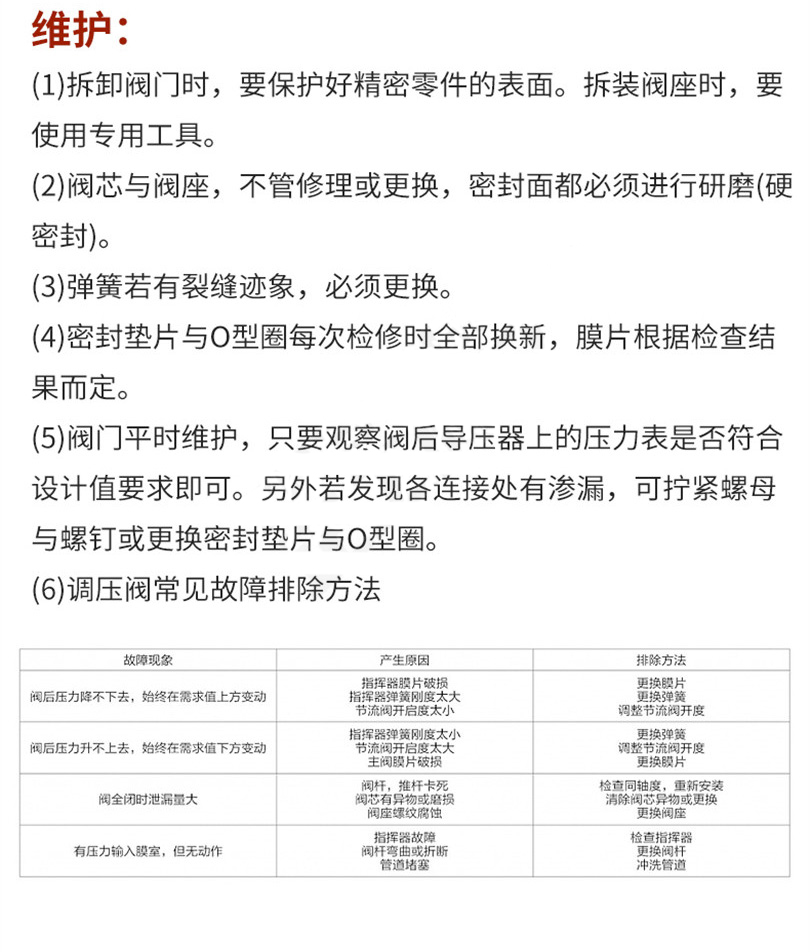

氮封阀,供氮阀,泄氮阀,氮气微压调节阀,带指挥器氮封装置
