产品目录

保温球阀

型号：BQ41F-16P
类别：保温阀_系列
材质：DN15～300mm
压力：上海

保温球阀在夹套注入蒸气、导热油、冷却水、冷气等，从而使整个阀门在常温或降温时达到所需要的温度，防止介质结晶，其相比普通一体式保温球阀最大的特点是采用连接口尺寸比安装管道要小的缩径型设计，保温球阀主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。

分享到：

保温球阀,不锈钢保温球阀,一体式保温球阀

一、BQ41F保温球阀产品概述

BQ41F保温球阀是我公司为满足客户特殊工况需要在一体式保温球阀基础上开发的新型保温球阀，具有保温、保冷特性。该阀根据用户需要保温球阀在夹套注入蒸气、导热油、冷却水、冷气等，从而使整个阀门在常温或降温时达到所需要的温度，防止介质结晶，其相比普通一体式保温球阀最大的特点是采用连接口尺寸比安装管道要小的缩径型设计，保温球阀主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。

二、BQ41F保温球阀主要零件部件材料表

序号	零件名称	材料名称
1	阀体	WCB	CF8(304)	CF3(304L)	CF8M(316)	CF3M(316L)
2	球体	2Cr13	0Cr18Ni9	00Cr19Nill	0Cr17Ni12Mo2	0Cr17Ni12Mo2
3	阀杆	2Cr13	0Cr18Ni9	00Cr19Nill	0Cr17Ni12Mo2	0Cr17Ni12Mo2
4	夹套	WCB	CF8(304)	CF3(304L)	CF8M(316)	CF3M(316L)
5	密封圈	聚四氟乙烯、对位聚笨
6	填料	V型聚四氟乙烯、柔性石墨环、聚四氟乙烯片、柔性石墨复合垫
7	垫圈	V型聚四氟乙烯、柔性石墨环、聚四氟乙烯片、柔性石墨复合垫
适用温度		-28~300℃

三、BQ41F保温球阀主要外型尺寸表

公称压力 PN(Mpa)	公称通径 DN(mm)	尺寸(mm)
公称压力 PN(Mpa)	公称通径 DN(mm)	L	D	D1	D2	b	Z-Φd
1.6	15	95	95	65	45	14	4-Φ14
	20	105	105	75	55	14	4-Φ14
	25	160	115	85	65	14	4-Φ14
	32	165/200	135	100	78	16	4-Φ18
	40	180/205	145	110	85	16	4-Φ18
	50	200/220	160	125	100	16	4-Φ18
	65	220	180	145	120	18	4-Φ18
	80	250	195	160	135	20	8-Φ18
	100	280	215	180	155	20	8-Φ18
	125	320	245	210	185	22	8-Φ18
	150	360	280	240	210	26	4-Φ23
备注		此为法兰不加大型连接尺寸
1.6	15	95	105	75	55	14	4-Φ14
	20	105	115	85	65	14	4-Φ14
	25	160	135	100	78	16	4-Φ18
	32	165/200	145	110	85	16	4-Φ18
	40	180/205	160	125	100	16	4-Φ18
	50	200/220	180	145	120	18	4-Φ18
	65	220	195	160	135	20	8-Φ18
	80	250	215	180	155	20	8-Φ18
	100	280	245	210	185	22	8-Φ18
	125	320	280	240	210	24	8-Φ23
	150	360	335	295	265	26	8-Φ23
	200	400	405	355	320	30	12-Φ25
备注		此为法兰加大型连接尺寸

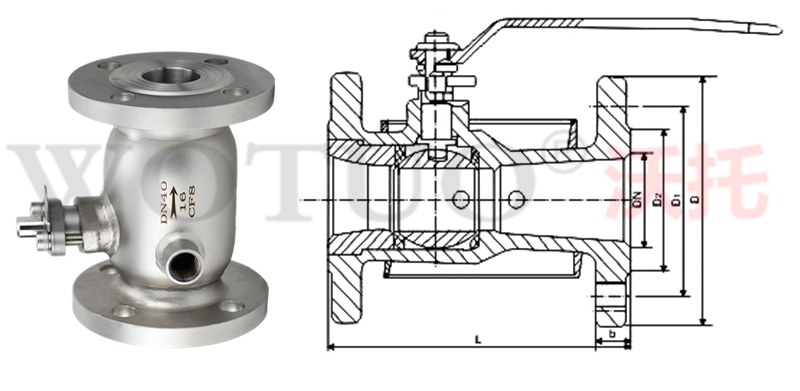

四、BQ41F保温球阀主要结构图

保温球阀,不锈钢保温球阀,一体式保温球阀

尊敬的客户！如果你需要的BQ41F保温球阀使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们沃托阀门的专业工程师为您审核选型。如你对该产品还有任何疑问可致电我们，我们将为您提供优质的售前咨询服务。

上海沃托阀门有限公司创建于 1997 年 6月，现有员工 179人，各类技术人员 57人，其中高级工程师 3 人。拥有数控加工中心、等离子焊接、全自动气体保护焊接、半自动真空熔焊、超频真空热处理、车球专用数控车床、高效加工专机、理化和探伤检测等设备上海沃托阀门有限公司有近二十年生产高中压阀门的历史，专业生产各类手动、气动、电动闸阀、截止阀、止回阀、蝶阀、球阀、调节阀、安全阀等。
