一、卡套式球阀工作原理
卡套式球阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置;靠介质压力将球体压紧在出口端阀座上,其使用压力和通径受到一定限制.采用90°传动,故开关方便迅速,可以实行快速启闭。
1、通过螺纹机械式推进，卡套螺母向前运动推动后卡套向前，同时后卡套推动前卡套向前运动。
2、球阀通道平整光滑便于管道扫线清洗,可以输送浆液及固体颗粒等介质.
3、采用PTFE(特氟隆)等材料作为密封,具有良好润滑性和弹性,与球体摩擦系小,使用寿命长.
4、启闭迅速,启闭时只需把球体转动90°,方便而迅速.
5、球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通,介质流过球阀,相当于流过一段直通的管子,在各类阀门中球阀的流体阻力最小。
6、卡套式球阀广泛应用于水处理设备、化工设备、石化设备、石油设备、造纸设备、采矿设备等等，进，卡套螺母向前运动推动后卡套向前，同时后卡套推动前卡套向前运动。

二、卡套式球阀特点：
1)用于流路的开通-截断
2)球阀无调节能力，如果系统需要实现流量调节，必须串联调节阀来完成
3)二通球阀的工作压力可达20.6MPa
4)二通球阀的标准形式是水平阀，也可选用角式阀
5)使用介质为氧气时，需采用脱脂处理
6)可面板安装

三、卡套式球阀主要零件材料

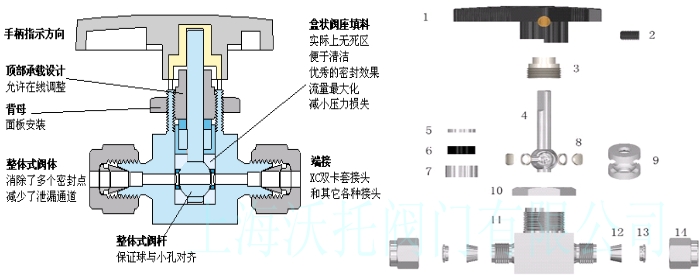

四、卡套式球阀结构示意图

五、卡套式球阀连接尺寸

六、卡套式球阀安装说明

   　卡套式球阀具有结构简单、使用方便和不用焊接等优点。但在中高压液压系统中，若操作不当往往会造成泄漏，影响其推广使用。沃托阀门经过多年的实践总结了一些经验，取得了较好的效果。

　　卡套式球阀主要由具有24度锥形孔的接头体1、带尖锐内刃的卡套2和起压紧作用的压紧螺母三部分组成。旋紧螺母3时，卡套2被推进24度的锥孔中并随之变形，使卡套与接头体内锥面形成球面接触密封；同时，卡套的内刃口嵌入钢管4的外壁，在外壁上压出一个环行凹槽，从而起到可靠密封的作用。钢管最好选择消除应力退火的20#精拔管，这样有利于卡套内刃嵌入钢管外表面，起到可靠密封作用。

（1）卡套式球阀预装

①卡套式球阀的预装是最重要的环节，直接影响到密封的可靠性。一般需要专用的预装器。管径小的卡套式球阀接头可以在台钳上进行预装。具体做法是，用一个卡套式球阀接头体作为母体，将螺母、卡套压紧到管子上即可。

②管子端面应平齐。管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再用。

③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。

④预装力不宜太大。应使卡套的的内刃刚好嵌入管子外壁，卡套不应有明显变形。在进行管路连接时，再按规定的拧紧力装配。φ6-10mm卡套的拧紧力为64-115N、φ16mmr 259N、φ18mm的为450N。如果在预装时卡套变形严重，会失去密封作用。

（2）禁止加入密封胶等填料。有人为了取得更好密封效果，在卡套上涂上密封胶，结果密封胶被冲入液压系统中，造成液压元件阻尼孔堵塞等故障。

（3）连接管路时，应使管子有足够的变形余量，避免使管子受到拉伸应力。

（4）连接管路时，应避免使其受到侧向力，侧向力过大会造成密封不严。

（5）连接管路时，应一次性紧好，避免多次拆卸，否则也会使密封性能变差。

 订货须知：

    一、①Q91SA卡套式球阀产品名称与型号②口径③是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们沃托阀门销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们沃托阀门专家为您审核把关。
