一、热动力圆盘式蒸汽疏水阀介绍
圆盘式蒸汽疏水阀是根据热动力学原理，利用蒸汽和凝结水的热动力学不同的特征，引起动能和势能动静压变化，使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。广泛用于蒸汽主管道，伴热管线、夹套蜗及各种小型蒸汽设备。
二、热动力圆盘式蒸汽疏水阀工作原理
圆盘式疏水阀是利用蒸汽和凝结水通过阀孔时流速和体积产生变化的不同热力学性质，驱动阀片开关阀座孔，从而达到阻汽排水。
三、热动力圆盘式蒸汽疏水阀结构特点
1，本阀结构结实、重量轻、体积小使用压力范围大，不需要任何调节。
2，具有空气排放装置，迅速排除初时空气、保证快速气动。
3，可承受过热蒸汽、抗冰冻能力好，安装不受限制，均能正常工作。
四、热动力圆盘式蒸汽疏水阀用途
适用于高温蒸汽主管和过热汽管网的阻汽排水
热动力式疏水阀工作原理与结构特性
热动力式疏水阀的工作基于相变原理，通过流体静压和动压的变化驱动唯一的运动部件——阀片动作 。
启动与排水：装置启动时，管道内的冷却凝结水靠工作压力推开阀片迅速排放，同时排出空气 。
阻汽关闭：当凝结水排放完毕，蒸汽随后进入，因蒸汽比凝结水的流速和体积大，在阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭 。
循环开启：阀片关闭后，汽室内的蒸汽因散热凝结成水，压力消失，凝结水再次靠工作压力推开阀片排放，形成间断排水循环 。
该阀门结构极为简单，通常仅有一个活动碟片作为核心运动部件，材质多为硬化不锈钢或钨铬钴合金，具有耐振动、耐腐蚀及免拆卸维护的特点 。
热动力式疏水阀主要分类与性能参数
根据结构与设计差异，热动力型疏水阀主要分为以下几类，其关键性能参数具有行业通用标准 ：
热动力式（圆盘式）：最常见类型，漏汽率约 3%，过冷度 8℃-15℃，最大背压为进口压力的 50%。
圆盘式蒸汽保温型：在汽室外增加保温外壳，利用管道蒸汽保温，适用于 550℃以下高温过热蒸汽环境，寿命更长 。
脉冲式：采用双孔板结构，最大背压 25%，因漏汽量大且磨损快，使用较少 。
孔板式：通过孔径控制排水量，结构简单但不适用于冷凝水量波动大的设备 。

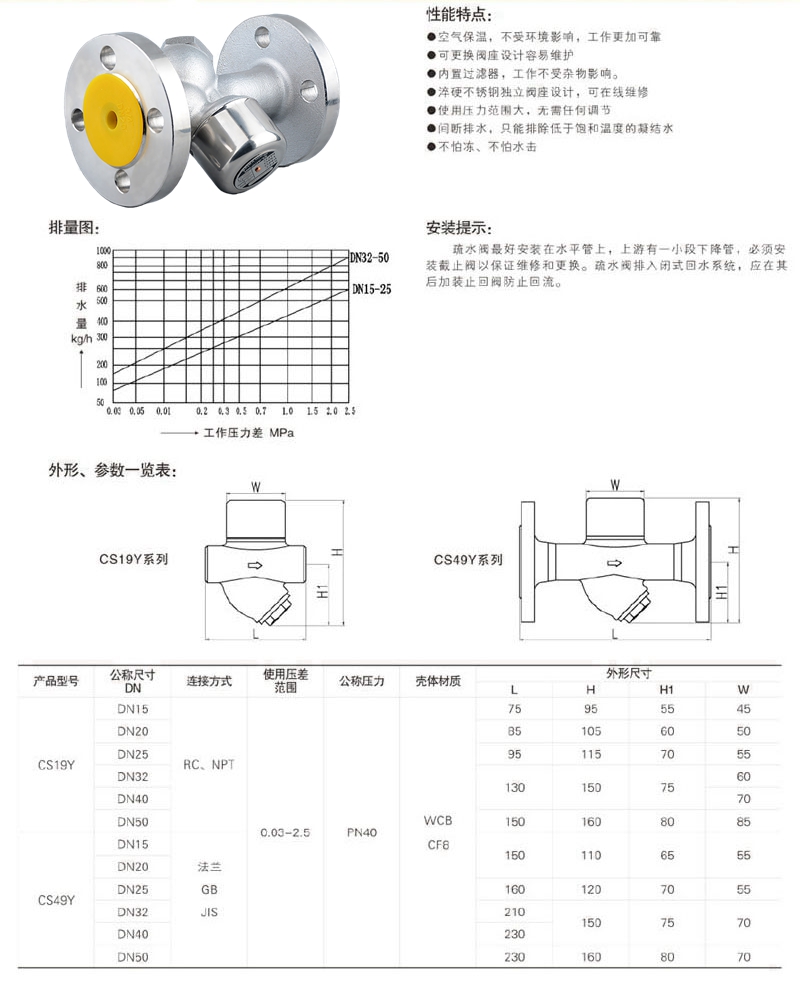

典型型号包括CS19H、CS49H 等，公称通径常见范围为 15-50mm，最高工作压力可达 26.0MPa。
热动力式疏水阀与热静力式疏水阀的区别
热动力式与热静力式疏水阀在驱动原理及适用场景上存在显著差异，选型时需加以区分 ：
驱动方式：热动力式依靠介质动态特性（流速与体积变化产生的压差）驱动；热静力式依靠介质温度变化（如双金属片或波纹管受热膨胀）驱动 。
响应速度：热动力式动作频率高，排水迅速但伴有噪音；热静力式动作较平缓，无噪音或噪音小，但存在一定过冷度 。
适用工况：热动力式耐水击、耐高压，适合蒸汽主管及伴热管线；热静力式更适合对噪音敏感或需要连续排水的换热设备，但不耐水锤 。
