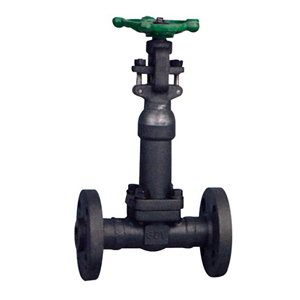

波纹管锻钢闸阀采用波纹管密封的设计，完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，波纹管锻钢闸阀不但提高了使用能源效率，增加生产设备安全性，减少了维修费用及频繁的维修保养，还提供了清洁安全的工作环境。
一、波纹管锻钢闸阀应用范围：
锻钢波纹管截止阀适用于石油、化工、制药、化肥、电力等行业的各种工况管路上，用于切断或接通管路介质。
二、波纹管锻钢闸阀结构特点：
1.双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免。
2.结构合理、密封可靠、性能优良、造型美观。
3.没有流体损失，降低能源损失，提高工厂设备安全。
4.密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长，减少维修次数，降低经营成本。
5.坚固耐用的波纹管密封设计，保证阀杆的零泄漏，提供无需维护的条件。
6.闸阀阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
7.阀杆升降位置指示更直观。
三、波纹管锻钢闸阀材质明细
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 As=合金钢：ss=不锈钢 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
四、波纹管锻钢闸阀尺寸(mm)
|
NPS |
缩径 |
3/8 |
1/2″ |
3/4″ |
1 |
1 1/4″ |
1 1/2″ |
2 |
|
全径 |
|
3/8 |
1/2″ |
3/4 |
1 |
1 1/4″ |
1 1/2″ |
|
|
L |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
|
|
H(0PEN) |
220 |
220 |
225 |
244 |
321 |
321 |
347 |
|
|
W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
|
|
重量 |
螺栓式 |
3.2 |
3.0 |
4.8 |
7.9 |
11.0 |
16.8 |
25.2 |
|
焊接式 |
3.0 |
2.8 |
4.8 |
7.0 |
9.6 |
13.5 |
20.25 |
|
订货须知：
一、①波纹管锻钢闸阀产品名称与型号②波纹锻钢管闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定波纹管锻钢闸阀型号，请按波纹锻钢管闸阀型号直接向我们沃托阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们沃托阀门专家为您审核把关。
