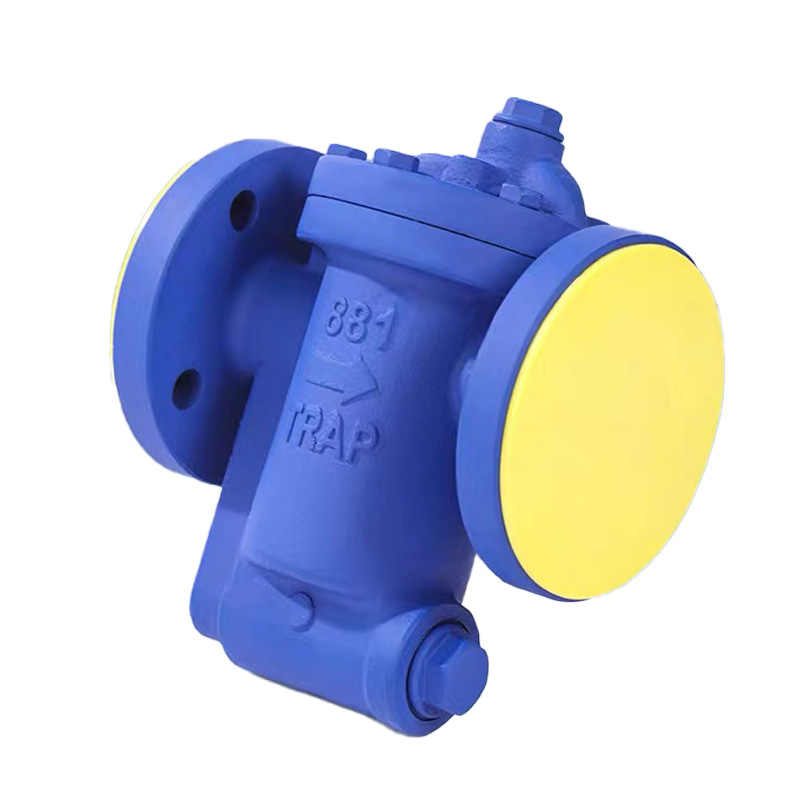

倒置桶式疏水阀是一种机械型蒸汽疏水装置，通过倒吊桶连接杠杆驱动阀芯，利用蒸汽与凝结水的密度差实现阻汽排水功能，广泛应用于工业蒸汽供热系统 。
倒置桶式疏水阀工作原理与结构特点
工作循环：装置启动时阀门全开，迅速排出空气和低温凝结水；当蒸汽进入倒吊桶内产生向上浮力，带动阀芯关闭阀门；部分蒸汽经顶部小孔排出凝结后，吊桶失去浮力下沉，重新开启阀门排水，形成间断排水循环 。
倒置桶式疏水阀结构设计：
核心部件：内部为开口向下的倒吊桶液位敏感件，连接杠杆系统控制阀芯开闭 。
材质工艺：内腔运动部件通常采用不锈钢材质，耐磨损、耐腐蚀，阀座与阀瓣位于阀体顶部具有自清洗性能 。
排气机制：倒置桶顶部设有小排气孔，能自动连续排放不凝性气体，但排气速度相对较慢 。
性能优势与局限
倒置桶式疏水阀主要优点：
高背压适应性：允许背压率高，通常可达 75%-90% 以上，在高背压工况下仍能良好工作 。
安全可靠性：失效模式通常为常开状态，适合汽轮机等需安全保障的场景；抗水击能力强，不怕水锤 。
节能抗污：阀座处于水封保护下无新鲜蒸汽泄漏，且阀瓣开关可使污物通过，不易堵塞 。
使用局限：
低压限制：工作压差小于 0.1MPa 时性能受限，不适合选用 。
水封依赖：若系统压力突然下降或应用于过热蒸汽，可能因闪蒸失去水封导致蒸汽泄漏，建议进口安装止回阀 。
环境要求：暴露在零度以下环境可能被冰冻损坏，需进行保温处理 。
应用领域与维护建议
适用行业：广泛应用于石油、化工、制药、造纸、纺织等工业领域的蒸汽加热设备及蒸汽管网 。
倒置桶式疏水阀安装维护：
安装规范：应水平安装在管路最低点，确认介质流向一致，每台加热设备各自安装 。
防护措施：阀前应安装过滤器并定期清理，低温环境需保温，压力波动大时进口处安装止回阀 。
选型参考：根据蒸汽系统压力、温度、流量及环境要求选择，常见公称压力 1.6-6.4MPa，工作温度 -20℃至 425℃ 。
