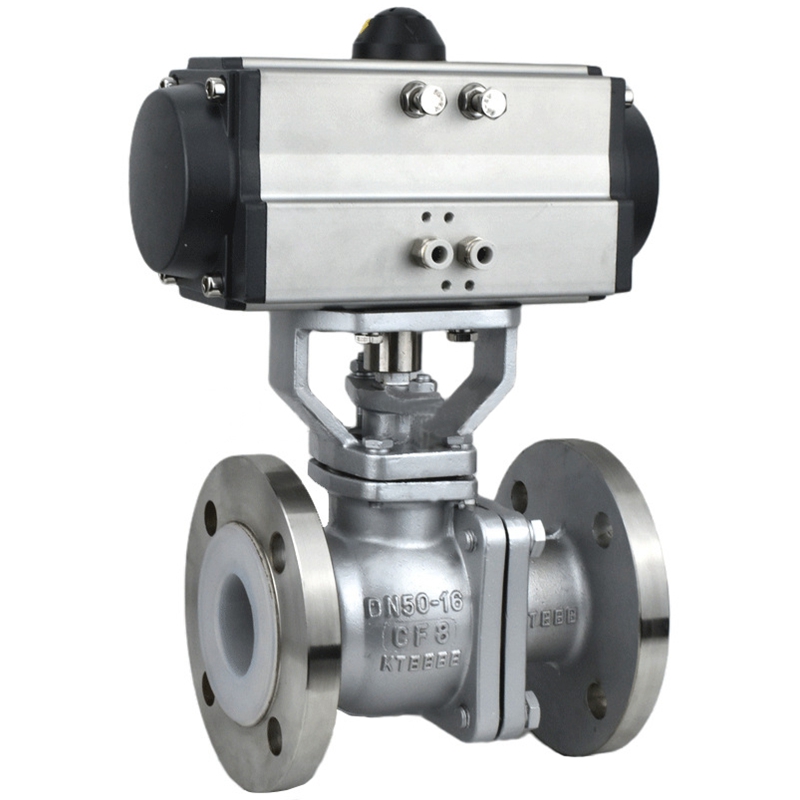

不锈钢气动衬氟球阀

  • 型   号:Q641F46-16P
  • 类   别:高压球阀
  • 材   质:DN15~DN300mm
  • 压   力:PN16

不锈钢气动衬氟球阀具有超强的耐腐蚀性能,阀芯采用氟塑料作为内衬和软密封阀座,气动衬氟球阀适用于各种强腐蚀性介质及强酸、强碱的管道中,做开关切断或调节使用,Q641F46气动球阀采用聚四氟乙烯制成的密封圈,结构密封性能可靠。

分享到:

 不锈钢气动衬氟球阀(防腐球阀)具有超强的耐腐蚀性能,阀芯采用氟塑料作为内衬和软密封阀座,特别适用于各种强腐蚀性介质及强酸、强碱的管道中,做开关切断或调节使用。Q641F46气动球阀采用聚四氟乙烯制成的密封圈,结构密封性能可靠,最高可达零泄露,是防腐阀门里最佳选择之一。气动衬氟球阀只适用于压力在2.5Mpa之内的工况中,介质温度不宜超过180℃,且不适于抽高真空环境里。

不锈钢气动衬氟球阀结构原理:

不锈钢气动衬氟球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞的,阀恋和阀体内侧全部采用氟塑料制成,壳体采用熔模精密铸造,强度高、外观光洁,与液体接触部分全部为氟塑料,是专门为控制各种强腐蚀性介质的启闭而进行设计的球阀,其具有开关轻便,体积小,密封可靠,结构简单,维修方便,使用范围广等优点。

不锈钢气动衬氟球阀优点:

1.采用氟塑料密封,具有极高的化学稳定性,可以适用于任何强腐蚀性化学介质;
2.采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护;

3.启闭件球体与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲击承压件内的可能性,从根本上保证了工程中的使用安全性;

4.结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏。

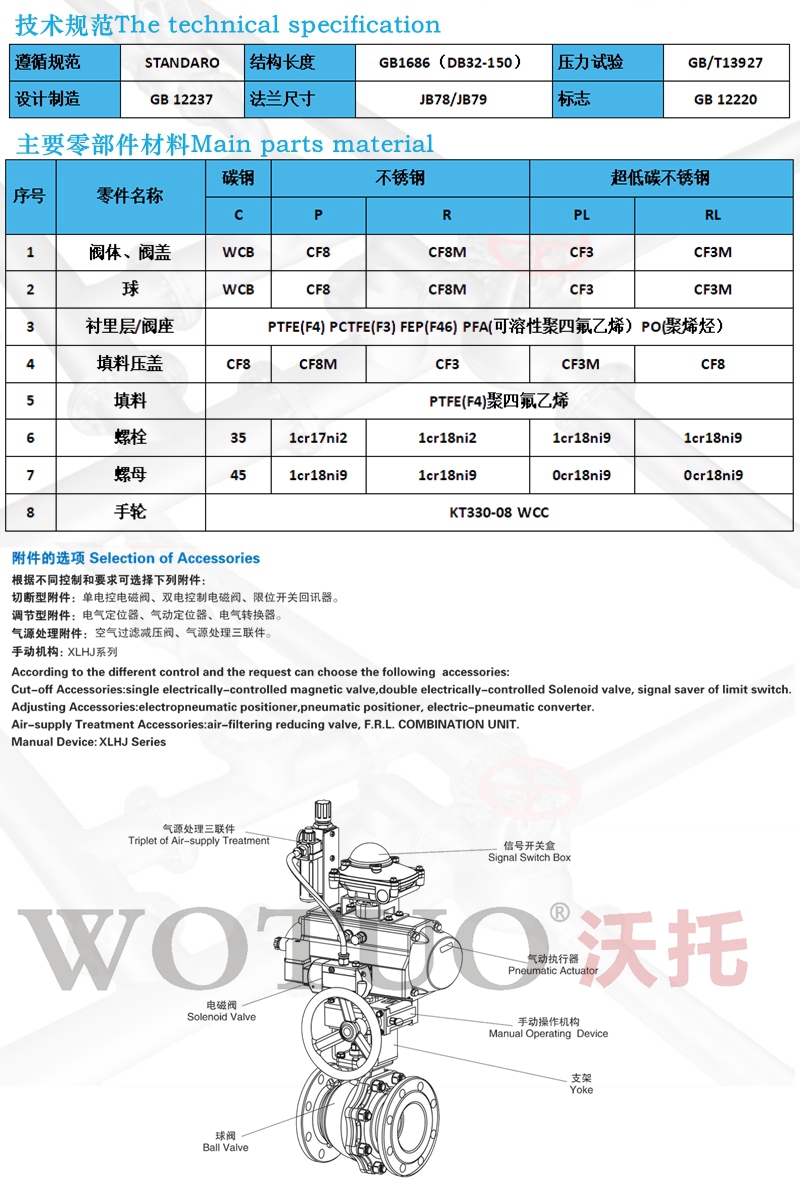

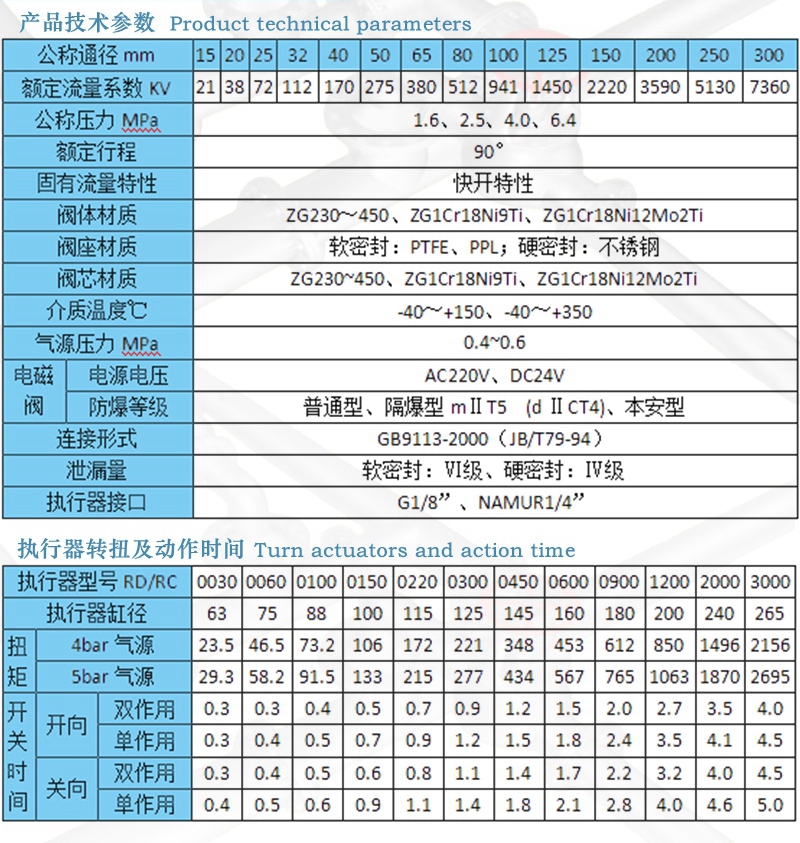

不锈钢气动衬氟球阀技术参数:

公称通径

DN15DN300(mm)

公称压力

PN0.61.01.6MPa

驱动形式

压缩空气4-7bar(可带手动装置)

连接方式

法兰式连接

结构形式

两段式阀体(全衬氟球体)

动作范围

090°

使用温度

聚四氟乙烯PTFE:-29+180℃

适用介质

弱腐蚀性介质以及强酸强碱等

控制方式

开关模式,调节型(定位器4-20mA模拟信号)

作用形式

单作用弹簧复位(常开型,常闭型),双作用(气开气关)

 气动衬氟球阀,不锈钢气动衬氟球阀,铸钢气动衬氟球阀气动衬氟球阀,不锈钢气动衬氟球阀,铸钢气动衬氟球阀气动衬氟球阀,不锈钢气动衬氟球阀,铸钢气动衬氟球阀

气动衬氟球阀安装指导:

 1、安装前的准备:

(1)管路气动衬氟球阀前后管线已准备好。前后管道应同轴,两法兰密封面应平行。管道应能承受管路气动衬氟球阀的重量,否则管道上必须配有适当的支撑。

(2)把衬氟阀门前后管线吹扫干净,清除掉管道内的油污、焊渣和一切其它杂质。

(3)核对管路气动衬氟球阀的标志,查明管路气动球阀完好无损。将阀全开全闭数次证实其工作正常。

(4)拆去管路气动衬氟球阀两端连接法兰上的保护件。

(5)检查阀孔清除可能有的污物,然后清洗阀孔。阀座与球之间即使仅有微小颗粒的异物也可能会损伤阀座密封面。

2、安装:

(1)把阀装上管线。阀的任何一端都可装在上游端。用手柄驱动的衬氟球阀可安装在管道上的任意位置。但带有齿轮箱或气动驱动器的管路气动衬氟球阀应直立安装,即安装在水平管道上,且驱动装置处于管道上方。

(2)阀门法兰与管线法兰间按管路设计要求装上密封垫。

(3)法兰上的螺栓需对称、逐次、均匀拧紧。

(4)连接气动管线(采用气动驱动器时)

3、安装后的检查:

(1)操作驱动器启、闭管路气动衬氟球阀数次,应灵活无滞涩,证实其工作正常。

(2)按管路设计要求对管道与管路气动球阀间的法兰结合面进行密封性能检查。
