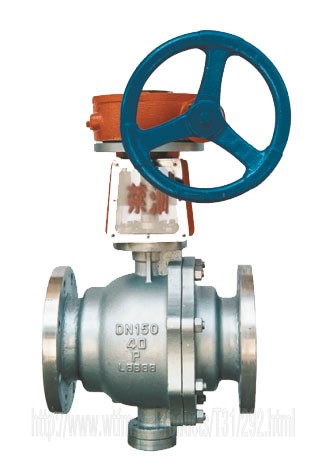

保温球阀
- 型 号:BQ41F
- 类 别:保温球阀
- 材 质:铸钢、合金钢、不锈钢等
- 压 力:PN1.0MPa~PN16.0MPa
保温球阀具有良好的保温保冷特性,且球阀的通径与管径一致,同时又能有效降低管路中介质热量损失,保温球阀具有结构简单、体积小、重量轻,紧密可靠等优点,保温球阀主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。
咨询热线:021-57522756
保温球阀具有良好的保温保冷特性,且球阀的通径与管径一致,同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。
一、保温球阀的优点
1.启闭无摩擦:这一功能完全解决了传统球阀因密封面之间相互摩擦而影响密封的问题。
2.上装式结构:对装在管道上的球阀可直接在线检查与维修,能有效减少装置停车,降低成本。
3.单阀座设计:消除了球阀中腔介质因异常升压而影响使用安全的问题。
4.低扭矩设计:特殊结构设计的阀杆,只需配一个小手把球阀就能轻松启闭。
5.楔形密封结构:球阀是靠阀杆提供的机械力,将球楔压到阀座上而密封,使球阀的密封性不受管线压差变化的影响,在各种工况下密封性能都有可靠保证。
6.密封面的自清洁结构。当球体倾离阀座时,管线中的流体沿球体密封面成360°均匀通过,不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的。
二、保温球阀的执行标准
设计制造 |
GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351 |
结构长度 |
GB/T 12221-1989、ANSI B16.10;JIS B2002 |
连接法兰 |
JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406;ANSI B16.5;JIS B2212~2214 |
压力试验 |
JB/T 9092-1999、API 598 |
传动方式 |
手动、蜗轮蜗杆传动、气动、电动。 |
三、保温球阀的技术参数
公称通径 |
DN15~200、NPS 3/4~8 |
公称压力(Mpa) |
PN1.6~2.5、Class150~300、10K、20K |
适用介质 |
水、蒸汽、油品、硝酸、醋酸、等腐蚀性介质 |
适用温度 |
-29~180℃(聚四氟乙烯)、-20~300℃(对位聚笨) |
四、保温球阀的组成零件材料
零件名称 |
CF8系列 |
CF3系列 |
CF8系列 |
CF3系列 |
CF8系列 |
阀体 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
球体 |
F304 |
F304L |
F316 |
F316L |
1Cr13 |
阀座 |
PTFE |
PTFE |
PTFE |
PTFE |
PTFE |
阀座支承 |
304 |
304L |
316 |
316L |
25 |
O形圈 |
氟橡胶 |
氟橡胶 |
氟橡胶 |
氟橡胶 |
氟橡胶 |
阀杆 |
F304 |
F304L |
316 |
F316L |
1Cr13 |
填料 |
PTFE |
PTFE |
PTFE |
PTFE |
PTFE |
阀杆轴承 |
PTFE+304 |
PTFE+304L |
PTFE+316 |
PTFE+316L |
PTFE+304 |
填料压环 |
304 |
304L |
316 |
316L |
1Cr13 |
夹套 |
304 |
304L |
316 |
316L |
25 |
夹套接管 |
304 |
304L |
316 |
316L |
1Cr13 |
五、保温球阀的外形连接和连接尺寸
压力MPA |
口径MM |
配对法兰 |
L |
D |
D1 |
D2 |
b |
Z-Φd |
3-G |
1.6 |
15 |
DN32 |
108 |
135 |
100 |
78 |
16 |
4-18 |
3-8 |
20 |
DN40 |
117 |
145 |
110 |
85 |
16 |
4-18 |
3-8 |
|
25 |
DN50 |
127 |
160 |
125 |
100 |
16 |
4-18 |
3-8 |
|
32 |
DN65 |
140 |
180 |
145 |
120 |
18 |
8-18 |
1/2 |
|
40 |
DN65 |
165 |
180 |
145 |
120 |
18 |
8-18 |
1/2 |
|
50 |
DN80 |
178 |
195 |
160 |
135 |
19 |
8-18 |
1/2 |
|
65 |
DN125 |
203 |
245 |
210 |
185 |
21 |
8-18 |
1/2 |
|
80 |
DN150 |
229 |
280 |
240 |
210 |
23 |
8-23 |
1/2 |
|
100 |
DN200 |
254 |
335 |
295 |
265 |
24 |
12-23 |
1/2 |
|
125 |
DN200 |
267 |
335 |
295 |
265 |
24 |
12-23 |
1/2 |
|
150 |
DN250 |
292 |
405 |
355 |
320 |
28 |
12-25 |
1/2 |
|
200 |
DN350 |
330 |
520 |
470 |
435 |
32 |
16-25 |
3/4 |
|
2.5 |
15 |
DN32 |
108 |
135 |
100 |
78 |
18 |
4-18 |
3-8 |
20 |
DN40 |
117 |
145 |
110 |
8, 5 |
18 |
4-18 |
3-8 |
|
25 |
DN50 |
127 |
160 |
125 |
100 |
20 |
4-18 |
3-8 |
|
32 |
DN65 |
140 |
180 |
145 |
120 |
20 |
8-18 |
1/2 |
|
40 |
DN65 |
165 |
180 |
145 |
120 |
22 |
8-18 |
1/2 |
|
50 |
DN80 |
178 |
195 |
160 |
135 |
22 |
8-18 |
1/2 |
|
65 |
DN125 |
203 |
230 |
190 |
160 |
26 |
8-23 |
1/2 |
|
80 |
DN150 |
229 |
300 |
250 |
218 |
28 |
8-25 |
1/2 |
|
100 |
DN200 |
254 |
360 |
310 |
278 |
30 |
12-25 |
1/2 |
|
125 |
DN200 |
267 |
425 |
370 |
332 |
30 |
12-30 |
1/2 |
|
150 |
DN250 |
292 |
425 |
370 |
332 |
32 |
12-30 |
1/2 |
|
200 |
DN350 |
330 |
550 |
490 |
448 |
40 |
16-34 |
3/4 |
专业制造、专业服务,沃托为你创造更多价值
不断提升服务质量,精益求精,“真诚的服务”是沃托永恒的主题。沃托严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我厂做出如下承诺:
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。
售前服务
产品介绍,技术交流,非标产品设计,疑难解答
售中服务
①守信合同,保证及时供货,随时保持与客户联系。
②对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
①沃托产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
②产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
③对用户投诉产品质量问题,快速做出反映处理。
④对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,一边提高沃托的服务质量。
订货流程
1、客户采购清单请传真至 021-33275154,或来电咨询 021-57522756。
2、收到客户采购清单,为客户提供阀门型号选型与报价(价格清单)。
3、具体商定:交货期、特殊要求等事宜。
订货须知
1、客户对产品有特殊要求,须在订货合同中提供以下说明:
①结构长度。
②连接形式。
③公称直径、全通径、缩径、管道尺寸。
④运用介质及温度、压力范围。
⑤实验、检验标准及其他要求。
2、本场可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
