法兰锻钢截止阀
- 型 号:J41H
- 类 别:锻钢截止阀
- 材 质:锻钢、合金钢等
- 压 力:PN1.6MPa~32MPa
锻钢截止阀是一种常用的截断阀,锻钢截止阀主要用来接通或截断管路中的介质,一般不用于调节流量;锻钢截止阀适用于小口径的管道,密封面不易磨损、擦伤,密封性能好,启闭时阀瓣行程小,启闭时间较短等优点。
咨询热线:021-57522756
一、锻钢截止阀执行标准
设计制造 |
GB12224 GB/T12228 BG/T12235 |
法兰尺寸 |
JB/T82.1~82.4-94 |
结构长度 |
JB/T96-95 |
检验和试验 |
GB/T13927 |
二、锻钢截止阀性能参数
试验项目(PN) |
1.6 |
2.4 |
4.0 |
6.4 |
10.0 |
16.0 |
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
密封试验 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
17.6 |
气密封试验 |
0.6 |
|||||
适用温度 |
≤425℃ |
|||||
适用介质 |
水、油品、蒸气 |

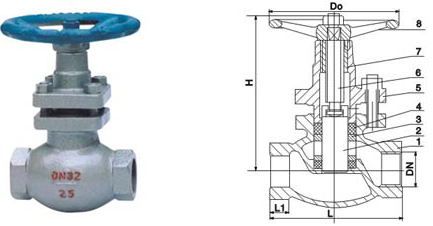

三、锻钢截止阀主要外形和连接尺寸
公称通径 |
主要外形尺寸和连接尺寸 |
|||||||
L |
d |
S |
L1 |
T |
L2 |
H |
D0 |
|
J41H-16 CJ41H-25 J41H-40 J11H-16 CJ11H-25 J11H-40 J61H-16C J61H-25 J61H-40 |
||||||||
15 |
90 |
13 |
22.5 |
10 |
1/2 |
15 |
159 |
98 |
20 |
100 |
18 |
28.5 |
11 |
3/4 |
17 |
190 |
112 |
25 |
120 |
23 |
34.5 |
12 |
1 |
19 |
208 |
126 |
32 |
140 |
29 |
43 |
14 |
1? |
21 |
216 |
166 |
40 |
170 |
36 |
49 |
15 |
1? |
21 |
247 |
188 |
50 |
200 |
46 |
61 |
16 |
2 |
25 |
290 |
220 |
J41H-64 J11H-64 J61H-64 |
||||||||
15 |
90 |
13 |
22.5 |
10 |
1/2 |
15 |
159 |
98 |
20 |
100 |
18 |
28.5 |
11 |
3/4 |
17 |
190 |
112 |
25 |
120 |
23 |
34.5 |
12 |
1 |
19 |
208 |
126 |
32 |
140 |
29 |
43 |
14 |
1? |
21 |
216 |
166 |
40 |
170 |
36 |
49 |
15 |
1? |
21 |
258 |
188 |
50 |
210 |
46 |
61 |
16 |
2 |
25 |
405 |
220 |
四、锻钢截止阀主要外形和连接尺寸
公称通径 |
主要外形尺寸和连接尺寸 |
|||||||
L |
d |
S |
L1 |
T |
L2 |
H |
D0 |
|
J41H-100 J11H-100 J61H-100 |
||||||||
15 |
90 |
13 |
22.5 |
10 |
1/2 |
15 |
159 |
98 |
20 |
100 |
18 |
28.5 |
11 |
3/4 |
17 |
190 |
112 |
25 |
120 |
23 |
34.5 |
12 |
1 |
19 |
208 |
126 |
32 |
140 |
29 |
43 |
14 |
1? |
21 |
216 |
166 |
40 |
170 |
26 |
49 |
15 |
1? |
21 |
258 |
188 |
50 |
210 |
46 |
61 |
16 |
2 |
25 |
405 |
220 |
J41H-160 J11H-160 J61H-160 |
||||||||
15 |
90 |
13 |
22.5 |
10 |
1/2 |
15 |
159 |
98 |
20 |
100 |
18 |
28.5 |
11 |
3/4 |
17 |
190 |
112 |
25 |
120 |
23 |
34.5 |
12 |
1 |
19 |
208 |
126 |
32 |
140 |
29 |
43 |
14 |
1? |
21 |
216 |
188 |
40 |
170 |
36 |
49 |
15 |
1? |
21 |
258 |
220 |
50 |
210 |
46 |
61 |
16 |
2 |
25 |
405 |
220 |
专业制造、专业服务,沃托为你创造更多价值
不断提升服务质量,精益求精,“真诚的服务”是沃托永恒的主题。沃托严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我厂做出如下承诺:
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。
售前服务
产品介绍,技术交流,非标产品设计,疑难解答
售中服务
①守信合同,保证及时供货,随时保持与客户联系。
②对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
①沃托产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
②产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
③对用户投诉产品质量问题,快速做出反映处理。
④对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,一边提高沃托的服务质量。
订货流程
1、客户采购清单请传真至 021-33275154,或来电咨询 021-57522756。
2、收到客户采购清单,为客户提供阀门型号选型与报价(价格清单)。
3、具体商定:交货期、特殊要求等事宜。
订货须知
1、客户对产品有特殊要求,须在订货合同中提供以下说明:
①结构长度。
②连接形式。
③公称直径、全通径、缩径、管道尺寸。
④运用介质及温度、压力范围。
⑤实验、检验标准及其他要求。
2、本场可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
