卡套式三通球阀

  • 型   号:BV3W-10OD
  • 类   别:三通球阀
  • 材   质:Φ4~Φ14
  • 压   力:上海

卡套式三通球阀用于流路的切换,通过三通球阀可以实现一个入口有选择的切换至两个出口;卡套式三通球阀广泛应用于水处理设备、化工设备、石化设备、石油设备、造纸设备、采矿设备等等,卡套螺母向前运动推动后卡套向前,同时后卡套推动前卡套向前运动。

分享到:

 一、卡套式三通球阀工作原理
卡套式三通球阀密封性能好。球阀阀座(密封圈)一般采用聚四氟乙烯等弹性材料制造,易于保证密封,而且球阀的密封力随着介质压力的增加而增大。卡套式三通球阀靠介质压力将球体压紧在出口端阀座上,其使用压力和通径受到一定限制.采用90°传动,故开关方便迅速,可以实行快速启闭。
1

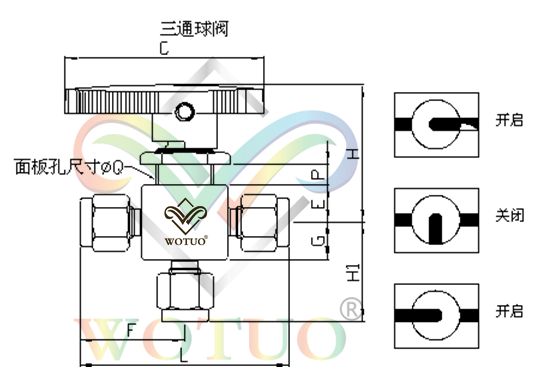

、通过螺纹机械式推进,卡套螺母向前运动推动后卡套向前,同时后卡套推动前卡套向前运动。卡套式三通球阀结构图,卡套式三通球阀尺寸图
2
、球阀通道平整光滑便于管道扫线清洗,可以输送浆液及固体颗粒等介质.
3
、采用PTFE(特氟隆)等材料作为密封,具有良好润滑性和弹性,与球体摩擦系小,使用寿命长.
4
、启闭迅速,启闭时只需把球体转动90°,方便而迅速.
5
、球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通,介质流过球阀,相当于流过一段直通的管子,在各类阀门中球阀的流体阻力最小。
6
卡套式三通球阀广泛应用于水处理设备、化工设备、石化设备、石油设备、造纸设备、采矿设备等等,进,卡套螺母向前运动推动后卡套向前,同时后卡套推动前卡套向前运动。

二、卡套式三通球阀特点:
卡套式三通球阀用于流路的切换,通过三通球阀可以实现一个入口有选择的切换至两个出口

卡套式三通球阀优秀的顶部填料密封,保证密封可靠。顶部压盖设计,使阀门可在线调整

卡套式三通球阀用于流路的开通-截断
④球阀无调节能力,如果系统需要实现流量调节,必须串联调节阀来完成

卡套式三通球阀的工作压力可达20.6MPa

卡套式三通球阀的标准形式是水平阀,也可选用角式阀
⑦使用介质为氧气时,需采用脱脂处理
⑧可面板安

三、卡套式三通球阀结构尺寸

端接

产品编号

通径

mm

Cv

尺寸(mm

入口/出口

尺寸

C

G

E

F

L

P

Q

H

H1

公制管接头

mm

3

kpc-1

2.4

0.15

48.6

9

9

25.6

51.2

4

14.5

33.5

24

4

kpc-2

2.4

0.15

48.6

9

9

26.5

53

4

14.5

33.5

25

6

kpc-3

3.2

0.35

48.6

8.5

9

28.7

57.4

4

14.5

33.5

26.7

kpc-4

4.5

0.9

64.5

11.8

10.5

30.7

61.4

6

19.5

40.5

30

8

kpc-5

4.5

0.9

64.5

10.5

10.5

31.5

63

6

19.5

40.5

29

10

kpc-6

4.5

0.9

64.5

12

12

33

66

5

19.5

40.5

32

kpc-7

7

2.0

84

14

14

39.5

79.1

7

27.5

54.5

34

12

kpc-8

4.5

0.9

64.5

12

13

35

70

3

19.5

40.5

34

英制管接头

in.

1/8

kpd-1

2.4

0.15

48.6

9

9

25.6

51.2

4

14.5

33.5

24.1

1/4

kpd-2

3.2

0.35

48.6

8.5

9

28

56

4

14.5

33.5

26

kpd-3

4.5

0.9

64.5

11.8

10.5

30

60

6

19.5

40.5

29.3

3/8

kpd-4

4.5

0.9

64.5

12

12

32.15

64.3

5

19.5

40.5

31.3

kpd-5

7

2.0

84

14

14

38.8

77.6

7

27.5

54.5

33.2

英制螺钉接头(in.

1/16

kpd-6

1.4

0.08

48.6

9

9

24.5

49

4

14.5

33.5

24.5

内锥管螺纹NPT(In.)

1/4

kpd-7

4.5

0.75

64.5

10.5

10.5

26.15

52.3

6

19.5

40.5

26.2

内锥管螺纹Rc(in.)

1/4

kpd-

4.5

0.75

64.5

10.5

10.5

26.15

52.3

6

19.5

40.5

26.2

◆表中尺寸F、L、H、H1为手预紧的尺寸,仅供参考,可能有变动。
◆P值为最大面板厚度
◆H为安装尼龙手柄时的尺寸

三通卡套式球阀安装说明

    三通卡套式球阀具有结构简单、使用方便和不用焊接等优点。但在中高压液压系统中,若操作不当往往会造成泄漏,影响其推广使用。沃托阀门经过多年的实践总结了一些经验,取得了较好的效果。

  三通卡套式球阀主要由具有24度锥形孔的接头体1、带尖锐内刃的卡套2和起压紧作用的压紧螺母三部分组成。旋紧螺母3时,卡套2被推进24度的锥孔中并随之变形,使卡套与接头体内锥面形成球面接触密封;同时,卡套的内刃口嵌入钢管4的外壁,在外壁上压出一个环行凹槽,从而起到可靠密封的作用。钢管最好选择消除应力退火的20#精拔管,这样有利于卡套内刃嵌入钢管外表面,起到可靠密封作用。
