400X流量控制阀

  • 型   号:400X
  • 类   别:400X流量控制阀♀水泵流量控制阀♀上海400X流量控制阀生产厂家♀400X流量控制阀尺寸
  • 材   质:DN20~800
  • 压   力:上海

400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。400X流量控制阀利用水力自动操作,控制和调节主阀开度,使通过主阀的流量保持不变。

分享到:

一、400X流量控制阀工作原理:

 当阀门从进口端给水时,水流过针阀进入主阀控制室,并经过导阀、球阀流出主阀控制室到出口,此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀,可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力,即可使主阀开度保持在设定开度,并在压力变化时导阀进行自动调节,保持流量不变。

二、400X流量控制阀用途

400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,控制和调节主阀开度,使通过主阀的流量保持不变。

400X流量控制阀利用水力自力控制,不需要其它装置和能源,保养简便,流量控制稳定。

400X流量控制阀产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

三、400X流量控制阀主要技术参数:

公称压(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

出口可调压力(MPa)

压力特性
P2P1

流量特性
P2P1

适用介质

介质温度()

1.0

1.5

1.1

0.09-0.8

P2×8%

P2×15%

0-80

1.6

2.4

1.76

0.10-1.2

P2×10%

P2×20%

2.5

3.75

2.75

0.15-1.6

P2×12%

P2×25%

四、400X流量控制阀主要零件材料:

零件名称

零件材料

阀体 阀盖

WCB

阀座 阀盘

铜合金

密封圈 O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

浮球阀

铜合金

微型过滤器

不锈钢

五、400X流量控制阀连接尺寸:

DN

L

A

A1

H

H1

F

D
mm

D1
mm

D2
mm

n-Φd

mm

mm

mm

mm

mm

mm

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

20

180

292

136

342

247

116

105

105

105

75

75

75

58

58

56

4-13.5

4-13.5

4-14

25

180

292

136

342

247

116

115

115

115

85

85

85

68

68

65

4-13.5

4-13.5

4-14

32

180

292

136

342

247

116

140

140

140

100

100

100

78

78

76

4-17.5

4-17.5

4-18

40

240

330

155

395

278

170

150

150

150

110

110

110

88

88

84

4-17.5

4-17.5

4-18

50

240

330

155

395

278

170

165

165

165

125

125

125

102

102

99

4-17.5

4-17.5

4-18

65

250

350

165

405

298

180

185

185

185

145

145

145

122

122

118

4-17.5

4-17.5

8-18

80

285

365

175

430

313

210

200

200

200

160

160

160

133

133

132

8-17.5

8-17.5

8-18

100

360

410

195

510

350

275

220

220

235

180

180

190

158

158

156

8-17.5

8-17.5

8-22

125

400

455

220

560

365

310

250

250

270

210

210

220

184

184

184

8-17.5

8-17.5

8-26

150

455

475

230

585

420

355

285

285

300

240

240

250

212

212

211

8-22

8-22

8-26

200

585

530

255

675

450

460

340

340

360

295

295

310

268

268

274

8-22

12-22

12-26

250

650

623

300

730

470

500

395

405

425

350

355

370

320

320

330

12-22

12-26

12-30

300

800

700

340

760

490

580

445

460

485

400

410

430

370

370

389

12-22

12-26

16-30

350

860

840

415

840

526

640

505

520

555

460

470

490

430

430

448

16-22

16-26

16-33

400

960

880

430

910

570

715

565

580

620

515

525

550

482

482

503

16-26

16-30

16-36

450

1075

930

460

1030

610

780

615

640

670

565

585

600

532

550

548

20-26

20-30

20-36

500

1075

980

490

1135

665

830

670

715

730

620

650

660

585

585

609

20-26

20-33

20-36

600

1230

1060

530

1270

725

920

780

840

845

725

770

770

685

685

720

20-30

20-36

20-39

700

1650

1130

560

1460

865

980

895

910

960

840

840

875

800

800

820

24-30

24-36

24-42

800

1750

1250

610

1640

975

1050

1015

1025

1085

950

950

990

905

905

928

24-33

24-39

24-48

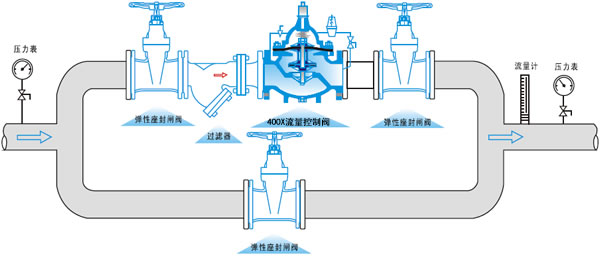

六、400X流量控制阀安装示意图

 400X流量控制阀,流量控制阀安装示意图,400X流量控制阀原理

订货须知:

   一、①400X流量控制阀产品名称与型号②400X流量控制阀口径③是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定400X流量控制阀型号,请按400X流量控制阀型号直接向我们沃托阀门销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们沃托阀门专家为您审核把关。
