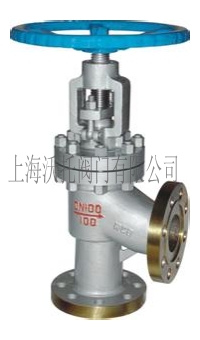

柱塞截止阀

  • 型   号:J40HX
  • 类   别:柱塞截止阀
  • 材   质:铸钢、锻钢、不锈钢等
  • 压   力:PN1.6~6.4

柱塞截止阀密封圈采用新型非金属材料制成,柱塞截止阀有经受长期高温、高压而不丧失弹性的性能,而且柱塞与密封圈之间的接触面积大,再者,密封圈系混合材料性能好,因此,密封可靠,经久耐用;柱塞截止阀主要适用于冶金、电业、化工、炼油、化肥、轻工、食品等行业中。

咨询热线:021-57522756

一、柱塞截止阀特点

1、在截止阀中柱塞与密封采用过盈配合,通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封 ,从而保证了截止阀的密封性,杜绝了外泄漏

2、由于密封环采用回弹性强、耐磨性高的无毒新型密封材料,所以密封可靠,经久耐用,从而提高截止阀的使用寿命

3、本截止阀结合柱塞阀的无泄漏优点和截止阀启闭快的特点,成为一种结构新颖,用途广泛的新品种

二、柱塞截止阀执行标准

设计标准: GB12233-8912235-89

结构长度:GB12221-89

法兰连接:GB79-59GB113.19113.26

传动方式:手动

试验与检验:ZBJ160006GB4981

三、柱塞截止阀性能规范

公称压力

1.6

2.5

4.0

6.4

10.0

壳体试验压力(MPa

2.4

3.75

6.0

9.6

15.0

高压密封试验压力(MPa

1.76

2.75

4.4

7.04

11.0

低压气密封试验压力(MPa

0.50.7

适用介质

水、蒸汽、油品(C

硝酸类(P)、醋酸类(R

适用温度(℃)

≤425

≤200

四、柱塞截止阀主要外形和连接尺寸

柱塞截止阀型号

公称通径

主要外形尺寸和连接尺寸

L

D

D1

D2

b

Z-d

D0

UJ41H/Y/W-16C/P/R

15

130

95

65

45

14

4-14

80

20

150

105

75

55

14

4-14

100

25

160

115

85

65

14

4-14

120

32

180

135

100

78

16

4-18

140

40

200

145

110

85

16

4-18

160

50

230

160

125

100

16

4-18

180

65

290

180

145

120

18

4-18

220

80

310

195

160

135

20

8-18

240

100

350

215

180

155

20

8-18

280

125

400

245

210

185

22

8-18

320

150

480

280

240

210

24

8-23

350

200

600

335

295

265

26

12-23

450

250

650

405

355

320

30

12-25

500

300

750

460

410

375

30

12-25

560

350

850

520

470

435

34

16-25

640

400

950

580

525

485

36

16-30

720

UJ41H/Y/W-25C/P/R

15

130

95

65

45

16

4-14

80

20

150

105

75

55

16

4-14

100

25

160

115

85

65

16

4-14

120

32

180

135

100

78

18

4-18

140

40

200

145

110

85

18

4-18

160

50

230

160

125

100

20

4-18

180

65

290

180

145

120

22

8-18

220

80

310

195

160

135

22

8-18

240

100

350

230

190

160

24

8-23

280

125

400

270

220

188

28

8-25

320

150

480

300

250

218

30

8-25

350

200

600

360

310

278

34

12-25

450

250

650

425

370

332

36

12-30

500

300

750

485

430

390

40

16-30

560

350

850

550

490

448

44

16-34

640

400

950

610

550

505

48

16-34

720

UJ41H/Y/W-40C/P/R

15

130

95

65

45

16

4-14

80

20

150

105

75

55

16

4-14

100

25

160

115

85

65

16

4-14

120

32

180

135

100

78

18

4-18

140

40

200

145

110

85

18

4-18

160

50

230

160

125

100

20

4-18

180

65

290

180

145

120

22

8-18

220

80

310

195

160

135

22

8-18

240

100

350

230

190

160

24

8-23

280

125

400

270

220

188

28

8-25

320

150

480

300

250

218

30

8-25

350

200

600

375

320

282

38

12-30

450

250

650

445

385

345

42

12-34

500

300

750

510

450

408

46

16-34

560

350

850

570

510

465

52

16-34

640

400

950

655

585

535

58

16-41

720

柱塞截止阀结构图
