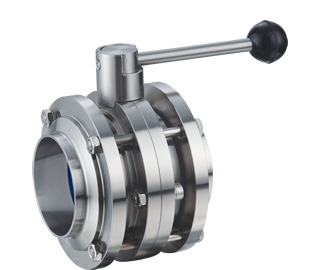

卫生级双活接蝶阀

  • 型   号:WD61F
  • 类   别:卫生级阀门
  • 材   质:DN15~50
  • 压   力:上海

卫生级双活接蝶阀属中线不锈钢软密封蝶阀,其密封原理为,阀板加工时保证其密封面具有合适的表面粗造度值;卫生级双活接蝶阀内外用高档抛光设备处理,达到表面精密度要求;卫生级双活接蝶阀适用液体、气体、油品、各种高腐蚀化学介质。

分享到:

一、卫生级双活接蝶阀工作原理

卫生级双活接蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种不锈钢阀门。卫生级双活接蝶阀蝶板安装于管道的直径方向。在不锈钢蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。

二、卫生级双活接蝶阀用途

卫生级双活接蝶阀专用于乳制品、食品、制药、啤酒、化妆品等工业领域。所有与介质接触部份均为镜面抛光。

卫生级双活接蝶阀密封圈Ф25-Ф108使用范围为两种:三元乙丙(EPDM)、硅胶(SI ),Ф57以下为三元乙丙(EPDM) ;启闭件往复回转90°左右来开启、关闭和调节流体通道的一种不锈钢蝶阀。

卫生级双活接蝶阀不仅结构简单、体积小、重量轻、材料耗用省,安装尺寸小、而且驱动力矩小,操作简便、迅速,并且还可同时具有良好的流量调节功能和关闭密封特性。在完全开启时,具有较小的流阻,当开启在大约°70°之间时,又能进行灵敏的流量控制,因而在大口径的调节领域,阀板的运动带有擦拭性,因而可用于带悬浮固定颗粒的介质,依据密封件的强度也可用于粉状和颗粒状介质。

三、卫生级双活接蝶阀密封性能:

卫生级双活接蝶阀属中线不锈钢软密封蝶阀,其密封原理为,阀板加工时保证其密封面具有合适的表面粗造度值,合成橡胶阀座在模压成型时形成密封面合适的表面粗糙值。不锈钢蝶阀关闭时,通过阀板的转动,阀板的外圆密封面挤压合成橡胶阀座,使合成橡胶阀座产生弹性变形弹性力作为密封比压保证阀门的密封
四、卫生级双活接蝶阀特点

1、橡胶密封圈与阀板均采用进口件,保证了不锈钢蝶阀的使用性能和使用

2、采用高精度数控车床精车阀体,保证了不锈钢蝶阀可靠的互换性,免去了因更换橡胶而不能保证其使用性能的麻烦。

3、阀杆镶装尼龙轴套,减小了磨擦力因而开启灵活轻松.钢件均采用不锈钢制作,橡胶采用食品橡胶,卫生质量高。

4、阀体通径与管道内径等径,开启时窄而呈流线型的阀板与流体方向一致,流量大而阻力小,无物料积聚手柄采用扳动式和拉动式,可承受较大操作力矩,不易扳断。

5、开闭范围为90度,可固定于每隔15度的位置上,具有可调性,且开闭迅速,操作方便。

6、阀体均采用可拆连接,结构简单,维修方便。

7、造型轻巧美观,表面光亮而不粘尘,无毛刺扎手。

8、经过严密的强度和密封试验,保证质量。

9、抽样进行不低于30000次的疲劳寿命试验,保证了其使用寿命。
五、卫生级三片式蝶阀选用原则

卫生级双活接蝶阀(中线软密封蝶阀)适用于要求达到完全密封、气体试验泄漏为零、寿命要求较高、工作温度在此10℃至150℃的淡水、污水、海水、盐水、蒸气、天然气、食品、药品、油品和各种酸碱及其他薄壁管路上。

六、卫生级双活接蝶阀制造检验标准

设计与制造

结构长度

法兰尺寸

压力-温度

试验-检验

GB/T2238-1989

GB/T12221-1989

GB/T9113.1-2000

GB9131

GB/T13927 JB/T9092

七、卫生级双活接蝶阀技术参数

公称通径

DNmm

15100

公称压力

PNMPa

0.6

1.0

1.6

试验压力

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

气密封试验

0.6

0.6

0.6

适用介质

空气、水、蒸气、油品等。

驱动形式

手动、气传动、电传动。

连接方式

快装式、卡箍式、外螺纹、焊接式等

八、卫生级双活接蝶阀零件材质

零件名称

材料

阀体

304316316L

阀板

304316316L

密封圈

硅橡胶、氟橡胶、聚四氟

阀杆

304316316L

填料

硅橡胶、氟橡胶、聚四氟

安装与维护应注意事项:
1
、在安装时,阀瓣要停在关闭的位置上。

 2、开启位置应按蝶板的旋转角度来确定

卫生级双活接蝶阀内外用高档抛光设备处理,达到表面精密度要求;适用液体、气体、油品、各种高腐蚀化学介质。
