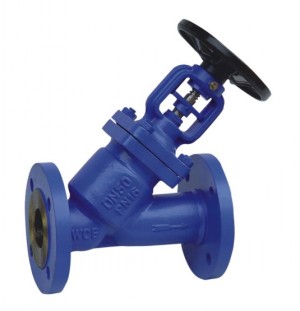

一、Y型波纹管密封截止阀结构特点：
1.双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免。
2.结构合理、密封可靠、性能优良、造型美观。
3.没有流体损失，降低能源损失，提高工厂设备安全。
4.密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长，减少维修次数，降低经营成本。
5.坚固耐用的波纹管密封设计，保证阀杆的零泄漏，提供无需维护的条件。
6.截止阀阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
7.阀杆升降位置指示更直观。
二、Y型波纹管密封截止阀制造标准：
|
Bb Os & Y型结构 |
|
|
制造标准：DIN3356 |
结构长度：DIN3202 |
|
法兰标准：DIN2543-2545 |
对焊口标准：DIN3239 |
|
试验标准：DIN3230 |
|
三、Y型波纹管密封截止阀压力试验：
|
公称压力 |
1.6Mpa |
2.5Mpa |
4.0Mpa |
|
(nominal pressure) |
|||
|
密封试验(seal test) |
1.8MPa |
2.8MPa |
4.4MPa |
|
壳体强度(shell) |
2.4MPa |
3.6MPa |
6.0MPa |
|
适用温度 |
300℃ |
||
|
(suitabletemprature) |
|||
四、Y型波纹管密封截止阀用途(selection of possible applications)：
|
工业(industry) |
电站(power station) |
|
废气净化厂(flue gas puerification plant) |
天然气(gas supply) |
|
真空装置(vacuum facilities) |
氨(ammonia) |
|
热水(hot water) |
冷冻系统(cllling&freezing systme) |
|
加热设备(heating technology) |
蒸汽系统(steam system) |
五、Y型波纹管密封截止阀主要零件材料及性能
|
零件名称 |
阀体 body |
阀盖 bonnet |
阀杆 stem |
阀瓣 disc |
密封面 |
填料 paking |
|
parta name |
sealingface |
|||||
|
GS-C25 |
GS-C25 |
GS-C25 |
13Cr |
2Cr13 |
2Cr13 |
柔性石墨 |
|
STL |
GRAPHITE |
|||||
|
304 |
CF8 |
CF8 |
304 |
304 |
304 |
柔性石墨 |
|
GRAPHITE |
||||||
|
STL |
PTFE |
|||||
|
316 |
CF8M |
CF8M |
316 |
316 |
316 |
柔性石墨 |
|
GRAPHITE |
||||||
|
STL |
PTFE |
|||||
|
304L |
Cf3 |
CF3 |
316 |
304L |
304L |
柔性石墨 |
|
GRAPHITE |
||||||
|
STL |
PTFE |
|||||
|
316L |
CF3M |
CF3M |
316 |
316L |
316L |
柔性石墨 |
|
GRAPHITE |
||||||
|
STL |
PTFE |

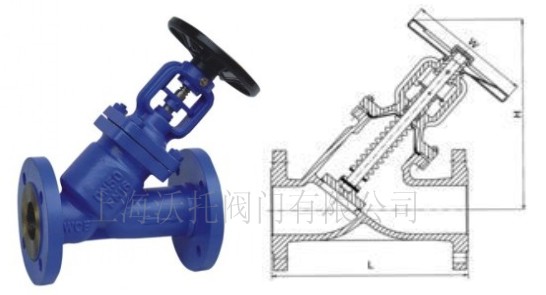

六、Y型波纹管密封截止阀外形尺寸各连接尺寸
|
Size |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
L |
PN16 |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
PN25 |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
|
PN40 |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
|
H |
PN16 |
185 |
185 |
195 |
225 |
230 |
235 |
250 |
270 |
345 |
380 |
400 |
585 |
|
PN25 |
185 |
185 |
195 |
225 |
230 |
235 |
250 |
270 |
345 |
380 |
400 |
585 |
|
|
PN40 |
185 |
185 |
195 |
225 |
230 |
235 |
250 |
270 |
345 |
380 |
400 |
585 |
|
|
W |
PN16 |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
|
PN25 |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
|
|
PN40 |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
|
订货须知：
一、①Y型波纹管密封截止阀产品名称与型号②Y型波纹管密封截止阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Y型波纹管截止阀型号，请按Y型波纹管截止阀型号直接向我们沃托阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们沃托阀门专家为您审核把关。
