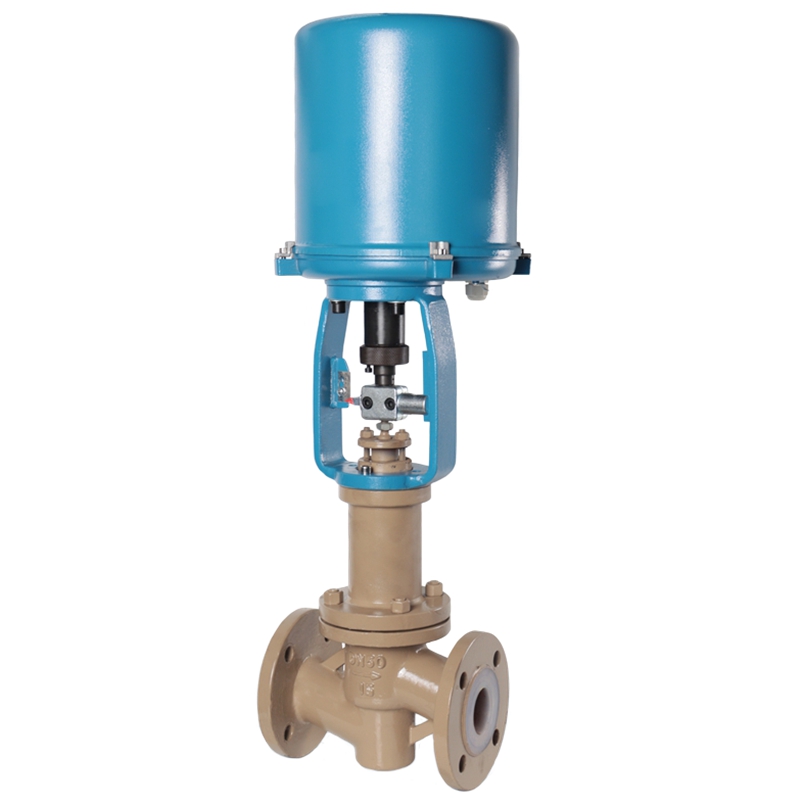

衬氟电动单座调节阀

  • 型   号:ZDLPF-16K
  • 类   别:调节阀
  • 材   质:DN15~300
  • 压   力:上海

衬氟电动单座调节阀几乎能耐所有的介质(包括浓硝酸和王水)的腐蚀;衬氟电动单座调节阀采用波纹管和填料双重密封结构,确保无外渗漏;衬氟电动单座调节阀的阀芯、阀座采用软密封,故泄漏量低。

分享到:

ZDLPF-16Kv衬氟电动单座调节阀是由3810L型(或PSL系列)直行程电子式电动执行机构和精小型单座衬氟阀组成。在与流体接触的发体内比合法内组建均采用高温模压衬氟塑工艺,包裹一层聚全氟乙丙烯(F46)、聚四氟乙烯(PTFE)、可溶性聚四氟乙烯(PFA)等防腐材料,完全能达到切断腐蚀性介质与阀体外壳的接触,具有密封性能好,动作灵敏、流体通道呈S流线型、压降损失阀容量大、流量特性精确,电子式电动执行机构内含伺服功能,接受统一的4·20mA1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。衬氟电动单座调节阀广泛适用于酸、碱等强腐蚀性介质和有毒、易挥发、易渗透等气体、液体类介质的控制。

一丶衬氟电动单座调节阀的特点

耐腐蚀:几乎能耐所有的介质(包括浓硝酸和王水)的腐蚀

密封性能好:采用波纹管和填料双重密封结构,确保无外渗漏。

泄漏量小:由于阀芯、阀座采用软密封,故泄漏量低。

配用直行程电子式执行机构,输出力矩大、结构紧凑。

二丶衬氟电动单座调节阀的结构原理

ZJHPF-16K电动衬氟单座调节阀和ZJHPF-16KW电动衬氟单座波纹管调节阀是由直行程电子式电动执行机构和精小型单座衬氟阀两部分组成:

1.当电流信号转变成相对应的直线位移,推杆伸出的叫正作用,与阀配合构成电关式(B)。

2.当电流信号转变成相对应的直线位移,推杆退回的叫反作用,与阀配合构成电开式(K)。

3.电子式电动执行机构内含伺服功能,接受统一的4·20mA1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,从而达到阀门阀芯准确定位。

4.其结构原理图及代号含义如下:

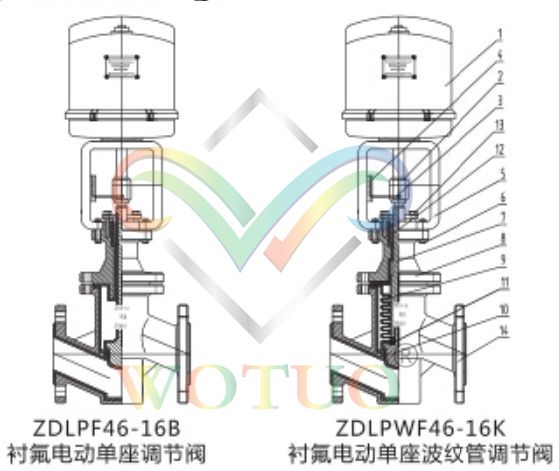

衬氟电动单座调节阀的结构原理图:

 衬氟电动单座调节阀零部件示意图

上图所示代号的含义:

衬氟电动单座调节阀主要零部件材料(表)

序号

名称

序号

名称

01

电动执行机构

08

波纹管上盖

02

六角螺母

09

波纹管

03

指针盘

10

阀芯

04

行程标尺

11

填料

05

执行器支架

12

填料压盖

06

螺栓、螺母

13

阀体

07

阀杆



三丶衬氟电动单座调节阀的主要技术参数

1)衬氟电动单座调节阀的主要技术参数(3-1

衬氟电动单座调节阀的主要技术参数(表一)

公称通径

20

25

32

40

50

阀座通径

10

12

15

20

10

12

15

20

20

25

32

25

32

40

32

40

50

额定流量系数

等百分比

1.2

2.0

3.2

5.0

2.0

3.2

5.0

8.0

5.0

8.0

12

8.0

12

20

12

20

32

配用执行机构型号

PSL

PSL-201

202

PSL-204

381L

381LSA-08

LA-20

381LSB-30

行程(mm

16

25

公称压力(Mpa

0.6Mpa1.0Mpa1.6Mpa2.5Mpa

作用方式

电关式(B)、电开式(K

信号范围

0~10Madc4~20mmADC

流量特性

直线型、等百分比、快开

固有可调比

30:1

工作温度℃

-30℃—+150v

供电电源

220V50~60HZ

防爆等级

普遍型、防爆型

允许压差

不带定位器

1.3

0.85

0.74

0.47

0.3

带定位器

3.01

2

1.7

1.1

0.71

2)衬氟电动单座调节阀的主要技术参数(3-2

衬氟电动单座调节阀的主要技术参数(表二)

公称通径

65

80

100

125

150

200

阀座通径

40

50

65

50

65

80

65

80

100

80

100

125

100

125

150

125

150

200

额定流量系数

等百分比

20

32

59

32

59

70

59

70

100

70

100

167

100

167

240

167

240

300

配用执行机构型号

PSL

40

60

381L

381LSB-50

381LSC-65

行程(mm

40

60

公称压力(Mpa

0.6Mpa1.0Mpa1.6Mpa2.5Mpa

作用方式

电关式(B)、电开式(K

信号范围

0~10Madc4~20mmADC

流量特性

直线型、等百分比、快开

固有可调比

30:1

工作温度℃

-30℃—+150

供电电源

220V50~60HZ

防爆等级

普遍型、防爆型

允许压差

不带定位器

0.27

0.18

0.11

0.12

0.08

0.05

带定位器

0.63

0.41

0.26

0.28

0.20

0.11

四、衬氟电动单座调节阀的主要性能指标

衬氟电动单座调节阀主要性能指标(表)

项目

技术性能指标

基本误差(%)

≤±5

回差<(%)

3

死区<(%)

5

泄漏量

0.01%阀额定容量

额定流量系数偏查(%

≤±10,当KV6.3时,为≤±15

允许泄漏量

调节型

10-4X阀额定容量

调节切断阀A

阀座直径

20

25

40

50

65

80

100

150

200

250

300

软密封:VI

额定流量系数偏差

±10

固有流量特性偏差

符合IEC534-1976GB/T13927中规定的斜率要求

五、衬氟电动单座调节阀的主要零件常用材料

衬氟电动单座调节阀零件常用材料(表)

名称

材质

阀体、阀盖

HT200ZG230-450ZG0Cr18Ni9

衬里材料

F46F4PFAPOPEPP

波纹管材料

聚四氟乙烯(PTFE)(F4

阀芯材料

0Cr18Ni9

填料、垫片

聚四氟乙烯、柔性石墨

阀杆、推杆

2Cr130Cr18Ni9

电动执行机构

组合件(店装说明书)

六、衬氟电动单座调节阀的主要外形和连接尺寸

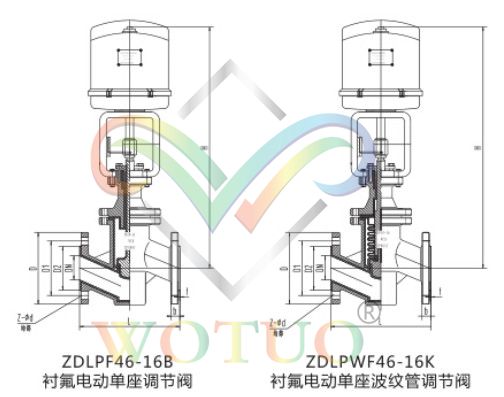

1)衬氟电动单座调节阀的主要外形和连接尺寸示意图

 衬氟电动单座调节阀结构尺寸示意图

2)衬氟电动单座调节阀的主要外形和连接尺寸PN10表(6-1

衬氟电动单座调节阀的主要外形和连接尺寸PN1.0MPa(表)

公称通径

电动外径

结构长度

法兰连接尺寸

(气开)、(气关)

DO

L

D

D1

D2

f

b

Z-φd

673

DN15

225

130

95

65

45

3

14

4—φ14

673

DN20

225

150

105

75

55

3

16

4—φ14

673

DN25

225

160

115

85

65

3

16

4—φ14

698

DN32

225

180

140

100

78

3

18

4—φ18

720

DN40

255

200

150

110

85

3

18

4—φ18

723

DN50

255

230

165

125

100

3

20

4—φ18

740

DN65

270

290

185

145

120

4

20

8—φ18

850

DN80

270

310

200

160

135

4

22

8—φ18

866

DN100

270

350

220

180

155

4

22

8—φ18

884

DN125

310

400

250

210

185

4

24

8—φ18

1040

DN150

310

480

285

240

210

5

24

8—φ23

1065

DN200

310

600

340

295

265

5

26

8—φ23

1090

DN250

350

730

395

350

320

5

28

12—φ23

1256

DN300

350

850

445

400

368

5

28

12—φ23

1520

3)衬氟电动单座调节阀的主要外形和连接尺寸表(6-2

衬氟电动单座调节阀外形连接尺寸PN16(表)

公称通径

电动外径

结构长度

法兰连接尺寸

(气开)、(气关)

DO

L

D

D1

D2

f

b

Z-φd



DN15

225

130

95

65

45

3

14

4—φ14

673

DN20

225

150

105

75

55

3

16

4—φ14

673

DN25

225

160

115

85

65

3

16

4—φ14

698

DN32

225

180

140

100

78

3

18

4—φ18

720

DN40

255

200

150

110

85

3

18

4—φ18

723

DN50

255

230

165

125

100

3

20

4—φ18

740

DN65

270

290

185

145

120

4

20

8—φ18

850

DN80

270

310

200

160

135

4

22

8—φ18

866

DN100

270

350

220

180

155

4

22

8—φ18

884

DN125

310

400

250

210

185

4

24

8—φ18

1040

DN150

310

480

285

240

210

5

24

8—φ23

1065

DN200

310

600

340

295

265

5

26

8—φ23

1090

DN250

350

730

395

350

320

5

28

12—φ23

1256

DN300

350

850

445

400

368

5

28

12—φ23

1520

八、衬氟电动单座调节阀的安装、使用注意事项

衬氟电动单座调节阀应垂直安装于管道上,体积重量较大的以及使用在振动场合适时应加支撑和加固。

衬氟电动单座调节阀一般应设有旁通管路,以便在隔膜发生故障或维修时能转成旁路操作,使生产过程正常进行,在一般不重要场合,装设手轮机构后可以省略旁通管路,以进行手动操作,同时可限制阀门开度,当手轮机构停止使用时,应恢复到原空挡位置,以利于自控系统的正常进行。

清洗管道时,调节应处于最大开度,以便排出管道内污物。

体衬有防腐层,安装在管道上时,应采用耐腐蚀软垫,并注意不使阀体法兰密封面受损。

对填料压盖应定期检查,防止因渗漏腐蚀而损坏其它零件和造成事故。

订货时请填写《规格书》或注明以下内容:
1.若订货前还未选定型号,请向我们提供你的使用参数:
1)公称通径、额定流量系数KV
2)流体性质(包括公称压力、温度、粘度或酸碱性)。
3)信号压力及电源。
4)流量特性。
5)阀门的开关形式。
6)阀体和各部件材料。
7)是否带附件,说明附件型号,以便我们为您正确选型。
2.
若已经有设计单位选定我公司的产品型号,请按型号直接向我公司销售部订购。
3.
当适用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,有我们的专家为您审核把关
