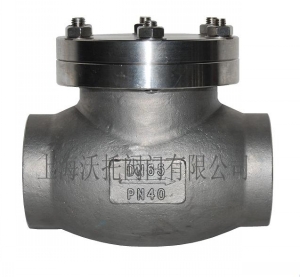

一、美标焊接止回阀结构特点
1、 产品设计制造按ANSL B16.34和JLS E101标准的规定，结构合理性能可靠。
2、 阀门中腔采用压力自紧式密封，性能可靠。
3、 阀门耐压部件选用优质耐热合金钢制造，高温性能好，承压力高，耐用、安全、可靠。
4、 密封副配对先进合理，阀板和阀座的密封面采用不同硬度的司太立钴基硬质合金堆焊而成，硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。内装式的销轴结构，减少外漏，使用可靠。
二、美标焊接止回阀主要性能规范
|
壳体材料 |
1500Lb |
2000Lb |
2500Lb |
3500Lb |
适用温度/度 |
|
工作压力/MPa |
|||||
|
ASTM A216WCB |
26.0 |
34.7 |
43.4 |
60.7 |
38 |
|
14.5 |
19.3 |
24.1 |
33.7 |
427 |
|
|
ASTM A217WC1 |
24.4 |
32.5 |
40.7 |
57.0 |
38 |
|
17.1 |
22.8 |
28.5 |
40.0 |
454 |
|
|
ASTM A217WC6 |
26.4 |
35.2 |
43.9 |
61.5 |
38 |
|
6.3 |
8.45 |
10.6 |
14.8 |
552 |
|
|
ASTM A217WC9 |
2634 |
35.2 |
43.9 |
61.5 |
38 |
|
4.0 |
5.3 |
6.6 |
9.3 |
593 |
|
三、美标焊接止回阀执行标准
|
项目 |
制造验收 |
结构长度 |
阀体焊接坡口 |
|
标准 |
E101和JB3595 |
E101和ANSI B16.10 |
ANSI B16.25或用户提供尺寸 |
四、美标焊接止回阀主要零件材料
|
零件名称 |
阀体 |
阀座 |
阀瓣、摇杆 |
阀盖 |
销轴 |
密封环 |
|
材料 |
WCB |
25 A105 |
WCB |
25 |
1Cr17Ni2 SS304 |
软钢、成型石墨环 |
|
WC1 |
15CrMoA F11 |
WC1 |
15CrMoA |
|||
|
WC6 |
F11 |
WC6 |
F11 |
20Cr1Mo1V1A |
||
|
WC9 |
12Cr1MoVA |
WC9 |
12Cr1MoVA |
SS304 |

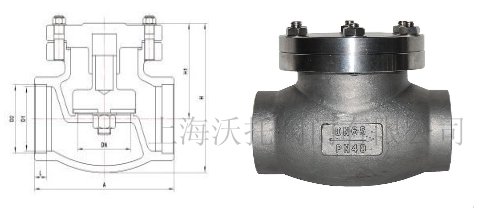

五、美标焊接止回阀主要尺寸及重量
|
型号 |
公称通径DN |
尺寸/mm |
重量/kg |
||||
|
in |
mm |
D |
d |
L |
H |
||
|
H64Y-1500Lb |
21/2 |
65 |
96 |
56 |
254 |
250 |
35 |
|
3 |
80 |
98 |
64 |
305 |
300 |
45 |
|
|
4 |
100 |
124 |
84 |
406 |
350 |
80 |
|
|
5 |
125 |
146 |
100 |
483 |
425 |
115 |
|
|
6 |
150 |
202 |
126 |
559 |
400 |
180 |
|
|
8 |
200 |
256 |
158 |
711 |
490 |
270 |
|
|
10 |
250 |
310 |
200 |
864 |
540 |
430 |
|
|
12 |
300 |
350 |
250 |
991 |
650 |
630 |
|
|
14 |
350 |
386 |
280 |
1067 |
710 |
810 |
|
|
H64Y-2000Lb |
21/2 |
65 |
88 |
50 |
330 |
240 |
40 |
|
3 |
80 |
102 |
60 |
368 |
305 |
60 |
|
|
4 |
100 |
124 |
80 |
457 |
315 |
95 |
|
|
5 |
125 |
168 |
88 |
533 |
380 |
110 |
|
|
6 |
150 |
202 |
118 |
610 |
425 |
160 |
|
|
8 |
200 |
256 |
148 |
762 |
480 |
330 |
|
|
10 |
250 |
310 |
180 |
914 |
570 |
540 |
|
|
12 |
300 |
338 |
222 |
1041 |
570 |
800 |
|
|
14 |
350 |
386 |
254 |
1118 |
680 |
930 |
|
|
H64Y-2500Lb |
3 |
80 |
106 |
56 |
368 |
270 |
70 |
|
4 |
100 |
130 |
75 |
457 |
385 |
110 |
|
|
5 |
125 |
154 |
86 |
533 |
410 |
130 |
|
|
6 |
150 |
200 |
104 |
610 |
455 |
180 |
|
|
8 |
200 |
250 |
136 |
762 |
555 |
380 |
|
|
10 |
250 |
310 |
162 |
914 |
615 |
730 |
|
|
12 |
300 |
338 |
210 |
1041 |
715 |
1120 |
|
|
14 |
350 |
386 |
234 |
1118 |
790 |
1495 |
|
|
16 |
400 |
436 |
264 |
1245 |
815 |
1950 |
|
|
18 |
450 |
490 |
304 |
1397 |
|
|
|
