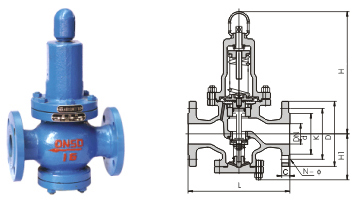

Y42X弹簧活塞式减压阀

  • 型   号:Y42X
  • 类   别:减压阀
  • 材   质:
  • 压   力:上海

上海沃托阀门有限公司有近二十年生产高中压阀门的历史,专业生产弹簧活塞式减压阀,活塞式蒸汽减压阀,比例式减压阀,波纹管减压阀厂家/价格/尺寸

分享到:

产品名称:弹簧活塞式减压阀

产品型号:Y42X

Y42X弹簧活塞式减压阀属于直接作用式薄膜弹簧减压阀,由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。

该减压阀在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用。本产品调压、稳压动作平稳,适用于水和非腐蚀性液体介质的管路。

■主要技术参数

Y42X弹簧活塞式减压阀主要技术参数表

公称压力(Mpa)

1.0

1.6

2.5

壳体试验压力(Mpa)*

1.5

2.4

3.75

密封试验压力(Mpa)

1.0

1.6

2.5

最高进口压力(Mpa)

1.0

1.6

2.5

出口压力范围(Mpa)

0.2-0.8

0.2-1.0

0.4-1.6

压力特性偏差(Mpa)P2P

GB12244-1989

流量特性偏差(Mpa)P2G

GB12244-1989

渗漏量

0

工作温度

0-80

■主要零件材料

Y42X弹簧活塞式减压阀主要零件材料表

零件名称

零件材料

阀体 阀盖 底盖

WCB

阀座

2Cr13

阀瓣

2Cr13

阀杆

2Cr13

缸套

2Cr13/25(镀硬铬)

活塞

2Cr13

O型圈

丁腈橡胶

密封圈

丁腈橡胶

膜片

夹织物丁腈橡胶

调节弹簧

60Si2Mn

■流量系数(Cv)

Y42X弹簧活塞式减压阀流量系数表 (Cv)

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

500

Cv

1

2.5

4

6.5

9

16

25

36

64

100

140

250

400

570

780

1020

1500

■外形尺寸(PN1.6-4.0)

Y42X弹簧活塞式减压阀外形尺寸表(PN1.6-4.0)



公称通径DN



L

H

Hl



15

160

225

90



20

160

265

98



25

180

265

110



32

200

265

110



40

220

320

125



50

250

320

125



65

280

325

130



80

310

385

160



100

350

385

170



125

400

430

200



150

450

430

210



200

500

560

240



250

650

690

290



300

800

800

335



350

850

880

375



400

900

980

405



450

900

1100

455



500

950

1130

465
