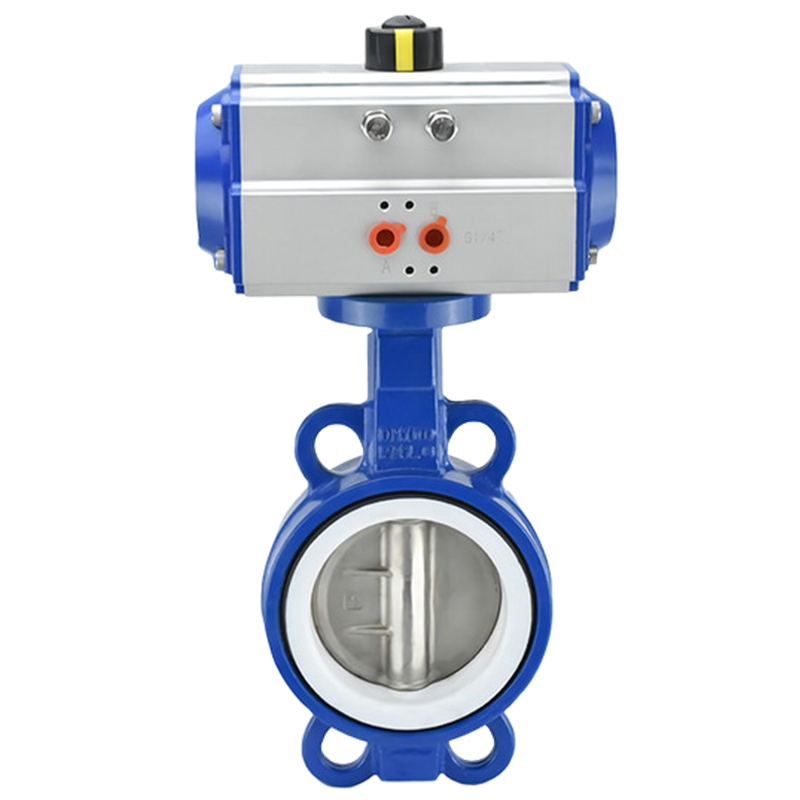

气动中线蝶阀就是指蝶阀蝶板的回转中心(即阀门轴中心)与阀体的中心形成一条直线，采用直连方式与气动执行机构进行连接，根据连接方式的不同可分为气动对夹中线蝶阀和气动法兰中线蝶阀，碟板具有自动对中功能（上下、左右），其密封形式一般多制成密封结构，常见的密封材料为橡胶、聚四氟乙烯等。缺点是由于蝶板与阀座的开与关始终处于挤压的状态，容易刮擦，产生磨损快的问题。

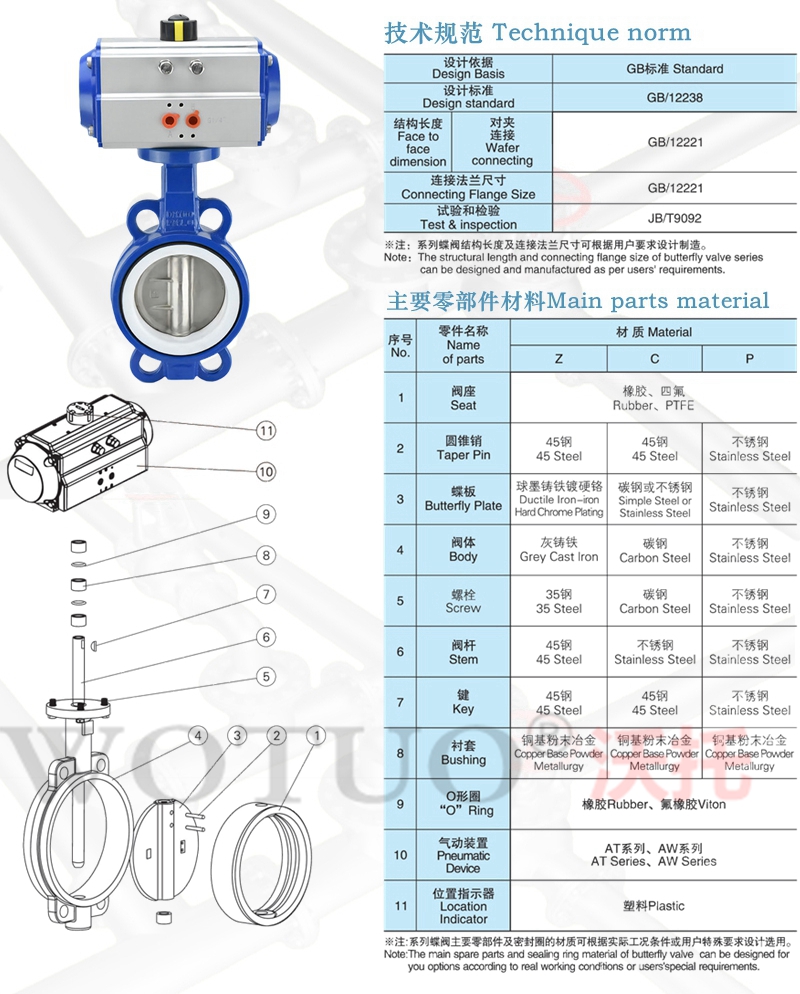

气动中线蝶阀性能特点：

 气动中线蝶阀蝶板上下两端的接触面比较宽，开关时摩擦力大，扭矩开关也比较大，无论阀门是否处于打开状态或关闭状态，蝶板与阀芯密封面与阀座的下端都处于密封压缩态，顾有极好的密封性能。

 气动中线蝶阀应用：

 气动中线蝶阀由于结构简单，无定向密封限制，中心对称(I型)双向密封效果一样，并且流阻较小，开关力矩也小，承压能力被定位为中低压，因此在1.6MPa以下的工况中被广泛应用。安装时一般没有方向的要求，可现场维修拆卸，并且不用全部拆开阀门就可更换密封圈。

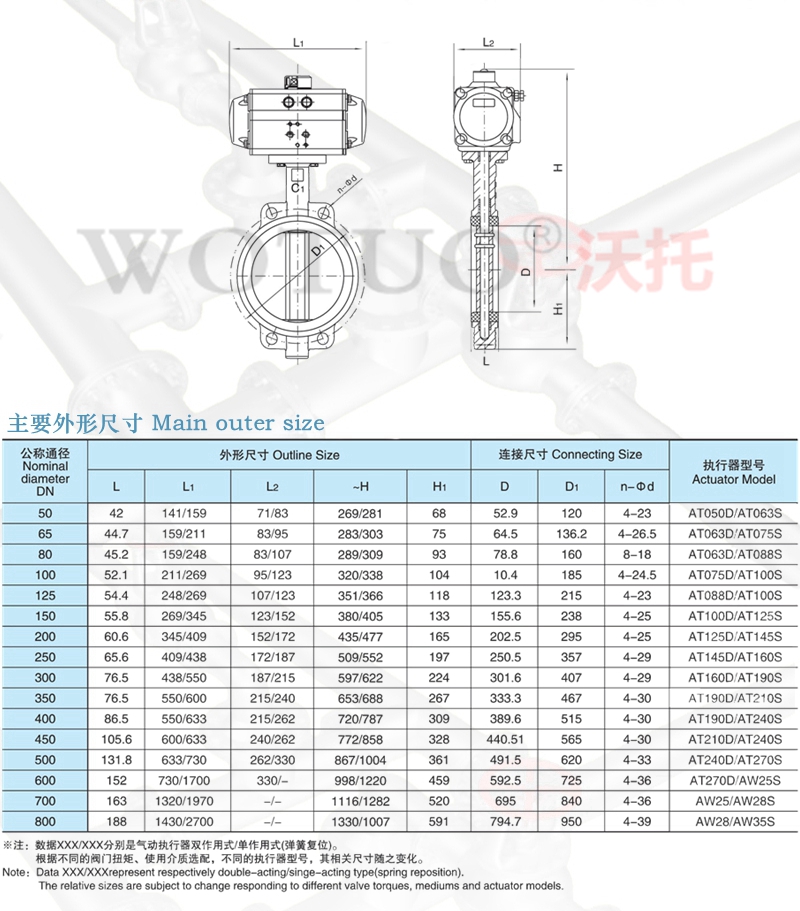

气动中线蝶阀技术参数：

 公称通径：DN50~1200(mm)

公称压力：PN0.6、1.0、1.6、2.5MPa

连接形式：对夹式、法兰连接

结构形式：中线型结构

流量特性：近似快开型

动作范围：0~90°

泄露量：按GB/T4213-92，为Kv值的10-4，软密封:零泄漏

基本误差：带定位器:小于全行程的±2%%

回差：带定位器:小于全行程的±2%

配置执行机构：GT、AT、AW系列单双作用气动执行器

控制方式：开关型(开关两位控制)、调节型(4~20mA控制)

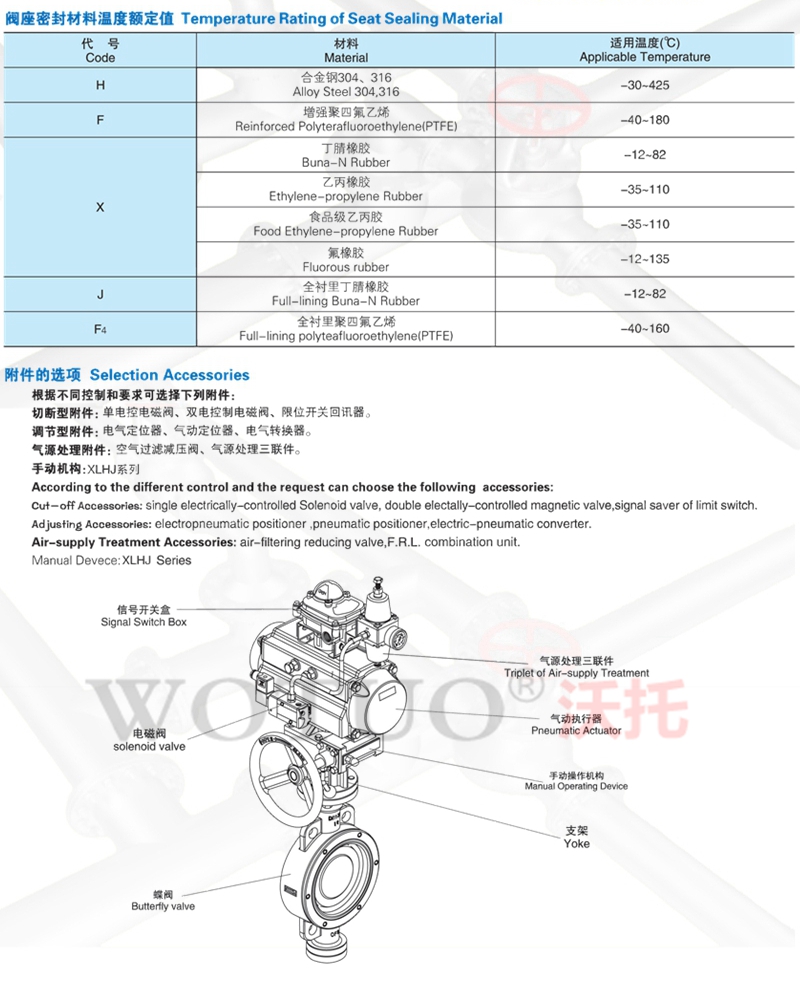

气动中线蝶阀附件参数：
