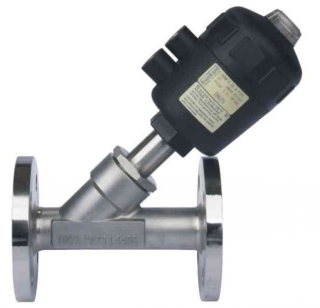

气动法兰角座阀

型号：KJ41F
类别：角座阀-气动角座阀-不锈钢角座阀-角座阀尺寸
材质：DN15~65
压力：上海

气动法兰角座阀适用于水，液体，中性气体，水蒸汽，轻微腐蚀性气体等介质；气动法兰角座阀使用安全，免维护，寿命长的特点。

分享到：

一、气动法兰角座阀制造技术规范：

控制形式	直动式	阀体	不锈钢CF8M
结构	角座阀	阀芯材料	不锈钢
接口	G1/2-G2	阀座密封	PTEF
粘度	600mm2/s	活塞密封	FKM/NBR
介质温度	PTFE:-10℃~+180℃	安装	任何位置
环境温度	-10℃~+60℃	控制介质	空气中性气体蒸汽

二、气动法兰角座阀主要连接尺寸

DN	L	T	f	D	D1	D2	H	A	B	n-￠d	执行器
15	120	14	2	95	65	40	145	185	62	4-14	50
20	130	14	2	105	75	50	155	188	62	4-14	50
25	140	14	2	115	85	60	158	198	62	4-14	50
32	150	16	2	135	100	70	195	225	76	4-18	63
40	180	16	2	145	110	80	205	240	76	4-18	63
50	195	16	2	160	125	92	208	255	76	4-18	63
65	230	18	2	185	145	92	220	270	96	4-18	80
80	250	18	2	195	160	92	262	290	114	8-18	100
100	280	18	2	215	180	115	292	320	114	8-18	100

三、气动法兰角座阀主要计算参数

接口英寸	内孔 mm	KV值 m3/h	最大工作压力(bar)	要求最小气源压力(bar)	执行机构尺寸mm	流向
G3/8	13	3.7	0-16	4.0	40	阀座上方
G1/2	13	4.2	0-16	2.7	50	阀座上方
G3/4	20	8.0	0-16	2.7	50	阀座上方
G1	25	19.0	0-16	2.0	63	阀座上方
G11/4	32	27.5	0-16	2.0	63	阀座上方
G11/2	40	42.0	0-16	2.0	63	阀座上方
G2	50	52.0	0-16	2.0	63	阀座上方
G21/2	65	77.0	0-14	1.6	80	阀座上方

安装

安装位置：任意
→在阀体外侧所附的箭头代表介质流动的方向，安装时请遵循

安装过程：
→ 连接阀门到管道，确保阀体所附箭头与流体方一致。
→ 焊接式阀门安装：焊接时请先将执行器卸离阀体。
→ 螺纹式阀门安装：可按照用户要求提前卸离或不需卸离执行器。

拆卸：
拆卸前首先确保对阀门的气压作用已经解除。
安装前需要卸下阀体时，避免用力过大，轻卸。
拆卸后，保护好螺纹、密封面及密封垫。
安装好阀体后，装执行器部分时，注意别漏装密封垫。
安装后，检测阀体与执行器密封是否完好。确保无泄露，方可使用。
