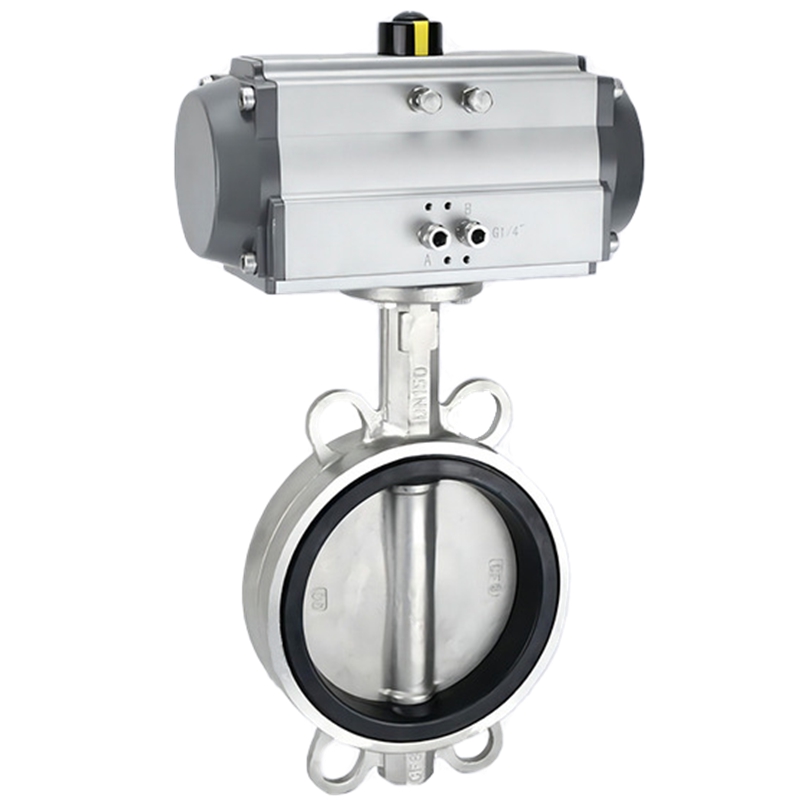

气动软密封蝶阀

  • 型   号:D671X,D641X,D671F46,D641F46
  • 类   别:气动蝶阀
  • 材   质:DN50~DN1200
  • 压   力:上海

气动软密封蝶阀蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点;气动软密封蝶阀分为气动对夹式软密封蝶阀和气动法兰软密封蝶阀,满足不同管道。

分享到:

 气动软密封蝶阀是一种防腐蚀性和密封性较好的中线型蝶阀,一般分为法兰或对夹式连接,可用于含有腐蚀性介质及泄露量要求较高的常温常压场合。气动软密封蝶阀采用密封结构,密封材料有橡胶、聚四氟乙烯等,泄露量可达到零泄露。由于结构特征的限制,气动软密封蝶阀不适用于高温、高压及抗磨损等行业,只适合在常温环境和低压、中压等场所做开关切断和调节流量使用。

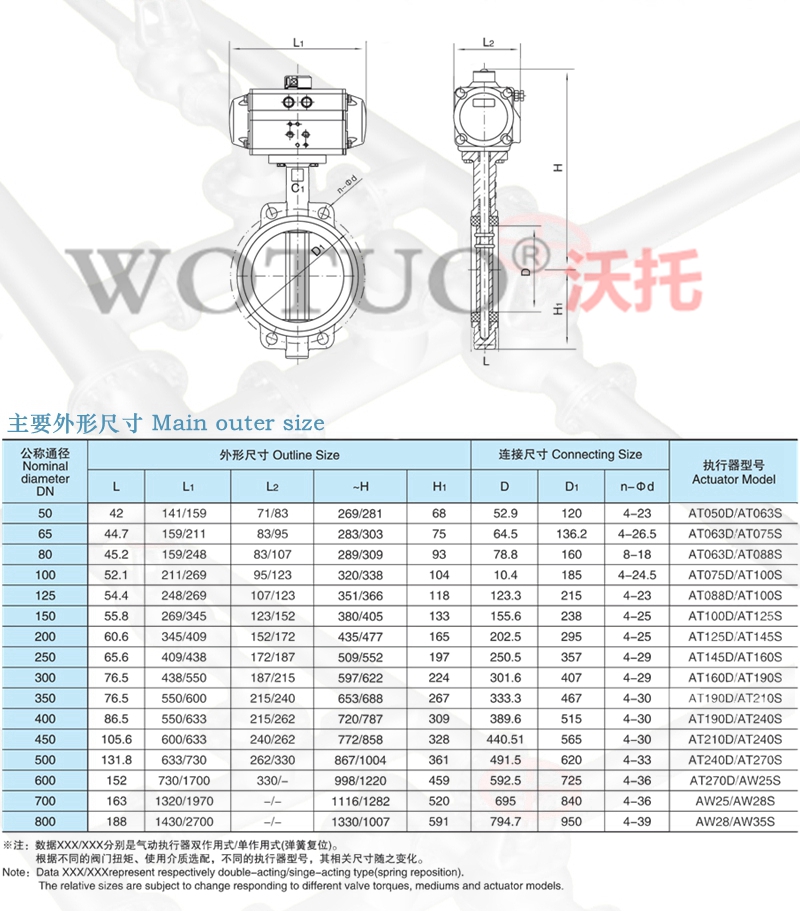

气动软密封蝶阀参数说明:

公称通径

DN50DN1200(mm)

压力等级

PN1.01.62.5MPa

连接方式

对夹或法兰连接

阀芯形式

碟板式

驱动方式

气源驱动,压缩空气57bar(可带手轮)

动作范围

090°

密封材质

各种橡胶、聚四氟乙烯

工作场合

各种腐蚀性介质等(常温常压、低温低压场合)

附件选项

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

控制方式

开关两位控制,气开、气关式、弹簧复位、智能调节型(420mA模拟量信号)

气动软密封蝶阀优点:

 1、结构简洁,流阻系数小,流量特性趋于直线,不会滞留杂物。

2、蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点。

3、分为气动对夹式软密封蝶阀和气动法兰软密封蝶阀,满足不同管道。

4、密封件可以更换,密封性能可靠达到双向密封零泄漏。

5、密封材料耐老化、耐腐蚀,使用寿命长。

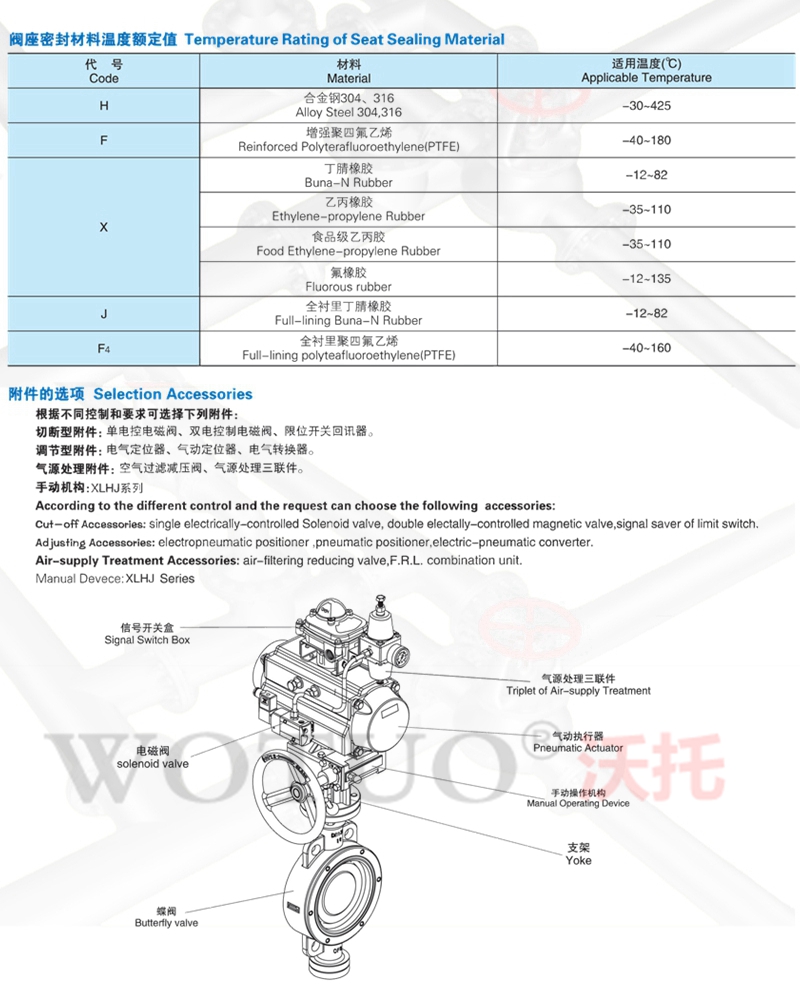

气动软密封蝶阀密封材料:

材料品种

氯丁橡胶

丁腈橡胶

乙丙橡胶

聚四氟乙烯

硅橡胶

氟橡胶

代号

×0rJ

XAorJA

XBorJB

xCJC0rF

XDorJD

× EorJE

耐最高温度

82℃

93℃

150℃

232℃

250℃

204℃

耐最低温度

-40℃

-40℃

-40℃

-268℃

-70℃

-23℃

适用工作温度

≤65℃

≤80℃

≤120℃

≤200℃

≤200℃

≤180℃

 气动软密封蝶阀,气动软密封蝶阀,气动软密封蝶阀型号气动软密封蝶阀,气动软密封蝶阀,气动软密封蝶阀型号气动软密封蝶阀,气动软密封蝶阀,气动软密封蝶阀型号

气动软密封蝶阀和气动硬密封蝶阀的区别:

1、软密封蝶阀多为中线型,硬密封多为单偏心、双偏心、三偏心蝶阀结构。

2、软密封用于常温环境。硬密封可用于低温、常温、高温等环境。

3、软密封使用于低压-常压,硬密封还可以使用于中高压。

4、软密封和三偏心硬密封蝶阀密封性能比较好,三偏心蝶阀在高压高温环境下可以保持良好的密封。

5、软密封蝶阀的优点是密封性能好,缺点是容易老化、磨损、使用寿命短。

6、硬密封蝶阀使用寿命长,但是密封性相对比软密封差。
