对夹升降式止回阀
- 型 号：H71H
- 类 别：对夹式止回阀
- 材 质：铸钢、合金钢、不锈钢等
- 压 力：PN1.0MPa~4.0MPa
对夹升降式止回阀适用于公称压力PN10～PN420、Class150～Class2500；公称通径DN15～DN1200、NPS1/2～48；工作温度-196℃～540℃的各种管路上，对夹升降式止回阀用于防止介质倒流，对夹升降式止回阀阀瓣关闭快速，水锤压力小等特点。
咨询热线：021-57522756
针对国内传统使用的H41型法兰连接升降式止回阀具有体积笨大，流体阻力大，阀门关闭时水锤压力高，安装、维修难，使用寿命短等缺点。阀门供应网针对传统法兰结构止回阀存在的问题，研制生产了对夹升降式止回阀系列，H71对夹升降式止回阀具有结构长度短，体积小、重量轻，阀瓣关闭快速，水锤压力小，安装方便，流体阻力小，动作灵敏、密封性能好，阀瓣行程短、关阀冲击力小，整体结构、简单紧凑，使用寿命长、可靠性高等特点。
一、对夹升降式止回阀的使用环境
对夹升降式止回阀适用于公称压力PN10～PN420、Class150～Class2500；公称通径DN15～DN1200、NPS1/2～48；工作温度-196℃～540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，对夹升降式止回阀可适用于石化、冶金、电力、轻工、食品等行业中水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。
二、对夹升降式止回阀的结构特点：
1.结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；
2.体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；
3.阀瓣关闭快速，水锤压力小；
4.水平管道或垂直管道均可使用，安装方便；
5.对夹升降式止回阀流道通畅、流体阻力小；
6.动作灵敏、密封性能好；
7.阀瓣行程短、关阀冲击力小；
8.整体结构、简单紧凑、造型美观；
9.使用寿命长、可靠性高。
三、对夹升降式止回阀标准规范：
|
设计制造标准 |
JB/T8937 |
|
结构长度标准 |
GB/T12221-2005 |
|
法兰连接标准 |
GB/T9113 |
|
压力温度等级 |
GB/T12224-2005 |
|
试验检验标准 |
GB/T13927-2008 |
四、对夹升降式止回阀阀体材料选择
|
型号 |
阀门 |
阀瓣 |
弹簧 |
|
H71H-16Q |
QT400-15 |
25 |
50CrVA |
|
H71W-25H |
2Cr13 |
1Cr13 |
1Cr18Ni9 |
|
H71W-25P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
五、对夹升降式止回阀压力试验参数
|
型号 |
公称压力PN(MPa) |
试验压力PS(MPa) |
工作温度(℃) |
适用介质 |
|
|
壳体 |
密封 |
||||
|
SH71W-16P |
1.6 |
2.4 |
1.76 |
≤200 |
水、蒸体、油品等 |
|
SH71H-25Q |
2.5 |
3.75 |
2.75 |
≤235 |
|
|
SH71W-25H |
≤300 |
||||
|
SH71W-25P |
≤200 |
硝酸等腐蚀性介质 |
|||
|
SH71W-40H |
4.0 |
6.0 |
4.4 |
≤300 |
水、蒸体、油品等 |
|
SH71W-40P |
≤200 |
硝酸等腐蚀性介质 |
|||
|
公称通径 |
阀门全开启时的流体阻力系数ξ |
常温下阀门全开启时的水流量系数 |
流体的流向 |
||||
|
DN |
NPS |
Kv(m3/h) |
Cv(U.S) |
Cv(U.K) |
↑ |
→ |
|
|
开启压力近似值KPa |
|||||||
|
50 |
2 |
2.6 |
63 |
74 |
62 |
2 |
1 |
|
65 |
21/2 |
2.4 |
109 |
128 |
107 |
2 |
1 |
|
80 |
3 |
2.3 |
172 |
201 |
169 |
2 |
1 |
|
100 |
4 |
2.0 |
289 |
338 |
283 |
2 |
1 |
|
125 |
5 |
1.8 |
476 |
557 |
466 |
2 |
1 |
|
150 |
6 |
1.5 |
750 |
878 |
735 |
2 |
1 |
|
200 |
8 |
1.3 |
1432 |
1675 |
1403 |
2 |
1 |
|
250 |
10 |
1.2 |
2330 |
2726 |
2283 |
2 |
1 |
|
300 |
12 |
1.0 |
3676 |
4301 |
3602 |
2 |
1 |
|
350 |
14 |
0.9 |
5274 |
6171 |
5169 |
2 |
1 |
|
400 |
16 |
0.8 |
7306 |
8548 |
7160 |
3 |
1 |
|
450 |
18 |
0.8 |
9246 |
10818 |
9061 |
3 |
1 |
|
500 |
20 |
0.8 |
11415 |
13356 |
11187 |
3 |
1 |
|
600 |
24 |
0.7 |
17573 |
20560 |
17222 |
3 |
1 |
|
700 |
28 |
0.7 |
23919 |
27985 |
23441 |
4 |
1 |
|
750 |
30 |
0.7 |
27458 |
32126 |
26909 |
4 |
1 |
|
800 |
32 |
0.7 |
31241 |
36552 |
30616 |
4 |
1 |
|
900 |
36 |
0.7 |
39539 |
46261 |
38748 |
4 |
1 |
|
1000 |
40 |
0.7 |
48814 |
57112 |
47838 |
4 |
1 |
|
1050 |
42 |
0.7 |
53817 |
62966 |
52741 |
4 |
1 |
|
1200 |
48 |
0.7 |
70292 |
82242 |
68886 |
4 |
1 |

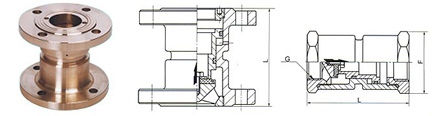

七、对夹升降式止回阀连接尺寸
|
公称
压力 |
1.0MPa~1.6MPa |
2.5MPa |
4.0MPa |
||||||
|
公称
通径
DN（mm） |
尺寸（mm） |
重量
（㎏） |
尺寸（mm） |
重量
（㎏） |
尺寸（mm） |
重量
（㎏） |
|||
|
L |
D |
L |
D |
L |
D |
||||
|
15 |
35 |
52 |
1.0 |
35 |
52 |
1.0 |
35 |
52 |
1.0 |
|
20 |
38 |
62 |
1.5 |
38 |
62 |
1.5 |
38 |
62 |
1.5 |
|
25 |
44 |
72 |
2.1 |
44 |
72 |
2.1 |
44 |
72 |
2.1 |
|
32 |
50 |
83 |
3.0 |
50 |
83 |
3.0 |
50 |
83 |
3.0 |
|
40 |
57 |
93 |
4.0 |
57 |
93 |
4.0 |
57 |
93 |
4.0 |
|
50 |
63 |
108 |
5.0 |
63 |
108 |
5.0 |
63 |
108 |
5.0 |
|
65 |
68 |
128 |
6.0 |
68 |
128 |
6.0 |
68 |
128 |
6.0 |
|
80 |
72 |
142 |
7.1 |
72 |
142 |
7.1 |
72 |
142 |
7.1 |
|
100 |
84 |
162 |
9.2 |
84 |
168 |
9.2 |
84 |
168 |
10 |
|
125 |
115 |
192 |
12.5 |
115 |
194 |
12.5 |
115 |
194 |
14.0 |
|
150 |
136 |
218 |
22 |
136 |
224 |
22 |
136 |
224 |
23.5 |
|
200 |
171 |
273 |
35 |
171 |
284 |
37 |
171 |
291 |
39 |
