当前位置：首页 > 产品中心 > 球阀 > 高温球阀 > 高温球阀

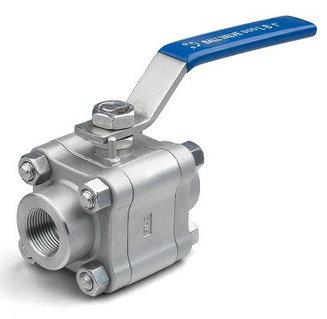

锻钢球阀

  • 型   号：Q11F
  • 类   别：高温球阀
  • 材   质：8/50
  • 压   力：上海

锻钢球阀工作原理是靠旋转阀杆来使阀门畅通或闭塞;全通径三片式锻钢球阀、90℃角、球阀开关轻便，体积小，可以做成大口径，密封可靠，结构、简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，锻钢球阀在各行业得到广泛的应用。

分享到：

一、锻钢球阀执行标准

1、设计和制造标准根据：BS5351 MSS SP-118;
2、连接端根据：
1）承插焊根据：ANSI B16.11、JB/T1751
2）螺纹端根据：ANSI B16.11、JB/T1751
3）对焊端根据：ANSI B16.25、JB/T12224
4）法兰端根据：ANSI B16.5、JB79
3、检验与试验根据：API 598、GB/T13927、JB/T9092
4、结构特征：三片式螺栓连接
5、材料标准根据：ANSI/ASTM
6、阀体主要材料：A105、LF2、F304(L)、F316(L)、F51

二、锻钢球阀主要零件材料

序号

零件名称

材质

1

阀体 Body

A105

A304

2

密封圈 Sealing Ring

APTFE & PEEK

3

球体 Ball

F6

F304

4

阀杆 Stem

410

304

5

O型圈 O-ring

VITON

6

垫片 Gasket

PTFE

7

螺栓 Bolt

B7

B8

8

螺母 Nut

2H

8

9

薄型螺母 Flat nut

8

三、锻钢球阀连接尺寸表Class800、1500

FP

1/4

3/8

1/2

3/4

1

11/4

1/2

2

L

92

92

92

111

127

140

152

152

d Cl800
CL1500

6
6

9
9

13
13

19
18

25
23

32
28

38
35

49
49

H

70

70

70

80

80

105

105

115

W

125

125

125

215

215

250

250

290

重量 (Kg) Weight(Kg)

2.5
2.5

2.4
2.4

2.3
2.5

3.4
3.7

6.4
5.8

6.4
6.8

11
11.5

13
13.7
