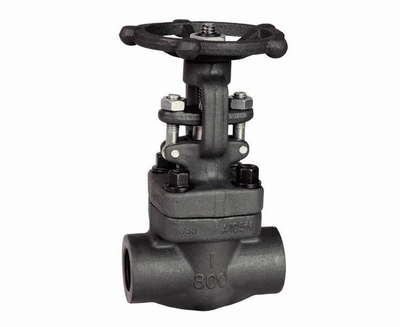

锻钢闸阀产品介绍
锻钢闸阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖螺纹连接，内压自密封环密封。
一、锻钢闸阀设计结构与说明特征
锻钢闸阀为缩径设计，与同口径的铸钢闸阀相比流量要稍小，但承受的压力与温度范围要比铸钢阀门要高，密封性能也要比铸钢闸阀要好许多，寿命更长，介质流动方向同其他闸阀一样不受限制。
二、锻钢闸阀采用以下结构
全径或缩径
明杆支架式（OS&Y）
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖；螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹连接端（NPT）符合ANSI/ASME B
三、锻钢闸阀标准材质明细表
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
|
Type A105N |
Type F22 |
Type F304(L) |
Type F316(L) |
||
|
1 |
阀体 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
密封环 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
闸板 |
A182/F430 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
阀杆 |
A182 F6a |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
密封座 |
A105N |
A182 F304 |
A182 F304(L) |
F316(L) |
|
6 |
密封环 |
F182 F304 |
A182 F304 |
A276 304L |
A276 316L |
|
7 |
阀盖 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
8 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
9 |
圆柱销 |
A276 F420 |
A182 F304 |
||
|
10 |
填料 |
柔性石墨 |
PTFE |
||
|
11 |
提升螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
12 |
填料压套 |
A276 F420 |
A182 F304 |
||
|
13 |
填料压板 |
A105 |
A182 F304 |
||
|
14 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
阀杆螺母 |
A276-420 |
|||
|
16 |
轴承压盖 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
17 |
手轮 |
A197 |
|||
|
18 |
锁紧螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
19 |
黄铜油杯 |
Brass |
|||
|
适用介质 |
水、蒸汽、油品等 |
水、蒸气、油品等 |
硝酸、醋酸等 |
||
|
适用温度 |
-29°C～425°C |
-29°C～550°C |
-29°C～200°C |
||
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 CS=碳钢；AS=合金钢；SS=不锈钢；
四、锻钢闸阀尺寸及重量参数 重量kg 尺寸 mm
NPS 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″ L 900-150Lb 140 140 140 178 178 216 2500Lb 186 186 186 232 232 279 H(开) 321 321 321 380 414 502 W 160 160 180 200 250 280 重量 900Lb-1500Lb 11.5 10.8 10.5 19.6 21.0 55.4 2500Lb 12.3 11.6 10.8 26.0 28.4 60.0
订货须知：
一、①Z11H锻钢闸阀产品名称与型号②Z11H锻钢闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Z11H锻钢闸阀型号，请按Z11H锻钢闸阀型号直接向我们沃托阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们沃托阀门专家为您审核把关。
尊敬的客户：
欢迎您访问我们的网站http://www.wtfm.cc，首先感谢您对我们沃托阀门的关注，如果您对我们的产品、服务有任何建议或者疑问的话，请立即联系我们！我们一定会尽心尽力为您提供优质的服务！！！
