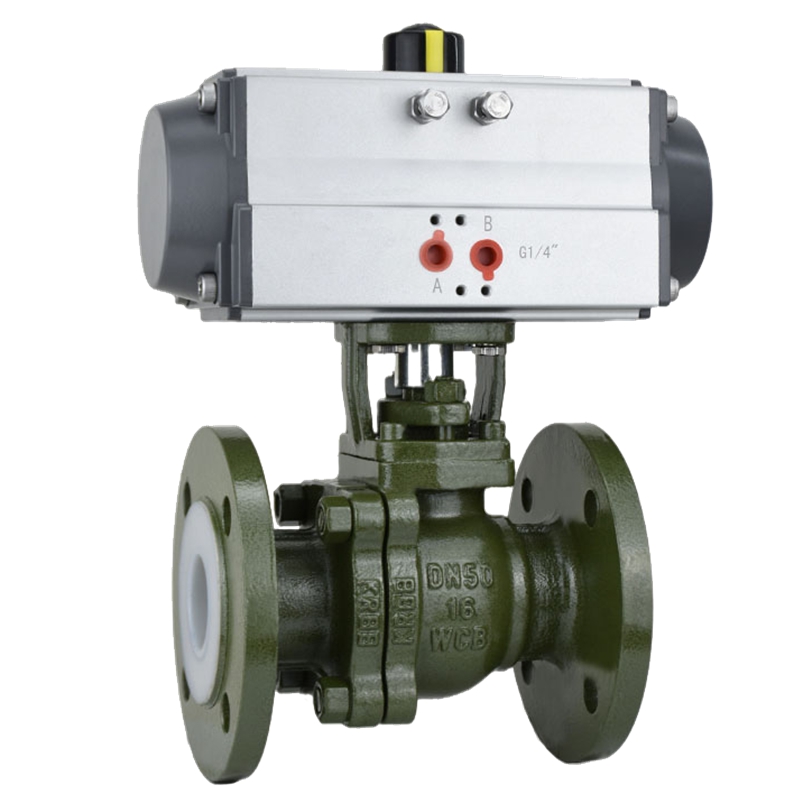

铸钢气动衬氟球阀

型号：Q641F46*16C
类别：气动球阀
材质：DN15～250mm
压力：上海

铸钢气动衬氟球阀是由球阀、气缸式执行机构及控制附件组成；铸钢气动衬氟球阀密封阀座采用聚四氟乙烯，具有可靠的密封性和自润滑性，泄漏量低；铸钢气动衬氟球阀适用于一般的气、液体外，更适用于高粘度以及带有纤维状和悬浮软质颗粒的介质。

分享到：

一丶气动衬氟球阀的特点

1.耐腐蚀：几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀

2.流通能力大，且介质流向不受限制

3.密封性能好、泄漏量小：密封阀座采用聚四氟乙烯，具有可靠的密封性和自润滑性，泄漏量低。

4.除适用于一般的气、液体外，更适用于高粘度以及带有纤维状和悬浮软质颗粒的介质。

5.结构简单维修方便。

6.配多弹簧的齿轮齿条气动执行结构，以及角行程的电动执行机构，方便各种环境适用，是目前用量相当大的控制。

二丶气动衬氟球阀的结构原理

1 ZSHOF46气动O型切断球阀是由球阀、气缸式执行机构及控制附件组成。

2.执行机构是气动O型切断球阀生产过程中自动控制系统的重要组成部分。其有双作用气缸和单作用气缸，其原理：

（1）以压缩空气为能源动力完成开关动作；当压缩空气从气动执行器的管咀输入气动执行器内，气体会推动活塞向两端运动，通过齿条带动旋转轴上的齿轮转动，从而开启阀门，气动执行器关闭时，气源是从反向管咀进入，将推动向中间运动，带动阀门关闭，此汽缸为双作用气缸。

（2）以压缩空气为能源动力完成开关动作，当压缩空气从气动执行器的管咀输入气动执行器内，气体会推动活塞向两端运动，通过齿条带动旋转轴上的齿轮转动，从而开启阀门，当反向管咀排气后由弹簧推动活塞带动阀门关闭。此气缸为单作用气缸。

3.气动执行器的执行机构和调节机构为统一整体，执行机构的部件可选择包膜、活塞或齿轮齿条，其中齿轮齿条是最为常用。齿轮齿条执行机构的结构紧凑、输出推动力大、动作平稳可靠，在三中执行机构部件里是性能最均衡的一个。

4.主要零部件

序号	名称	序号	名称
01	气动执行机构	07	密封圈
02	连接轴	08	阀体
03	执行器支架	09	电磁阀
04	阀盖	10	信号
05	——	11	螺栓、螺母
06	V型球体	12	填料

三丶气动衬氟球阀的主要技术参数

公称通径DN		15	20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数（KV）	V型	7	15	25	50	70	100	180	270	440	680	990	1760	2750	3900
额定流量系数（KV）	O型	19	38	72	110	170	270	450	510	940	1400	2200	3500	5650	8000
配气动执行机构	双作用	AT52	AT52	AT63	AT63	AT75	AT83	AT92	AT105	AT125	AT140	AT160	AT210	AT270	AT300
配气动执行机构	单作用	AT63S	AT63S	AT75S	AT83S	AT92S	AT105S	AT125S	AT140S	AT160S	AT160S	AT190S	AT240S	AT300S	AT350S
配气动执行机构	精小型	05			10		16	20	40	50	60	100	160	200
流量特性	V型	近似等百分比
流量特性	O型	快开
公称压力（MPa）		0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
球芯转角		90°
允许压差		为介质工作压力
允许泄露等级		软密封：VI（或无泄漏）
动作时间（S）		0.5-7
信号接管螺纹/操作压力		M10×1/400-800KPa(0.4-0.8MPa)

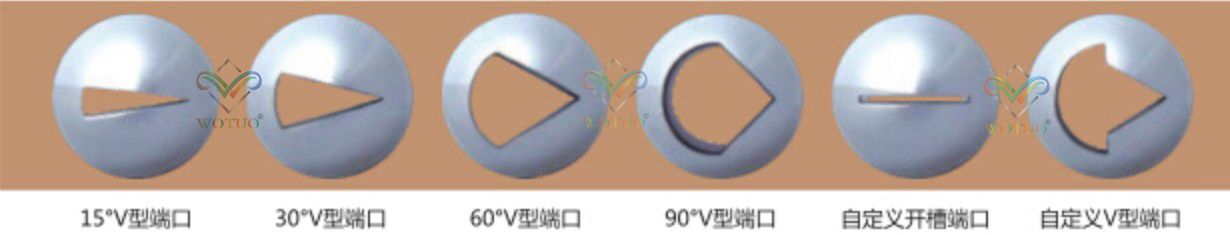

四丶气动衬氟球阀V型切口示意图

气动衬氟球阀V型切口示意图

五、气动衬氟球阀的主要性能技术指标

项目	技术指标
基本误差（%）	不带定位器	带定位器
回差（%）	±10	±1.5
死区（%）	8	1.5
泄漏量	6	0.6
允许泄漏量	VI级（或无泄漏）	10-4X阀额定容量
允许泄漏量	VI级（或无泄漏）	5x10-6x阀额定容量
可配附件	电气定位器或电/气转换器、空气过滤减压器、电磁阀、手轮机构等
额定流量系数Kv偏差（%）	±20

六丶气动衬氟球阀的主要零件常用材料

名称	材质
阀体、阀盖、球芯	ZG230-450、ZG0Cr18Ni9
衬里材料	F46、F4、PFA、PO、PE、PP
密封圈、填料、垫片	聚四氟乙烯、柔性石墨
气动执行机构	组合件（件气动说明书）
电动执行机构	组合件（件电装说明书）

七丶气动衬氟球阀的主要外形和连接尺寸

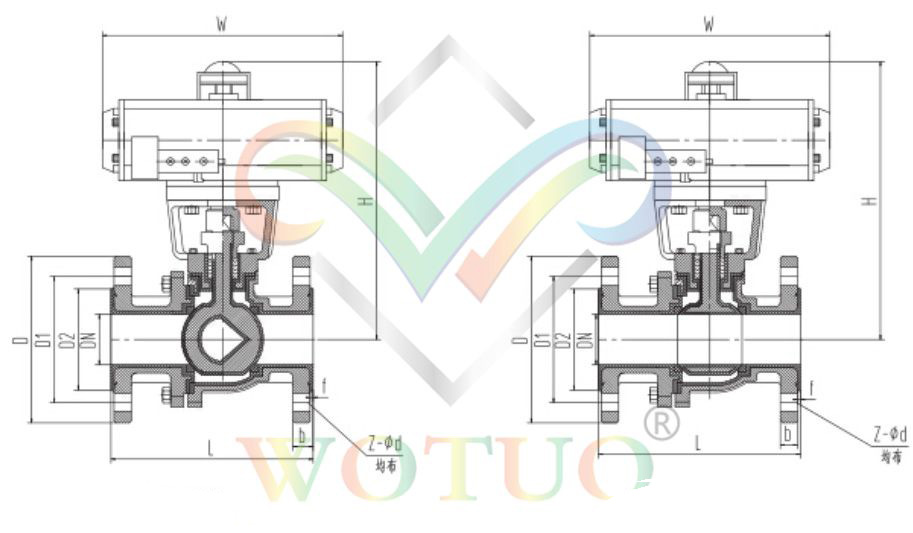

（1）气动衬氟球阀的主要外形和连接尺寸示意图

气动衬氟球阀，气动衬氟球阀的主要外形和连接尺寸示意图

（2）气动衬氟球阀的连接尺寸表PN10

公称通径	气缸长度	结构长度	法兰连接尺寸						（气开）、（气关）
公称通径	W	L	D	D1	D2	f	b	Z—φd	H
DN15	145	140	95	65	45	2	16	4—φ14	205
DN20	145	140	105	75	55	2	18	4—φ14	208
DN25	169	150	115	85	65	2	18	4—φ14	210
DN32	169	165	140	100	78	2	18	4—φ18	232
DN40	201	180	150	110	85	3	18	4—φ18	274
DN50	209	200	165	125	100	3	18	4—φ18	287
DN65	242	220	185	145	120	3	18	4—φ18	327
DN80	275	250	200	160	135	3	20	8—φ18	363
DN100	332	280	220	180	155	3	20	8—φ18	398
DN125	385	320	250	210	185	3	22	8—φ18	432
DN150	450	360	285	240	210	3	22	8—φ22	475
DN200	562	400	340	295	265	3	24	8—φ22	615
DN250	722	450	395	350	320	3	26	12—φ22	740
DN300	830	610	445	400	368	4	26	12—φ22	885

气动衬氟球阀的连接尺寸表PN16

公称通径	气缸长度	结构长度	法兰连接尺寸						（气开）、（气关）
公称通径	W	L	D	D1	D2	f	b	Z—φd	H
DN15	145	140	95	65	45	2	16	4—φ14	205
DN20	145	140	105	75	55	2	18	4—φ14	208
DN25	169	150	115	85	65	2	18	4—φ14	210
DN32	169	165	140	100	78	2	18	4—φ18	232
DN40	201	180	150	110	85	3	18	4—φ18	274
DN50	209	200	165	125	100	3	18	4—φ18	287
DN65	242	220	185	145	120	3	18	4—φ18	327
DN80	275	250	200	160	135	3	20	8—φ18	363
DN100	332	280	220	180	155	3	20	8—φ18	398
DN125	385	320	250	210	185	3	22	8—φ18	432
DN150	450	360	285	240	210	3	22	8—φ22	475
DN200	562	400	340	295	265	3	24	8—φ22	615
DN250	722	450	405	355	320	3	26	12—φ26	740
DN300	830	610	460	410	370	4	28	12—φ26	885

八丶气动衬氟球阀安装、使用注意事项

1.取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。

2.安装气动调节阀前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方能够可上线安装（接线按电动执行机构线路图）。

3.准备与管道连接前，须冲洗和清除干净管道中残存的杂志（这些物质可能会损坏阀座和球）。

4.安装期间，请不要用气动调节阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及部件。

5.气动调节球阀应安装在管道的水平方向或垂直方向。

6.安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

7.与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

8.如有阀体衬有防腐层，安装在管道上时，应采用耐腐蚀软垫，并注意不使阀体法兰密封面受损。

9.对填料压盖应定期检查，防止因渗漏腐蚀而损坏其它零件和造成事故。

九丶订货须知

订货时请填写《规格书》或注明以下内容：

1.若订货钱还未选定型号，请向我们提供你的使用参数：

（1）公称通径、额定流量系数KV。

（2）流体性质（包括公称压力、温度、粘度或酸碱性）。

（3）信号压力及电源。

（4）流量特性。

（5）阀的开关形式。

（6）阀体和各部件材料。

（7）是否带附件，说明附件型号，以便我们为您正确选型。

2.若已经有设计单位选定我公司的产品型号，请按型号直接像我公司销售部订购。

3.当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
