100X遥控浮球阀

型号：100X
类别：100X遥控浮球阀上海100X遥控浮球阀生产厂家100X遥控浮球阀尺寸
材质：DN20~800
压力：上海

100X遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统，调定后，自动控制液面高度。遥控浮球阀直接利用液面控制，不需要其它装置和能源，保养简便，液面控制准确度高，不受水压影响，密封可靠。

分享到：

当管道从进水端给水时，由于针阀、球阀、浮球阀是常开的，水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池，此时控制室不形成压力，主阀开启，水塔(池)供水。
当水塔(池)的水面上升至设定高度时，浮球浮起关闭浮球阀，控制室内水压升高，推动主阀关闭，供水停止。当水面下降时，浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。

二、100X遥控浮球阀用途：

100X遥控浮球阀广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。100X遥控浮球阀当水塔(池)的水面上升至设定高度时，浮球浮起关闭浮球阀，控制室内水压升高，推动主阀关闭，供水停止。当水面下降时，浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。

三、100X 遥控浮球阀技能参数：

公称压(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

四、100X遥控浮球阀主要零件材料：

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
浮球阀	铜合金
微型过滤器	不锈钢

五、100X 遥控浮球阀连接尺寸：

公称通径	尺寸(mm)
DN(mm)	L	A1	A	H1	H	F
20	150	130	325	179	212	116
25	160	130	325	179	212	116
32	180	130	325	179	212	116
40	200	140	335	210	265	168
50	203	140	335	210	265	168
65	215	140	335	215	310	180
80	241	145	345	245	350	210
100	270	155	365	305	460	284
125	300	165	385	365	520	310
150	330	180	410	415	570	370
200	400	205	465	510	840	463
250	480	225	505	560	890	525
300	550	245	545	658	1030	625
350	622	275	595	696	1090	705
400	685	285	625	735	1150	778
450	750	285	625	735	1150	778
500	811	410	780	750	1110	690
600	935	456	888	850	1286	785

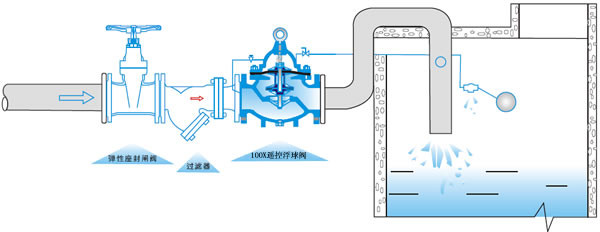

六、100X遥控浮球阀安装示意图

100X遥控浮球阀,遥控浮球阀安装示意图,100X遥控浮球阀原理

订货须知：

一、①100X遥控浮球阀产品名称与型号②100X遥控浮球阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定100X遥控浮球阀型号，请按100X遥控浮球阀型号直接向我们沃托阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们沃托阀门专家为您审核把关。

尊敬的客户：

欢迎您访问我们的网站http://www.wtfm.cc，首先感谢您对我们沃托阀门的关注，如果您对我们的产品、服务有任何建议或者疑问的话，请立即联系我们！我们一定会尽心尽力为您提供优质的服务！！！

上海沃托阀门有限公司创建于 1997 年 6月，现有员工 179人，各类技术人员 57人，其中高级工程师 3 人。拥有数控加工中心、等离子焊接、全自动气体保护焊接、半自动真空熔焊、超频真空热处理、车球专用数控车床、高效加工专机、理化和探伤检测等设备上海沃托阀门有限公司有近二十年生产高中压阀门的历史，专业生产各类手动、气动、电动闸阀、截止阀、止回阀、蝶阀、球阀、调节阀、安全阀等。
