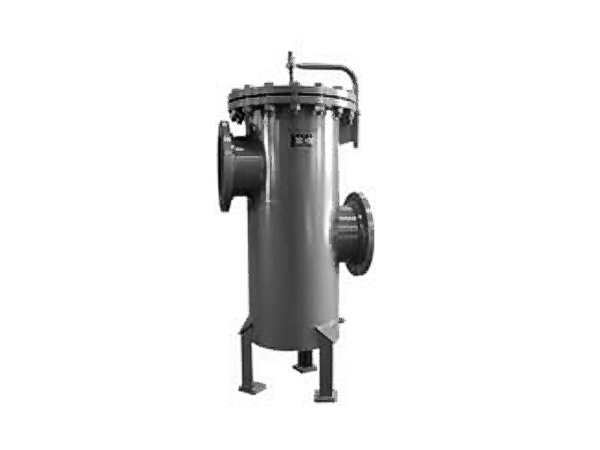

高低接管弧底型过滤器

  • 型   号:YT2205
  • 类   别:高低接管弧底型过滤器
  • 材   质:50-3000μm
  • 压   力:上海

上海沃托阀门有限公司有近二十年生产高中压阀门的历史,专业生产各类手动、气动、电动闸阀、截止阀、止回阀、蝶阀、球阀、调节阀、安全阀等。

分享到:

产品名称:高低接管弧底型过滤器

产品型号:YT2205

工作压力:1.0MPa~5.0MPa

工作温度:-196 400

壳体材料:碳钢、不锈钢

过滤精度范围:50-3000μm

清洗模式:手动

清污方式:手动

滤网类型:不锈钢编织网



选型要素:

  1、主管道通径、需处理水量、管路系统压力;

  2、介质基本情况(悬浮物浓度、粒径分布,是否含油、纤维等);

  3、过滤精度(按用户要求);

  4、安装位置、管路走向、环境状况(主要考虑温度、安装维修空间);

  5、是否附带法兰(为安装方便,订货时通常应注明是否需附带配对法兰)



产品特点:

  结构简单、安装方便、故障率低、维修量小、使用寿命长。

  设备易损件少,无耗材,运行维护费用低,操作管理简单。

  过滤精度高。



结构形式及尺寸参数:

DN

L

D

d0

n-Ø

H1

H2

H3

H
检修高度

有效过滤面积/cm2

参考重量
kg

倍数

200

560

Ø325

Ø290

4-Ø16

1010

670

390

1705

785.8

292.9

2.5

250

660

Ø426

Ø375

4-Ø16

1200

800

480

2020

1206.5

415.1

2.5

300

750

Ø480

Ø420

4-Ø16

1500

1040

640

2570

1653.7

569.2

2.3

350

800

Ø500

Ø460

4-Ø20

1750

1220

770

3005

2225

707.3

2.3

400

840

Ø550

Ø500

4-Ø20

1950

1300

780

3375

2916

811.2

2.3

450

960

Ø600

Ø550

4-Ø24

2200

1580

980

3790

3642

1264.7

2.3

500

1080

Ø700

Ø640

4-Ø24

2400

1740

1090

4135

4587

1589.2

2.3
