一、对夹式消声止回阀安装说明
对夹式消声止回阀是利用管线内部压力变化，内压自行驱动型止回阀.该产品阀瓣运动自动导向，开启关闭灵活，运动自如，密封性能好，外形结构尺寸小、重量轻、拆装方便、噪音低、垂直，水平 安装均可。
１、安装前请核对该阀门的口径，压力等级及外观是否完好无损。用手按动阀轴是否动作灵活无阻。
２、检查阀体标示红色箭头与管线水流方向是否一致。
３、夹紧阀门时，各螺栓拧紧用力均衡，使阀门受力一致，并且夹紧力不要过大。

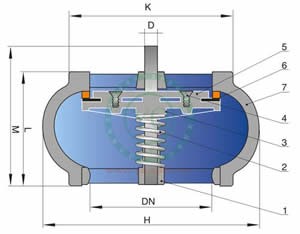

二对夹式消声止回阀主要性能、规范 公称压力 实验压力 工作压力 适用温度 适用介质 强度 密封 1.6 2.4 1.76 1.6 80 水 三、对夹式消声止回阀主要零件材料 零件名称 阀体、阀盖、阀瓣 密封垫 阀轴、压盖 弹簧 材料 铸铁 丁腈橡胶 黄铜 不锈钢 四、对夹式消声止回阀主要尺寸及重量 公称通经 ＤＮ（mm） 尺寸（mm） 重量 （kg） Ｌ Ｄ Ｄ 螺栓 40 62 105 85 4-M16×150 2.3 50 67 127 105 4-M16×150 2.5 65 73 139 120 4-M16×150 4 80 80 152 135 8-M16×160 5.2 100 102 172 155 8-M16×190 7.5 125 120 225 185 8-M16×230 13.5 150 140 232 210 8-M20×240 17.5 200 165 286 265 12-M20×260 27 250 210 350 320 12-M22×310 56 300 260 430 订货须知： 一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型。 二、若已经由设计单位选定型号，请按型号直接向我们沃托阀门销售部订购。 三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们沃托阀门专家为您审核把关。 尊敬的客户： 欢迎您访问我们的网站http://www.wtfm.cc首先感谢您对我们沃托阀门的关注，如果您对我们的产品、服务有任何建议或者疑问的话，请立即联系我们！我们一定会尽心尽力为您提供优质的服务！！
