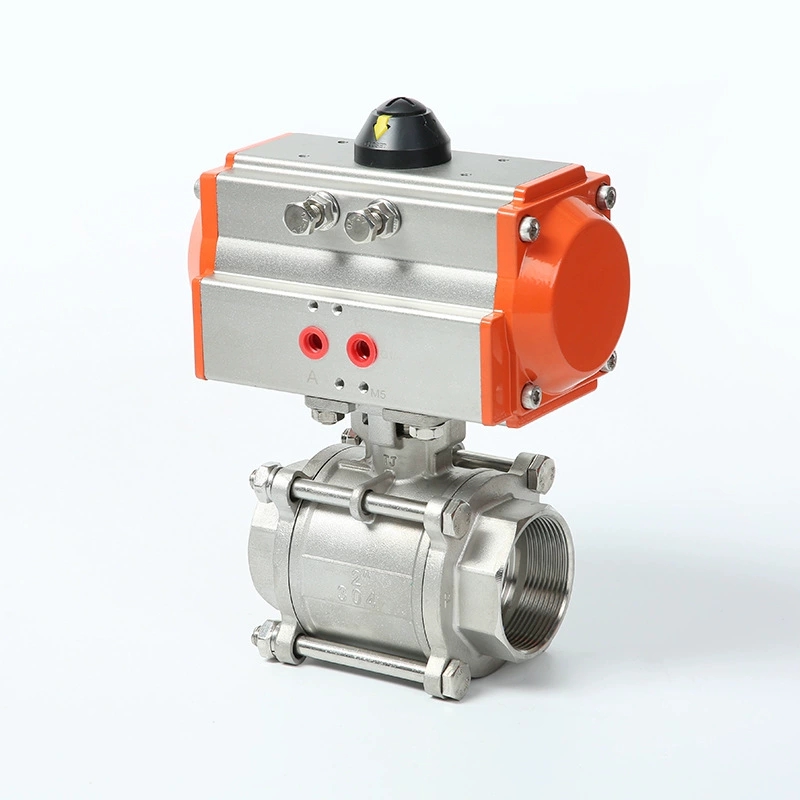

- 名 称：承插焊三片式气动球阀

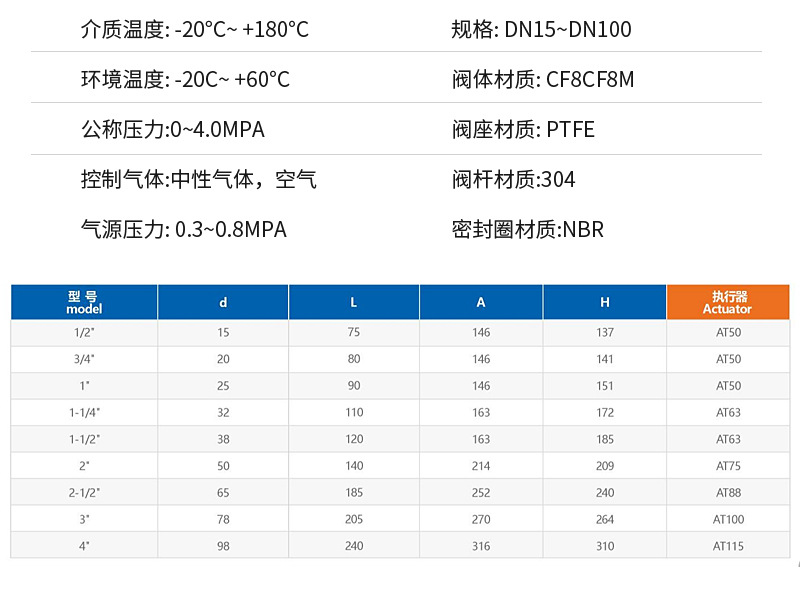

- 型 号：OVQ661F-16P
- 材 质：DN6～DN100
- 查看详细
-
相关产品
公司电话：021-57522756移动热线：13671530603
传真号码：021-33275154
地 址：上海市川南奉公路9860号
邮 箱：lqgyyz@163.com
三片式气动球阀是由球阀与气动执行器组合而成的自动化工业阀门，采用三段式螺栓连接结构，通过压缩空气驱动球体旋转 90°实现介质流通与阻断，广泛应用于石油、化工、电力等行业的自动化控制系统。
三片式气动球阀结构与工作原理

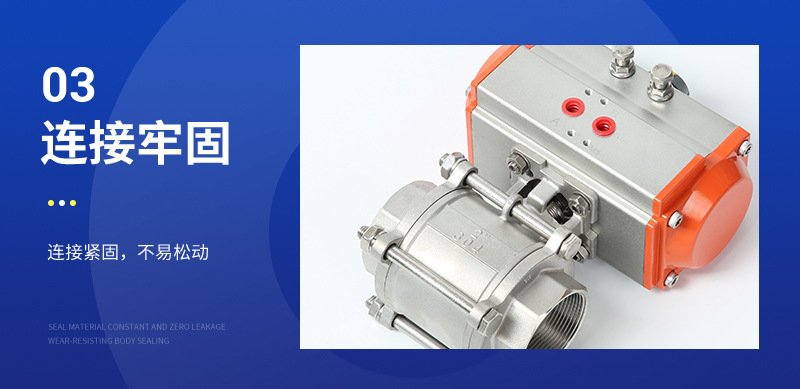

阀体结构：由左右两片阀体与中间阀体通过四只加长螺栓锁紧组成，维修拆卸时无需拆卸管路螺纹，直接拆卸螺栓即可取出阀体中间部分。

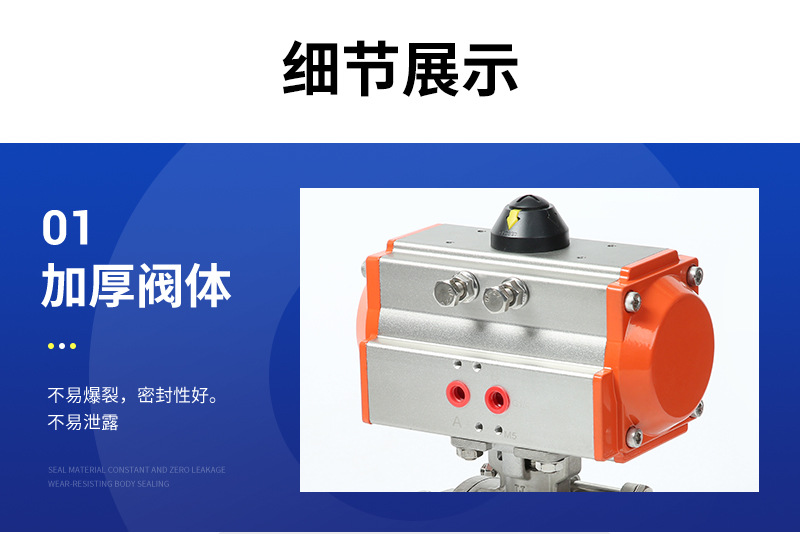

驱动方式：气动执行器接收控制信号后推动活塞运动，通过连杆将动力传递给阀杆，带动球体旋转 90°实现启闭。
三片式气动球阀密封设计：
浮动式：依靠介质压力使球体紧压出口端密封面，适用于中低压环境。
固定式：配有轴承结构，阀座浮动受压后紧压球体，适用于高压大口径工况。
弹性式：球体内壁开弹性槽，通过楔形头使球体涨开与阀座压紧，适用于高温高压介质。
流道类型：O 型流道为全通径开关，V 型流道带 V 型切口可实现比例调节。
三片式气动球阀应用领域与维护
主要应用行业：
石油化工：原油、液化气及腐蚀性介质输送，炼化装置和化工生产流程控制。
天然气输送：高密封性防止泄漏，保障管道输送安全。
制药食品：纯化水、注射液、乳制品、酒类等无菌流体控制，符合 GMP 卫生标准。
水处理环保：污水处理、烟气脱硫系统、超纯水处理系统。
电力船舶：水处理与蒸汽发生器系统、燃油润滑油压载水系统。
三片式气动球阀常见故障排除：
阀不动作：检查气源压力、定位器放大器是否堵塞、阀芯是否卡死。
动作不稳定：检查输出管线是否漏气、执行机构开度是否太小。
泄漏量太大：更换密封垫、清除阀体内异物、加大气源压力。
安装维护要点：
保持管道清洁，配合过滤气源。
留有阀柄旋转位置，带传动机构的球阀应直立安装。
支持 ISO 5211 标准执行器直接连接，可在线检查与维修。
