一、衬氟立式止回阀产品概述
衬氟立式止回阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
衬氟立式止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，衬氟立式止回阀适用于低流速和流动不常变化的大口径场合。该阀门的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升蝶式止回阀小。
二、衬氟立式止回阀产品特点
1、衬氟立式止回阀无需外加任何能源装置，减少运行成本。
2、适用于一般工况及磨损或腐蚀介质的特种工况。
3、独特的设计特点允许固体颗粒物须畅地通过阀门，甚至可以利用身的柔性将固体颗粒包裹住以保证密封。
4、防倒灌倒流效果好，利用橡胶本身的弹性及反向背压的作用。
5、密封可靠，特别是新型弯曲形阀嘴，进一步增加密封性，减少渗漏量或无渗漏。
6、工作时通过内外压力差来自然地实现开启与闭合，是强腐蚀性介质及电站脱硫。
三、衬氟立式止回阀的执行标准
|
设计标准 |
GB12224 |
|
结构长度 |
GB12221 |
|
法兰标准 |
JB/T79-94 |
|
GB9113.1-26 |
|
|
检验试验 |
GB/T13927 |
四、衬氟立式止回阀的主要零件材料
|
零件名称 |
材料 |
|
上下阀体 |
铸铁、铸钢、不锈钢、内衬F46、F3 |
|
阀 瓣 |
铸钢、不锈钢、衬F46、F3 |
|
垫 圈 |
F4 |
五、衬氟立式止回阀的压力试验和性能规范
|
公称通径DN（mm) |
50～2000 |
50～1600 |
|
|
公称压力PN（MPa) |
0.6 |
1.0 |
1.6 |
|
密封试验(MPa) |
0.66 |
1.1 |
1.76 |
|
强度试验(MPa) |
0.9 |
1.5 |
2.4 |
|
适用温度 |
丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃ |
||
|
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
||
|
泄漏率 |
符合GB/T13927-92标准 |
||
|
驱动方式 |
蜗轮传动、电动、气动、液动 |
||

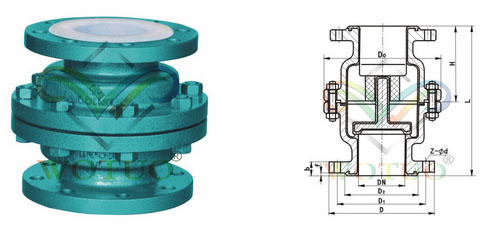

六、衬氟立式止回阀的主要外形和连接尺寸
|
公称通径 |
衬氟立式止回阀主要尺寸 |
参考值 |
重量 |
|||||||
|
PN0.6MPa |
||||||||||
|
DN |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
Do |
H |
㎏ |
|
25 |
152 |
100 |
75 |
60 |
3 |
14 |
4-Φ12 |
130 |
76 |
6 |
|
32 |
152 |
120 |
90 |
70 |
3 |
16 |
4-Φ14 |
140 |
76 |
8 |
|
40 |
178 |
130 |
100 |
80 |
3 |
16 |
4-Φ14 |
160 |
89 |
10 |
|
50 |
178 |
140 |
110 |
90 |
3 |
16 |
4-Φ14 |
170 |
89 |
14 |
|
65 |
190 |
160 |
130 |
110 |
3.5 |
18 |
4-Φ14 |
200 |
95 |
18 |
|
80 |
203 |
185 |
150 |
125 |
3.5 |
18 |
4-Φ18 |
220 |
101 |
21 |
|
100 |
267 |
205 |
170 |
145 |
4 |
20 |
4-Φ18 |
240 |
133 |
40 |
|
125 |
305 |
235 |
200 |
175 |
4 |
20 |
8-Φ18 |
280 |
152 |
70 |
|
150 |
394 |
260 |
225 |
200 |
4 |
20 |
8-Φ18 |
315 |
197 |
90 |
|
PN1.0MPa |
||||||||||
|
DN |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
Do |
H |
㎏ |
|
25 |
152 |
115 |
85 |
65 |
3 |
16 |
4-Φ14 |
130 |
76 |
7 |
|
32 |
152 |
135 |
100 |
70 |
3 |
18 |
4-Φ18 |
140 |
76 |
9 |
|
40 |
178 |
145 |
110 |
85 |
3 |
18 |
4-Φ18 |
160 |
89 |
12 |
|
50 |
178 |
160 |
125 |
100 |
3 |
18 |
4-Φ18 |
170 |
89 |
15 |
|
65 |
190 |
180 |
145 |
120 |
3.5 |
20 |
4-Φ18 |
200 |
95 |
20 |
|
80 |
203 |
195 |
160 |
135 |
3.5 |
20 |
4-Φ18 |
220 |
101 |
24 |
|
100 |
267 |
215 |
180 |
155 |
4 |
22 |
8-Φ18 |
240 |
133 |
44 |
|
125 |
305 |
245 |
210 |
185 |
4 |
24 |
8-Φ18 |
280 |
152 |
75 |
|
150 |
394 |
280 |
240 |
210 |
4 |
24 |
8-Φ23 |
315 |
197 |
95 |
