一、衬氟放料球阀的概述
衬氟放料球阀是衬氟球阀的延伸产品，为各种强腐蚀性介质的启闭控制而设计，阀门的两端法兰大小不等，一端为标准法兰一端为与反应釜底放料孔配套的法兰，很方便的就可以连接在反应釜底。其结构形式为浮动直通式，连接形式为法兰，阀外壳采用碳钢内衬氟塑料，阀球为与阀杆一体式金属嵌件外包氟塑料工艺制造，具有耐腐密封性好、启闭灵活、快速的特点且外型美观、强度高、经久耐用。是现代化工工艺流程中使用最为广泛的耐腐阀门。
衬氟放料球阀采用氟塑料衬里技术，阀体采用熔模精密铸造，强度高、外观光洁，与液体接触的过流部件全部为氟塑料，因此可在-50℃～180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。
衬氟放料球阀的工作原理是靠旋转阀瓣来使阀门畅通或闭塞的，阀瓣和阀体内侧全部采用氟塑料衬塑工艺制成，其具有开关轻便，体积小，密封可靠，结构简单，维修方便，使用范围广等优点。
二、衬氟放料球阀的特点
1.采用氟塑料衬里层的球阀，具有极高的化学稳定性，可以适用于任何强腐蚀性化学介质；
2.采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护；
3.启闭件球体与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲击承压件内的可能性，从根本上保证了使用中的安全性；
4.结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏。
三、衬氟放料球阀的执行标准
|
技术标准 |
|
|
设计和制造 |
GB/T12237 |
|
结构长度 |
HG/T3704-2003 GB 12221 ASME B 16.10 |
|
法兰尺寸 |
Gb/T9113.1-2000 ANSIB 16.5a |
|
驱动方式 |
手动、电动、气动 |
|
公称压力 |
0.6、1.0、1.6、2.5MPa class150 JIS 10K |
|
压力实验 |
GB/T13927-92API598 |
四、衬氟放料球阀的主要零件和材料
|
零件名称 |
精铸球墨铸铁 |
碳钢 |
不锈钢 |
|||
|
QT |
C |
P |
R |
PT |
PL |
|
|
阀体、阀盖 |
QT400 |
WCB |
CF8 |
CF8M |
Cf3 |
CF3M |
|
球体 |
QT400 |
WCB |
CF8 |
CF8M |
Cf3 |
CF3M |
|
内衬材料阀座 |
FEP(F46)、PTFE（F4)、PFA(可溶性聚四氯乙烯）、po（聚烯径）、PE(超高分子量聚乙烯） |
|||||
|
填料压盖 |
WCB |
WCB |
Cf8 |
CF8M |
Cf3 |
CF3M |
|
填料 |
PTFE(F4)聚四氯乙烯 |
|||||
|
螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr18Ni9 |
1Cr18Ni9 |
|
螺母 |
45 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
|
手柄 Handle |
WCB |
|||||

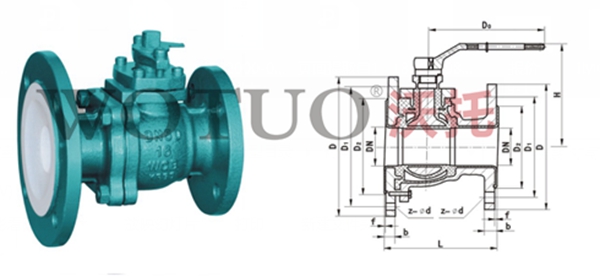

四、衬氟放料球阀的主要外形和连接尺寸
|
公称通径 |
主要尺寸 |
参数值 |
|||||||||
|
PN10(1.0MPa） |
|||||||||||
|
DN(mm） |
L |
D |
D1 |
D2 |
Z-φd |
F |
B |
D0 |
H |
重量（kg） |
|
|
25/50 |
125 |
115/140 |
85/110 |
65/90 |
4-14/4-14 |
3/3 |
17/117 |
180 |
105 |
6 |
|
|
32/65 |
135 |
140/160 |
100/130 |
78-110 |
4-18/4-14 |
3/3 |
19/17 |
180 |
120 |
7.5 |
|
|
40/65 |
150 |
150/160 |
110/130 |
85/110 |
4-18/4-14 |
3/3 |
19/17 |
225 |
140 |
10 |
|
|
40/80 |
150 |
150/190 |
110/150 |
85/125 |
4-18/4-14 |
3/3 |
19/19 |
225 |
140 |
10 |
|
|
50/80 |
165 |
165/190 |
125/170 |
100/145 |
4-18/4-18 |
3/3 |
21/19 |
225 |
150 |
16 |
|
|
50/100 |
165 |
165/210 |
125/170 |
100/145 |
4-18/4-18 |
3/3 |
21/19 |
225 |
150 |
16 |
|
|
65/100 |
180 |
185/210 |
145/170 |
120/145 |
4-18/4-18 |
3/3 |
21/19 |
360 |
160 |
20.5 |
|
|
65/125 |
180 |
185/240 |
145/200 |
120/175 |
4-18/4-18 |
3/4 |
21/20 |
360 |
160 |
20.5 |
|
|
80/125 |
240 |
200/240 |
160/200 |
135/175 |
8-18/8-18 |
3/4 |
21/20 |
420 |
215 |
31 |
|
|
80/125 |
240 |
200/265 |
160/225 |
135/200 |
8-18/8-18 |
3/4 |
21/22 |
420 |
215 |
31 |
|
|
100/150 |
260 |
220/265 |
180/225 |
155/200 |
8-18/8-18 |
3/4 |
23/22 |
420 |
240 |
43 |
|
|
100/200 |
260 |
220/320 |
180/280 |
155/255 |
8-18/8-18 |
3/4 |
23/24 |
420 |
240 |
45 |
|
