美式内螺纹截止阀

型号：J11W-16P
类别：内螺纹截止阀,内螺纹截止阀型号
材质：DN10/100
压力：上海

美式内螺纹截止阀阀座的静密封面经过精密研磨并用专用工具旋入阀体，实现可靠的密封；美式内螺纹截止阀用于石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行切断控制。

分享到：

美式内螺纹截止阀手轮通过阀杆螺母将扭矩传递至阀杆上，阀杆采用A182F6（1Cr13）锻造并调质处理，硬度HB220～250。为了减少力在传递过程中的损耗，美式内螺纹截止阀阀杆螺母选用高镍球铁A439GR.D2或铜合金（高镍球铁具有一定的自润滑性），硬度比阀杆小HB50左右。

一、美式内螺纹截止阀执行标准：

设计与制造Design and Manufacture	结构长度 Face to face/ End to end	法兰尺寸 FlangeDimension	对焊连接尺寸 Butt welding dimension	压力-温度Pressure Temperature Lating	试验-检验Inspection and Test
API 600	ANSI B16.10	ANSI B16.5	ANSI B16.25	ANSI B16.34	API 598
API 6D	API 6D	ANSI B16.5	ANSI B16.25	ANSI B16.34	API 6D

二、美式内螺纹截止阀性能规范：

公称压力	PN	2.5,4.0,6.4	MPa
强度试验压力	PT	3.8,6.0,9.6
低压气密封试验压力		0.6
高压密封试验压力		3.0,4.8,7.6
适用介质	J11W-（16-64）C	J11W-（16-64）P	J11W-（16-64）R
适用介质	水、油品、气	硝酸类	醋酸类
适用温度	-40～180℃

三、美式内螺纹截止阀零件材料：

零件名称	J11W-（16-64）C	J11W-（16-64）P	J11W-（16-64）R
阀体	WCB	ZG1Cr18Ni9Ti CF8	ZG1Cr18Ni12Mo2Tii CF8M
阀盖	1Cr18Ni9Ti 304	1Cr18Ni9Ti 304	1Cr18NI12Mp2Ti 316
阀杆	1Cr18Ni9Ti 304	1Cr18Ni9Ti 304	18Ni12Mo2Ti 316
密封圈	304,316
填料	聚四氟乙烯

四、美式内螺纹截止阀连接尺寸：

DN	G	L	E	B	H	A
6	1/4〞	60	15	23	80	60
10	3/8〞	60	15	26	80	60
15	1/2〞	68	16	31	90	70
20	3/4〞	82	18	38	98	70
25	1〞	90	20	46	108	80
32	11/4〞	105	21.5	56	120	90
40	1 〞	120	23	63	146	100
50	2	140	24.5	76	162	120

五、美式内螺纹截止阀安装注意事项

1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；

2.各连接部位螺栓，要求均匀拧紧；

3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；

4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；

5.用户在安装阀门时，必须预留阀门驱动的必要空间；

6.驱动装置的接线须按线路图进行；

7. 美式内螺纹截止阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

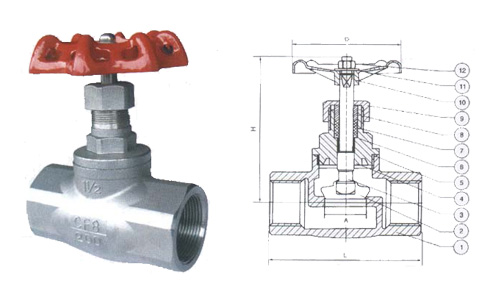

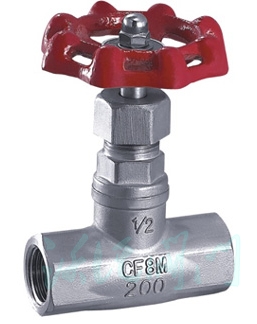

美式内螺纹截止阀,美式内螺纹截止阀结构图,美式内螺纹截止阀图片

上海沃托阀门有限公司创建于 1997 年 6月，现有员工 179人，各类技术人员 57人，其中高级工程师 3 人。拥有数控加工中心、等离子焊接、全自动气体保护焊接、半自动真空熔焊、超频真空热处理、车球专用数控车床、高效加工专机、理化和探伤检测等设备上海沃托阀门有限公司有近二十年生产高中压阀门的历史，专业生产各类手动、气动、电动闸阀、截止阀、止回阀、蝶阀、球阀、调节阀、安全阀等。
