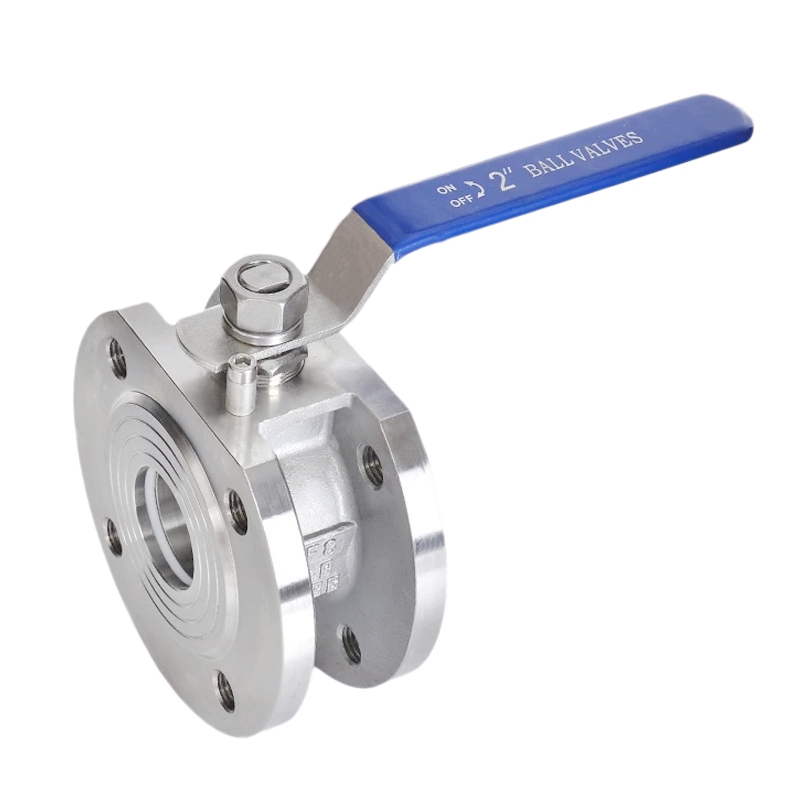

超薄型球阀

  • 型   号:Q71F
  • 类   别:球阀
  • 材   质:DN15-200
  • 压   力:上海

上海沃托阀门有限公司有近二十年生产高中压阀门的历史,超薄型球阀与普通球阀相比,具有结构长度短、重量轻、安装方便、节省材料等显著的优点。超薄型球阀广泛应用于石油、化工、天然气、电站、冶金、国防科研等领域。

分享到:

一、超薄型球阀特点

        Q71F超薄型球阀与普通球阀相比,具有结构长度短、重量轻、安装方便、节省材料等显著的优点。此外,阀座采用弹性密封结构,密封可靠,启闭轻松。设有耐火结构,万一发生火灾时,仍然能够可靠操作并具有良好的密封性。根据用户需要,可设有防静电结构。设置了90°开关带孔定位片,根据需要可以加锁,防止误操作。

二、超薄型球阀用途:

    Q71F超薄型球阀适用于Class150PN1.02.5MPa,工作温度 29~180(密封圈为增强聚四氟乙烯) 29~300(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

三、超薄型球阀性能参数:

公称通径:

DN15-DN200

公称压力:

PN10PN16PN40

适合法兰

ANSI CLASS150, 300

手柄操作或驱动器装置操作

四、超薄型球阀主要零件材料

序号

零件名称

材质

1

阀体

不锈钢CF8M/CF8

碳钢WCB

2

不锈钢316/304

不锈钢SS304

3

密封垫

聚四氟乙烯PTFE

聚四氟乙烯PTFE

4

阀杆

不锈钢316/304

不锈钢SS304

5

填料

聚四氟乙烯PTFE

聚四氟乙烯PTFE

6

定位锁

不锈钢304

不锈钢SS304

7

手柄

不锈钢304

不锈钢SS304

8

阀杆螺母

不锈钢304

不锈钢SS304

9

填料压盖

不锈钢304

不锈钢SS304

10

手柄套

塑料

塑料

11

密封瓶帽

不锈钢316/304

不锈钢SS304

12

垫圈

聚四氟乙烯PTFE

聚四氟乙烯PTFE

五、超薄型球阀连接尺寸

SIZE

1/2'

3/4'

1'

1 1 / 4 '

1 1 / 2 '

2'

2 1 / 2 '

3'

4'

5'

6'

8'

d

15

19

23.5

30

36

45

58

67

76

100

125

195

L

32

38.5

45

55

62

72

95

120

145

200

225

275

D

95

105

115

135

145

160

180

195

215

245

280

335

D1

65

75

85

100

110

125

145

160

180

210

240

295

D2

45

55

65

78

85

100

120

135

155

185

210

265

H

62

70

79

86

92

102

158

172

187

200

240

278

E

110

125

135

150

150

180

250

300

350

650

840

1000

b

14

14

16

16

18

20

22

24

24

26

26

28

z-d1

4-14

4-14

4-14

4-18

4-18

4-18

4-18

8-18

8-18

8-18

8-23

12-20

f

2

2

2

3

3

3

3

3

3

3

3

3

订货须知:



    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按直接向我们沃托阀门销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们沃托阀门专家为您审核把关。
