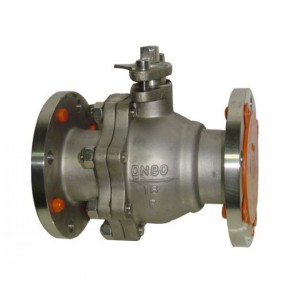

不锈钢球阀

  • 型   号:Q41F
  • 类   别:不锈钢球阀
  • 材   质:DN15-200
  • 压   力:上海

上海沃托阀门专业生产不锈钢球阀、螺纹三通球阀、不锈钢球阀、气动法兰球阀。 不锈钢球阀主要用于对具有腐蚀性,压力和卫生环境要求较高的地方。不锈钢球阀是近年来被广泛采用的一种新型阀门。

分享到:

一、不锈钢球阀

1 流体阻力小,其阻力系数与同长度的管段相等。
2
结构简单、体积小、重量轻。
3
紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4
操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5
维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6
在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7
适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

二、不锈钢球阀制造标准

设计与制造

结构长度

法兰尺寸

压力-温度

试验-检验

GB122237

GB12221

GB9113 JB79

GB9131

GB/T13927 JB/T9092

三、不锈钢球阀压力试验

公称压力
NominalPressure

1.6

2.5

4.0

强度试验
Shell Test

2.4

3.8

6.0

水密封试验
Water Seal Test

1.8

2.8

4.4

气密封试验
Air Seal Test

0.4-0.7

四、不锈钢球阀主要零件材料

阀体
Body

ZG1Cr18Ni9Ti

CF8

CF3

ZG1Cr18Ni12Mo2Ti

CF8M

CF3M

球体 阀杆
Ball Stem

1Cr18Ni9Ti

304

304L

1Cr18Ni12Mo2Ti

316

316L


Seat

聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL

垫片
Shim

聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket

阀杆座
Stem Seat

聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite

填料
Packing

聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite

填料压盖
Gland



1Cr18Ni9Ti

304

304L

1Cr18Ni12Mo2Ti

316

316L

温度
Temperature

-29150(聚四氟乙烯 PTFE) -29200(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29300(对位聚笨 PPL)

介质
Medium

蒸汽 油品
Water steam
Oil goods

硝酸类 Nitric Acid

强氧化介质
strongey oxidable medium

醋酸类 Acetic Acid

尿素类 Urea



五、不锈钢球阀主要外型尺寸

1.6MPa、2.5MPa主要外型尺寸表

1.6MPa

DN

L

D

D1

D2

b

n-φd

H

D0

凸面法兰
RF
Q41F
Q41PPL
16C
16P
16R

15

130

95

65

45

14

4-14

78

140

20

140

105

75

55

14

4-14

84

160

25

150

115

85

65

14

4-14

95

180

32

165

135

100

78

16

4-18

150

250

40

180

145

110

85

16

4-18

150

300

50

200

160

125

100

18

4-18

170

350

65

220

180

145

120

20

4-18

195

350

80

250

195

160

135

20

8-18

215

400

100

280

215

180

155

20

8-18

250

500

125

320

245

210

185

22

8-18

265

600

150

360

280

240

210

24

8-23

270

800

200

400

335

295

265

26

12-23

330

1200

2.5MPa

15

130

95

65

45

16

4-14

103

140

凸面法兰



RF
Q41F
Q41PPL
25
25P
25R

20

140

105

75

55

16

4-14

112

160

25

150

115

85

65

16

4-14

123

180

32

165

135

100

78

18

4-18

150

250

40

180

145

110

85

18

4-18

156

300

50

200

160

125

100

20

8-18

172

350

65

220

180

145

120

22

8-18

197

350

80

250

195

160

135

22

8-23

222

400

100

280

230

190

160

24

8-23

253

500

125

320

270

220

188

28

8-25

275

600

150

360

300

250

218

30

8-25

286

800

200

400

360

310

278

34

12-25

340

1200

六、不锈钢球阀连接

4.0MPa、6.4MPa主要外型尺寸表

4.0MPa

DN

L

D

D1

D2

D6

b

n-φd

H

D0

凹凸法兰
MFM
Q41F
Q41PPL
40
40P
40R


15

130

95

65

45

40

16

4-14

103

140

20

140

105

75

55

51

16

4-14

112

160

25

150

115

85

65

58

16

4-14

123

160

32

180

135

100

78

66

18

4-18

150

250

40

200

145

110

85

76

18

4-18

156

250

50

220

160

125

100

88

20

4-18

172

350

65

250

180

145

120

110

22

8-18

197

350

80

280

195

160

135

121

22

8-18

222

450

100

320

230

190

160

150

24

8-23

253

450

125

400

270

220

188

176

28

8-25

275

600

150

400

300

250

218

204

30

8-25

286

800

200

550

375

320

282

260

38

12-30

340

1200

6.4MPa

15

165

105

75

55

40

18

4-14

105

140

凹凸法兰
MFM
Q41F
Q41PPL
64
64P
64R

20

190

125

90

68

51

20

4-18

125

160

25

216

135

100

78

58

22

4-18

135

250

32

229

150

110

82

66

24

4-23

150

350

40

241

165

125

95

76

24

4-23

165

350

50

292

175

135

105

88

26

4-23

175

450

65

330

200

160

130

110

28

8-23

200

450

80

356

210

170

140

121

30

8-23

210

600

100

432

250

200

168

150

32

8-25

250

700

125

508

295

240

202

176

36

8-30

295

1100

150

559

340

280

240

204

38

8-34

340

1500
