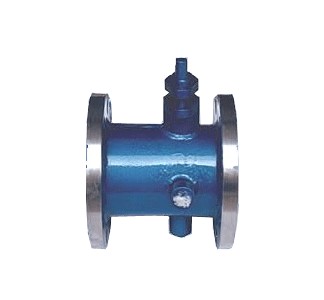

夹套式保温球阀

  • 型   号:BQ41F
  • 类   别:球阀
  • 材   质:DN15-200
  • 压   力:上海

夹套式保温球阀具有良好的保温保冷特性,夹套式保温球阀通径与管径一致,同时又能有效降管路中介质热量损失。夹套式保温球阀用于石油、化工、冶金、制药、食品等各类系统中,以输送还常温下会凝固的高粘度介质。

分享到:

一、夹套式保温球阀主要零件材质表

序号

零件名称

材质

序号

零件名称

材质

GB

ASTM

GB

ASTM

1

夹套

25

A105

5

球体





2

阀座

WCB

A216-WCB

6

阀杆

1Cr13

A247-410

3

阀体

1Cr18Ni9Ti

SS304

7

填料

柔性石墨

4

密封圈

PTFE、对位聚苯

8

填料压盖

WCB

A216-WCB

注:系列阀门主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。

二、夹套式保温球阀技术规范

设计标准

ASME B 16.34 GB/T 12224

结构长度

ASME B 16.10 GB/T 12221

连接法兰

ASME B 16.34 JB/T 79

驱动方式

手动、电动、气动

试验和检验

JB/T9092 API 598

适用介质

重油、胶类等易凝固介质

三、夹套式保温球阀主要外型及连接尺寸表

公称通径(DN

d

L

D

E

Q

H

W

(mm)

(in)

(mm)

(in)

20

3/4"

19

117

40

1 1/2"

58.5

147

101

170

25

1"

25

127

50

2"

62.5

156

106

170

40

1 1/2"

38

165

65

2 1/2"

63.5

181

125

250

50

2"

51

178

80

3"

68

218

135

250

80

3"

76

229

150

6"

82

275

193

350

100

4"

102

254

200

8"

83

300

265

420

150

6"

152

292

250

10"

95

403

355

1000

200

8"

203

330

300

12"

100

495

410

1300



订货须知:
一、①保温球阀产品名称与型号②保温球阀阀口径③保温球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的保温球阀型号,请按保温球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我的专家为您审核把关。
