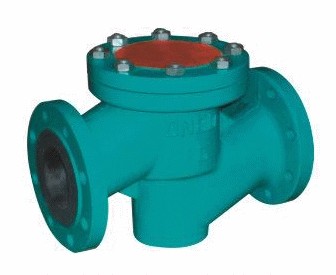

衬胶止回阀

  • 型   号:H42J
  • 类   别:立式止回阀
  • 材   质:DN15~DN200
  • 压   力:上海

衬胶止回阀是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动阀门。衬胶止回阀基本类型有四种H41型法兰连接直通升降式止回阀和H42型升降立式止回阀、H44立式止回阀、H76旋启式止回阀。

分享到:

一、衬胶止回阀主要零部件材料表:

零件名称

灰铸铁

铸钢

不锈耐酸铸钢

超低碳不锈耐酸铸钢

Z

C

P

R

PL

RL

阀体/阀盖

HT250

WCB

CF8

CF8M

CF3

CF3M

阀瓣/阀杆

35

1Cr13

1Cr18Ni9

1Cr18Ni12Mo2Ti

00Cr18Ni10

00Cr17Ni14Mo2

衬里/阀座

PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO

紧固螺栓

WCB

1Cr17Ni2

1Cr18Ni9Ti

螺母

PTFE(F4)

CF8

CF8

二、 衬胶止回阀主要外形和连接尺寸:

公称通经

L

D

D1

D2

f

b

Z-φd

D

D1

D2

f

b

Z-φd

DN(mm)

NPS(inch)

PN1.0MPa

PN1.6MPa

15

1/2

130

95

65

45

2

14

4-φ14

130

95

65

2

14

4-φ14

20

3/4

150

105

75

55

2

16

4-φ14

150

105

75

2

16

4-φ14

25

1

160

115

85

65

2

16

4-φ14

160

115

85

2

16

4-φ14

32

5/4

180

135

100

78

2

18

4-φ18

180

135

100

2

18

4-φ18

40

3/2

200

145

110

85

3

18

4-φ18

200

145

110

3

18

4-φ18

50

2

230

160

125

100

3

20

4-φ18

230

160

125

3

20

4-φ18

65

5/2

290

180

145

120

3

20

4-φ18

290

180

145

3

20

4-φ18

80

3

310

195

160

135

3

22

4-φ18

310

195

160

3

22

4-φ18

100

4

350

215

180

155

3

22

8-φ18

350

215

180

3

24

8-φ18

125

5

400

245

210

185

3

24

8-φ18

400

245

210

3

26

8-φ18

150

6

480

280

240

210

3

24

8-φ23

480

280

240

3

28

8-φ23

200

8

600

335

295

265

3

26

8-φ23

495

335

295

3

30

12-φ23

250

10

622

390

350

320

3

28

12-φ23

622

405

355

3

32

12-φ25

300

12

698

440

400

368

4

28

12-φ23

698

460

410

4

34

12-φ25

350

14

787

500

460

428

4

30

16-φ23

787

520

470

4

38

16-φ25
