电动调节阀工作原理结构特点
发布时间:2023-08-11   点击次数:43次

 电动调节阀主要由电动执行器与调节阀阀体构成,通过接收工业自动化控制系统的信号,来驱动阀门改变阀芯和阀座之间的截面积大小控,制管道介质的流量、温度、压力等工艺参数,实现远程自动控制。以等百分比特性为最优,具有调节稳定,调节性能好等特点。

电动调节阀工作原理结构特点

电动调节阀结构特点:

1、伺服放大器采用深度动态负反馈,可提高自动调节精度。
2、电动操作器有多种形式,可适用于4~20mA。DC或0~10mA.DC。
3、可调节范围大,固有可调比为50,流量特性有直线和等百分比。
4、电子型电动调节阀可直接由电流信号控制阀门开度,无需伺服放大器。
5、阀体按流体力学原理设计的等截面低流阻流道,额定流量系数增大30%。
电动调节阀工作原理结构特点

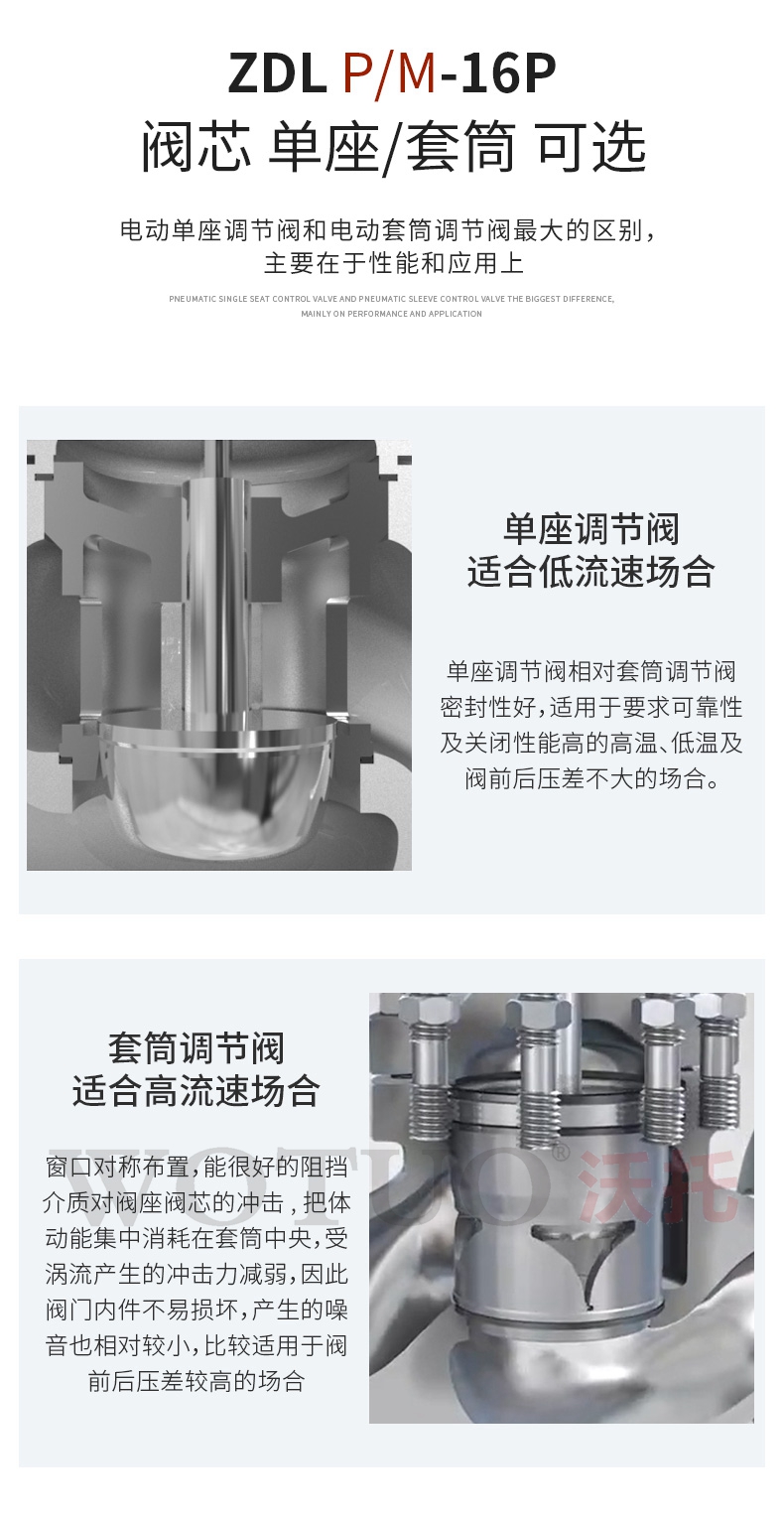

电动调节阀结构分类:

电动调节阀一般可分为单座式和双座式结构,电动单座式调节阀适用于对泄漏要求严格,阀前后压差低及有一定粘度和含纤维介质的工作场合,电动双座式调节阀具有不平衡力小,允许压差大,流通能力大等待点,适用于泄漏量要求不严格的场合。
电动调节阀工作原理结构特点电动调节阀工作原理结构特点

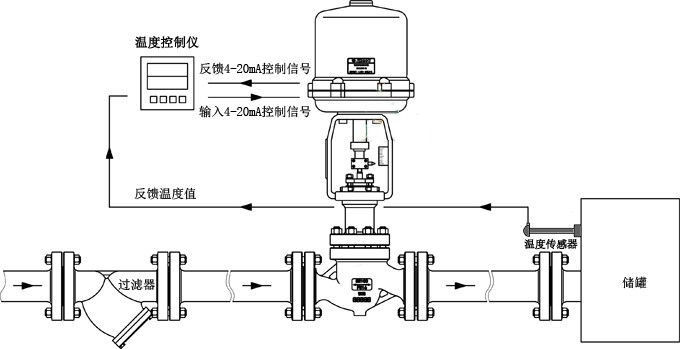

电动调节阀工作原理:

电动调节阀根据调节部位信号,自动控制阀门的开度,从而达到介质流量、压力和液位的调节。以最常用的4-20mA电流信号来说,在控制系统给电动调节阀的信号为4mA的时候,调节阀处于全闭状态,而给其20mA信号的时候,调节阀处于全开状态。4-20mA中间不同的信号数值对应不同的调节阀开度,即控制系统在给其12mA信号的时候调节阀的开度为50%。根据自己的工况介质选择适用的流量系数,就可以算出调节阀每个开度所对应的流量、压力。从而达到调节阀对工况介质的调节要求。
电动调节阀工作原理结构特点电动调节阀工作原理结构特点电动调节阀工作原理结构特点电动调节阀工作原理结构特点
