德标波纹管截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。德标波纹管截止阀只适用于全开和全关，不允许作调节和节流。

一、德标波纹管截止阀设计工艺：

——德标波纹管截止阀作为一种常规阀门，因其用途广泛，没有考虑每种特定工况；

——此类德标波纹管截止阀是作为标准产品按BS1873、API602设计,并按ASME B16.34的温压等级规定具有足够的强度。

——根据不同种类介质的腐蚀和磨损，按API600规定阀门有着不同的密封面材质；

——本德标波纹管截止阀不含有轻金属（例如镁），所有零件均有导电性并连接在一起阻止燃烧源。

——根据阀门的尺寸、扭矩和操作要求，有手轮驱动、齿轮驱动或电动驱动等。

德标波纹管截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

二、德标波纹管截止阀特点：

1.结构简单，制造和维修比较方便。

2.工作行程小，启闭时间短。

3.密封性好，密封面间磨擦力小，寿命较长。

德标波纹管截止阀的安装与维护应注意以下事项：

1.手轮、手柄操作的截止阀可安装在管道的任何位置上。

2.手轮、手柄及伟动机构，不允许作起吊用。

3.介质的流向应与阀体所示箭头方向一致。

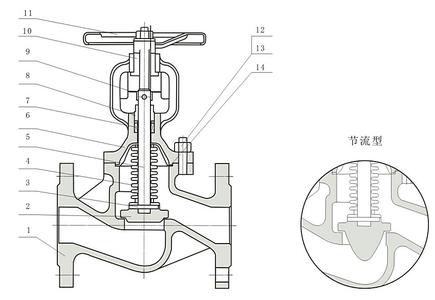

德标波纹管截止阀其关键部件--金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏。阀瓣与阀体密封面经过精密研磨，组装完毕经过100%试压，全部达到零泄漏。作为辅助密封，在德标波纹管上面依然保 留了填料函，更增加了可靠性和安全性。高压阀门的金属波纹管均为多层结构，通过液压成形，可保证在最大压力下10000次全行程开/关寿命。

三、德标波纹管截止阀结构特点：

１、双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免泄漏，并符合国际密封标准。

２、安全环保，没有流体流失，降低能源损失，提高工厂设备安全。

３、使用寿命长，减少维修次数，降低经营成本。

４、坚固耐用的波纹管密封设计，保证阀杆的零泄漏，提供无需维护的条件。

四、德标波纹管截止阀应用范围：

德标波纹管截止阀适用于导热油、有毒、易燃、渗透性强、污染环境、带放射性的流体介质管路上作切断阀，也可用于调节，是创造无泄漏工厂的优质产品。本阀铸件全部采用精密铸造。

五、德标波纹管截止阀选用原则：

1、高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站，石油化工系统的高温、高压管路上。

2、管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。

3、小型阀门可选用针阀、仪表阀、取样阀、压力计阀等。

4、有流量调节或压力调节，但对调节精度要求不高，而且管路直径又比较小，如公称通经≤50mm 的管路上，宜选用。

5、合成工业生产中的小化肥和大化肥宜选用公称压力PN160 公称压力16MPa 或PN320 公称压力32MPa 的高压角式截止阀或高压角式节流阀。

6、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上，易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀。

7、城市建设中的供水、供热工程上，公称通经较小的管路，可选用截止、平衡阀或柱塞阀，如公称通经小于150mm的管路上。

最明显的优点是：

在开启和关闭过程中，由于阀瓣于阀体密封面间的摩擦力比闸阀小，因而耐磨。

开启高度一般仅为阀座通道直径的1/4，因此比闸阀小的多。 通常在阀体和阀瓣上只有一个密封面，因而制造工艺性比较好，便于维修。
